本實用新型涉及混凝土模型制備裝置技術領域，尤其涉及一種混凝土光導纖維排列制備裝置。

背景技術：

現有混凝土要制造出特定結構，需要預先制造結構模型，然而因一些產品的結構特殊，其模型制造困難，比例光導纖維的布置管，因光導纖維的安裝位置均勻布置，且為線型圓柱體形狀，其模型制造困難，主要難點光導纖維布置孔的準確定位，以及外形圓柱形結構的固定。

技術實現要素：

本實用新型的目的是為了克服現有技術的不足，提供了一種混凝土光導纖維排列制備裝置，混凝土模型結構牢固，且保證了光導纖維各排列孔均勻安裝布置。

本實用新型通過以下技術方案實現：一種混凝土光導纖維排列制備裝置，包括上模板和下模板，所述上模板和下模板的橫截面為半圓形結構，且上模板和下模板對接組成圓筒形模型，在圓筒形模型中心軸線上設置中心模型圓筒管，并在圓筒形模型內設置圍繞中心模型圓筒管的第一圈模型圓筒管和第二圈模型圓筒管，所述中心模型圓筒管與第一圈模型圓筒管之間以及第一圈模型圓筒管與第二圈模型圓筒管之間通過連接板條連接固定。

所述上模板和下模板組成的圓筒形模型被第一圈模型圓筒管與第二圈模型圓筒管以及連接板條均勻分割成若干個混凝土填料腔。

所述第一圈模型圓筒管由均勻圍繞圓筒形模型中心的6根圓筒管組成。

所述第二圈模型圓筒管布置在圓筒形模型內側面與第一圈模型圓筒管之間，且第二圈模型圓筒管由均勻圍繞圓筒形模型中心的6根圓筒管組成。

所述第二圈模型圓筒管與圓筒形模型內側面之間通過連接板條連接固定。

所述中心模型圓筒管、第一圈模型圓筒管、第二圈模型圓筒管由絕緣塑料制成。

與現有的技術相比，本實用新型的有益效果是：通過半圓形的上模板和下模板對接組成圓筒形的光導纖維的外形管體模型，且在圓筒形模型內設置有中心模型圓筒管、圍繞中心模型圓筒管的第一圈模型圓筒管和第二圈模型圓筒管用來布置光導纖維，其中中心模型圓筒管與第一圈模型圓筒管之間、第一圈模型圓筒管與第二圈模型圓筒管之間、以及第二圈模型圓筒管與圓筒形模型內壁之間都是采用連接板條連接固定。保證了中心模型圓筒管、第一圈模型圓筒管、第二圈模型圓筒管位置結構固定，且由上模板和下模板構成的圓筒外形模型固定，整個混凝土模型結構牢固，同時中心模型圓筒管、第一圈模型圓筒管、第二圈模型圓筒管采用絕緣塑料制成避免對布置在管內的光導纖維產生干擾，制作時通過向混凝土填料腔內加入混凝土料就可制造出所需要的混凝土管體結構。

附圖說明

圖1為本實用新型混凝土光導纖維排列制備裝置端面示意圖；

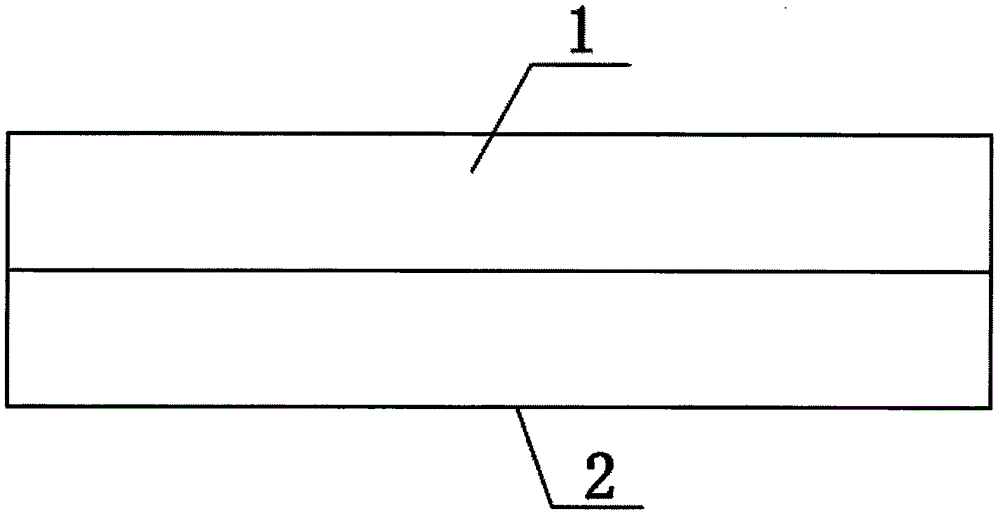

圖2為本實用新型混凝土光導纖維排列制備裝置的外形主視圖。

其中：1、上模板；2、下模板；3、中心模型圓筒管；4、第一圈模型圓筒管；5、第二圈模型圓筒管；6、連接板條；7、混凝土填料腔。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-2所示，本實用新型涉及一種混凝土光導纖維排列制備裝置，包括上模板1和下模板2，所述上模板1和下模板2的橫截面為半圓形結構，且上模板1和下模板2對接組成圓筒形模型，在圓筒形模型中心軸線上設置中心模型圓筒管3，并在圓筒形模型內設置圍繞中心模型圓筒管3的第一圈模型圓筒管4和第二圈模型圓筒管5，所述中心模型圓筒管3與第一圈模型圓筒管4之間以及第一圈模型圓筒管4與第二圈模型圓筒管5之間通過連接板條6連接固定，所述上模板1和下模板2組成的圓筒形模型被第一圈模型圓筒管4與第二圈模型圓筒管5以及連接板條6均勻分割成若干個混凝土填料腔7，所述第一圈模型圓筒管4由均勻圍繞圓筒形模型中心的6根圓筒管組成，所述第二圈模型圓筒管5布置在圓筒形模型內側面與第一圈模型圓筒管4之間，且第二圈模型圓筒管5由均勻圍繞圓筒形模型中心的6根圓筒管組成，所述第二圈模型圓筒管5與圓筒形模型內側面之間通過連接板條6連接固定，所述中心模型圓筒管3、第一圈模型圓筒管4、第二圈模型圓筒管5由絕緣塑料制成。

綜上所述，本實用新型通過半圓形的上模板1和下模板2對接組成圓筒形的光導纖維的外形管體模型，且在圓筒形模型內設置有中心模型圓筒管3、圍繞中心模型圓筒管3的第一圈模型圓筒管4和第二圈模型圓筒管5用來布置光導纖維，其中中心模型圓筒管3與第一圈模型圓筒管4之間、第一圈模型圓筒管4與第二圈模型圓筒管5之間、以及第二圈模型圓筒管5與圓筒形模型內壁之間都是采用連接板條6連接固定。保證了中心模型圓筒管3、第一圈模型圓筒管4、第二圈模型圓筒管5位置結構固定，且由上模板1和下模板2構成的圓筒外形模型固定，整個混凝土模型結構牢固，同時中心模型圓筒管3、第一圈模型圓筒管4、第二圈模型圓筒管5采用絕緣塑料制成避免對布置在管內的光導纖維產生干擾，制作時通過向混凝土填料腔7內加入混凝土料就可制造出所需要的混凝土管體結構。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
