本實用新型屬于拖把技術領域，具體涉及一種齒輪傳動搓洗式拖把清洗裝置。

背景技術：

拖把是人們日常生活必需的打掃工具，為了便于清潔拖把頭且不用手擰，人們利用離心力的原理，開發了甩干拖把，隨之而來就是用于清潔和甩干拖把頭的清洗裝置。該清洗裝置也經歷了從腳踩式到手壓式的發展，如中國專利200920160684.6號提出了一種“免腳踏脫水桶”。其包含桶體、脫水槽及轉動件；其中該桶體的頂面是呈一開口，并自該桶體的一底面隆設有一安裝座，且該安裝座上固定一支軸，該脫水槽是套設于該支軸；該轉動件是套設于該支軸與該脫水槽的底部之間，以使該脫水槽相對于該支軸呈可自由轉動，以產生離心力將拖把頭上的水甩干。但上述脫水桶對拖把頭的清洗功能較弱，只能采用上下提拉的方式人手對其進行清洗，清洗效果不理想。而中國專利201010201957.4號提出了一種“拖把清洗裝置”，其包括拖把和清洗容器，拖把桿下端鉸接拖把頭，拖把頭上設有拖把頭，拖把頭和清洗容器間設有清洗支撐裝置；清洗時拖把桿向下壓短驅動拖把頭旋轉，清洗支撐裝置支撐拖把頭以減小拖把頭的旋轉阻力，清洗支撐裝置同時阻止拖把頭壓緊拖把頭。但該專利是利用手壓拖把的桿體做直線運動而轉化為拖把盤的旋轉運動，使拖把盤在清洗支撐裝置上進行轉動而實現對拖把頭的清洗，而清洗支撐裝置不能讓拖把頭在水中實現搓洗效果，清潔度有限；另外，拖把桿直接驅動整個拖把盤和拖把頭來克服水的阻力進行旋轉，由于拖把頭和水的接觸面較大，阻力也就更大，使用起來比較費力且不靈活。

技術實現要素：

本實用新型所解決的技術問題是克服現有技術的不足，提供一種齒輪傳動搓洗式拖把清洗裝置，使拖把頭清洗得干凈且使用時省力、靈活。

本實用新型所采用的技術方案是：

一種齒輪傳動搓洗式拖把清洗裝置，包括與拖把相配合使用的脫水籃和洗滌容器，脫水籃底端與洗滌容器底部相通；所述拖把包括拖把桿、拖把盤和拖把頭；所述拖把桿的底端通過連接銷與連接件固定連接，所述拖把盤卡設在連接件的底端外周，且拖把盤繞著連接件進行圓周旋轉；所述洗滌容器的底端固設有地盤支座，所述地盤支座上活動設有中心軸，所述中心軸的頂端穿過搓洗盤固接有卡接頭，所述卡接頭與連接件卡扣連接；所述中心軸的中部固定套設有中心齒輪，所述中心齒輪的外周通過二級齒輪進行齒輪傳動，使中心軸帶動搓洗盤進行旋轉運動。

其中一種結構為，所述搓洗盤包括中間突起的搓盤體，所述搓盤體的頂端面中心開設有用于中心軸通過的中心孔、搓盤體的底端面開設有帶齒條的齒輪孔；所述中心齒輪的外周通過二級齒輪與齒輪孔嚙合實現齒輪傳動，所述二級齒輪的中心設有與地盤支座固定連接的支撐軸。

另一種方案，所述搓洗盤包括中間突起的盒狀搓盤體，所述搓盤體的頂端面中心開設有用于中心軸通過的中心孔，位于中心孔外周的搓盤體頂端面垂直固設有支撐軸，所述支撐軸的外周套設有二級齒輪；所述地盤支座的外周設有向上延伸的圓形突圓，所述突圓的內側一圈開設有與所述二級齒輪相嚙合的齒條，所述中心齒輪通過二級齒輪與突圓嚙合實現齒輪傳動。

進一步方案，所述連接件的頂端活動套設有卡套筒，所述卡套筒的底端伸出連接件而將拖把盤定位在連接件與卡套筒之間。

進一步方案，所述連接件包括連接桿和連接筒，所述連接桿上開設有用于安裝連接銷的銷孔；所述連接筒的外周向外延伸設有用于卡接拖把盤的擋板，連接筒的底端中心設有與所述卡接頭相咬合連接的卡接扣。

更進一步方案，所述擋板的截面為平板狀或鉤狀；所述脫水籃上設有與所述連接桿的卡接扣相咬合的連接頭。

進一步方案，所述搓盤體上等間距地設有凸起，相鄰的凸起之間設有圓孔和條形孔。

進一步方案，所述地盤支座內設有旋轉筒，所述旋轉筒與中心軸活動連接，使中心軸在旋轉筒內自由轉動。

更進一步方案，所述旋轉筒與中心軸之間為間隙滑動配合、軸承配合、過盈配合。

本實用新型的拖把清洗裝置包括脫水和洗滌兩個部分，脫水部分為可轉動的脫水籃，洗滌部分包括設在洗滌容器內的搓洗盤。洗滌時，將位于拖把桿2底端的連接件7上的卡接扣與位于中心軸頂端的卡接頭10扣合，兩者咬合在一起，當對拖把桿施加外力時，拖把桿的轉動從而驅動中心軸在地盤支座上的旋轉筒內進行旋轉；中心軸通過中心齒輪、二級齒輪二級傳動使搓洗盤旋轉運動。搓洗盤的旋轉帶動洗滌容器內的水以搓洗盤為軸心的旋轉而形成渦流，同時搓洗盤頂端面和拖把頭接觸產生輕柔摩擦力達成搓洗效果。從而在摩擦力和渦流的作用下，拖把頭會跟搓洗盤做一定的同向運動，拖把頭旋轉產生離心力，在離心力的作用下拖把頭被旋開，附著在拖把頭上的臟物更容易被清洗干凈，從而提高洗滌效果。本清洗裝置是在摩擦力、渦流、離心力三重作用下將拖把頭搓洗干凈的，達到清潔、省力的目的。使用時不斷的給拖把桿施加外力，促使搓洗盤旋轉，帶動擦拭物進行連續搓洗，拖把頭能夠得到更好的清洗。

本發明中搓洗盤是通過齒輪傳動實現轉動的，并且因為中心齒輪、二級齒輪和搓洗盤或地盤支座上齒條的數量不同，在傳動減速的作用下，使得清洗時更省力。另外，由于拖把桿的轉動直接轉換為搓洗盤的旋轉運動，其阻力小、使用時比較省力。

在清洗時，搓洗盤將拖把頭與拖把桶的側壁隔開，且大部分的拖把頭在清洗時位于搓洗盤的內側；同時拖把頭在離心力的作用下張開，張開的拖把頭與搓洗盤接觸，在水渦流和摩擦力的作用下做著一定的同向運動，達到一種搓洗的效果，使清洗更省力，提高了清洗的力度。

拖把盤是卡設在連接件上的擋板上，其為懸空結構，可雙向360°靈活旋轉。洗滌時，拖把桿受力直接作用在搓洗盤中，對拖把盤是不會有什么影響的，使得拖把頭清洗的更輕松。

另外，本裝置中在本發明中，拖把桶中還設有可轉動的脫水籃，脫水籃高于搓洗盤裝置，脫水籃中間突起的連接頭也與連接件的卡接扣相咬合，拖把桿旋轉會帶動脫水籃的旋轉，摩擦力帶動拖把頭旋轉，便可利用離心力把拖把頭上的拖把頭脫水，使得本發明的拖把洗滌裝置也具有脫水的功能。拖把桿相對于拖把盤垂直或傾斜狀態下，使拖把盤均可繞著連接件進行圓周旋轉。

附圖說明

圖1是本實用新型的結構示意圖，

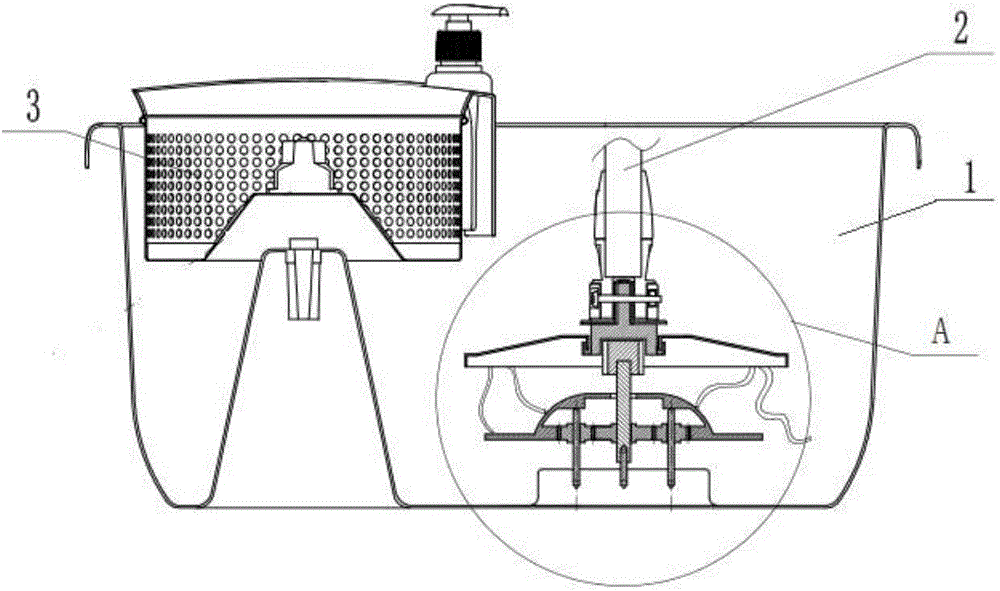

圖2是圖1的橫向剖視圖，

圖3是圖2中A部放大示意圖，

圖4是圖3中齒輪傳動第示意圖，

圖5是本實用新型另一種齒輪傳動示意圖，

圖6是圖4中搓洗盤的側剖視圖，

圖7是圖5中搓洗盤的側剖視圖，

圖8是本實用新型中搓洗盤的俯視圖，

圖9是本實用新型中連接件的部視圖。

圖中：1-洗滌容器，2-拖把桿，3-脫水籃，4-連接頭，5-連接銷，6-卡套筒，7-連接件，7-1連接桿，7-2銷孔，7-3連接筒，7-4擋板，7-5卡接扣；8-拖把盤，9-拖把頭，10-卡接頭，11-中心軸，12-搓洗盤，12-1搓盤體，12-2齒條，12-3凸起，12-4圓孔，12-5條形孔，12-6中心孔，12-7齒輪孔；13-支撐軸，14-二級齒輪，15-旋轉筒，16-地盤支座，17-中心齒輪，18-突圓。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明。

如圖1、2、3所示，一種齒輪傳動搓洗式拖把清洗裝置，包括與拖把相配合使用的脫水籃3和洗滌容器1，脫水籃3底端與洗滌容器1底部相通；所述拖把包括拖把桿2、拖把盤8和拖把頭9；所述拖把桿2的底端通過連接銷5與連接件7固定連接，所述拖把盤8卡設在連接件7的底端外周，且拖把盤8繞著連接件7進行圓周旋轉；所述洗滌容器1的底端固設有地盤支座16，所述地盤支座16上活動設有中心軸11，所述中心軸11的頂端穿過搓洗盤12固接有卡接頭10，所述卡接頭10與連接件7卡扣連接；所述中心軸11的中部固定套設有中心齒輪17，所述中心齒輪17的外周通過二級齒輪14進行齒輪傳動，使中心軸11帶動搓洗盤12進行旋轉運動。

本裝置中搓洗盤12的連接與轉動方式有兩種，其中一種如圖4、6所示，搓洗盤12包括中間突起的搓盤體12-1，所述搓盤體12-1的頂端面中心開設有用于中心軸11通過的中心孔12-6、搓盤體12-1的底端面開設有帶齒條12-2的齒輪孔12-7；所述中心齒輪17的外周通過二級齒輪14與齒輪孔12-7嚙合實現齒輪傳動，所述二級齒輪14的中心設有與地盤支座16固定連接的支撐軸13。

支撐軸13的底端與地盤支座16固定連接，其頂端位于搓洗盤12的頂端面的底部可用于支撐搓洗盤12，提高搓洗盤12的承受力。中心軸11和中心齒輪17在拖把桿2的帶動下轉動，與中心齒輪17相嚙合的二級齒輪14向相反方向做圓周運動，與二級齒輪14相嚙合的搓洗盤12繞著支撐軸13做與中心軸11異方向的旋轉。

另一種方案如圖5、7所示，所述搓洗盤12包括中間突起的盒狀搓盤體12-1，所述搓盤體12-1的頂端面中心開設有用于中心軸11通過的中心孔12-6，位于中心孔12-6外周的搓盤體12-1頂端面垂直固設有支撐軸13，所述支撐軸13的外周套設有二級齒輪14；所述地盤支座16的外周設有向上延伸的圓形突圓18，所述突圓18的內側一圈開設有與所述二級齒輪14相嚙合的齒條，所述中心齒輪17通過二級齒輪14與突圓18嚙合實現齒輪傳動。

支撐軸13的頂端與搓洗盤12固定連接，其底端位于地盤支座16上部，中心軸11和中心齒輪17在拖把桿2的帶動下轉動，與中心齒輪17相嚙合的二級齒輪14向相反方向做圓周運動，與搓洗盤12固接的支撐軸13帶動搓洗盤12與中心軸11同方向的旋轉。

進一步方案，所述連接件7的頂端活動套設有卡套筒6，所述卡套筒6的底端伸出連接件7而將拖把盤8定位在連接件7與卡套筒6之間。

如圖9所示，連接件7包括連接桿7-1和連接筒7-3，所述連接桿7-1上開設有用于安裝連接銷5的銷孔7-2；所述連接筒7-3的外周向外延伸設有用于卡接拖把盤8的擋板7-4，連接筒7-3的底端中心設有與所述卡接頭10相咬合連接的卡接扣7-5。

更進一步方案，所述擋板7-4的截面為平板狀或鉤狀；所述脫水籃3上設有與所述連接桿7-1的卡接扣7-5相咬合的連接頭4。

如圖8所示，搓盤體12-1上等間距地設有凸起12-3，相鄰的凸起12-3之間設有圓孔12-4和條形孔12-5，搓盤體12上表面設置的凸起12-3、圓孔12-4和條形孔12-5不僅增加與拖把頭之間的摩擦力還保證了水對拖把的清洗力度與清潔度。

進一步方案，所述地盤支座16內設有旋轉筒15，所述旋轉筒15與中心軸11活動連接，使中心軸11在旋轉筒15內自由轉動。

更進一步方案，所述旋轉筒15與中心軸11之間為間隙滑動配合、軸承配合、過盈配合。

洗滌時，將位于拖把桿2底端的連接件7上的卡接扣7-5與位于中心軸11頂端的卡接頭10扣合，兩者咬合在一起，當對拖把桿2施加外力時，拖把桿2的轉動通過連接件7、卡接頭10而帶動中心軸11在地盤支座16上的旋轉筒15內進行旋轉；中心軸11通過中心齒輪17、二級齒輪14的二級傳動使搓洗盤12旋轉運動。而拖把盤8和拖把頭9是不動的；搓洗盤12旋轉而摩擦拖把頭9而產生搓洗效果，同時搓洗盤12旋轉而帶動洗滌容器1中的水以搓洗盤為軸心旋轉而形成渦流，在摩擦力和渦流的雙重作用下，拖把頭會跟搓洗盤做一定的同向運動，在離心力的作用下而被旋開，附著在拖把頭上的臟物更容易被清洗干凈，從而提高洗滌效果。本清洗裝置是在摩擦力、渦流、離心力三重作用下將拖把頭搓洗干凈的，達到清潔、省力的目的。使用時不斷的給拖把桿施加外力，促使搓洗盤旋轉，帶動擦拭物進行連續搓洗，拖把頭能夠得到更好的清洗。

脫水時，將拖把從洗滌容器1中取出，放入脫水籃3中，將位于拖把桿2底端的連接件7上的卡接扣7-5與脫水籃3上的連接頭4扣合起來，然后拉伸、壓縮拖把桿2，使其產生旋轉力，通過卡接頭10帶動脫水籃3一同旋轉，而拖把頭9與脫水籃3之間的摩擦力帶動拖把頭9旋轉而產生離心力把拖把頭9進行脫水，實現其脫水功能。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型的技術方案作任何形式上的限制。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進均仍在本實用新型的技術方案的范圍內且屬于要求保護的本實用新型的范圍。
