本實用新型屬于核電工程清污技術領域，具體涉及一種海洋生物污物智能清理機的電纜、油管隨動同步提升組件。

背景技術：

近年來，隨著近海的污染及水母、藤壺、牡蠣、貽貝、盤管蟲等的大量增生和周期性的爆發，這些海洋浮游、污損生物及生活垃圾對取水口的堵塞已導致核電(電力)工程明渠上旋轉濾網工作量過大，從而導致了主泵站設備故障增多，設備運行壽命減短的現實。鑒于該種情況，迫切需要一種或多種特殊設備對上述問題進行解決。該設備應在有效去除海洋浮游、污損生物及生活垃圾的前提下，同時方便工作人員操作及檢修，達到把取水口堵塞的影響減輕乃至消除。

目前，諸多核電站或電廠的取水口采用人工方法清除堵塞，主要工作方式是利用網格為15mm×15mm的漁網進行攔截，同時需要潛水員及輪船進行輔助，且效率低下，作業安全得不到有效的保障。同時，在大面積的藻類等海生物快速來臨時極易造成堵塞導致泵房停機，給生產運行帶來諸多不便和隱患。如遼寧綏中發電有限公司在每年的6至8月份，海蜇、水藻等海生物大量涌入流道，生產班組晝夜人工清除，嚴重時派遣潛水員水下作業；國電電力莊河發電有限公司在每年的6月份水草及漁民養殖產生的污物繁多，水草的長度達到1.5米，短的在400毫米，而在8月份滸苔繁衍到300毫米厚，極大的影響旋轉濾網工作。再比如唐山LNG項目，為解決流道堵塞隱患，在取水口設置攔網外，還在旋轉濾網前布置了凈距為40毫米的攔污柵，用清污機進行清污。

申請人針對以上問題設計了新的抓斗結構，其需要通過液壓缸實現抓斗的開啟閉合，通過電機實現清污清理攔污柵，通過鋼絲繩控制抓斗的同步上下動作，然而在進行抓斗的工作過程中，對于如何實現鋼絲繩、電纜、油管的同步提升無法得到有效的控制，導致整個運行機構存在很大的技術問題。

技術實現要素：

本實用新型的目的是針對上述存在的問題和不足，提供一種結構設計合理、緊湊，同步效果好，電纜和油管的導電性能和油路的暢通性能得到有效保障的海洋生物污物智能清理機的電纜、油管隨動同步提升組件。

為達到上述目的所采取的技術方案是：

一種海洋生物污物智能清理機的電纜、油管隨動同步提升組件，包括提升框架、設置在提升框架內的液壓泵站、提升電機、以及平行設置在提升框架內且同步轉動的鋼絲繩卷筒、電纜卷筒和油管卷筒；所述的鋼絲繩卷筒上設置有鋼絲繩，所述的油管卷筒和電纜卷筒上分別纏繞設置有油管和電纜。

所述的提升框架底部兩側設置有兩抓斗緩沖組件，所述的抓斗緩沖組件包括設置在提升框架底部的螺栓、依次套設在螺栓上的緩沖彈簧、限位板和固緊螺母，兩抓斗緩沖組件的兩限位板呈八字形設置。

所述的油管纏繞設置在油管卷筒上，且油管穿過油管卷筒的轉軸，并在油管卷筒的轉軸的端部設置有油管旋轉接頭；所述的電纜纏繞設置在電纜卷筒上，且電纜穿過電纜卷筒的轉軸，并在電纜卷筒的轉軸端部設置有電滑環。

采用上述技術方案，所取得的有益效果是：

本實用新型結構設計合理、緊湊，其通過鋼絲繩卷筒、電纜卷筒、油管卷筒的同步傳動從而實現整個提升組件的同步性，同時為了實現抓斗在提升過程中的限位緩沖，在提升框架下部設置限位板，為了確保油路的暢通和電路的導電的暢通性，各自的轉軸端部設置油管旋轉接頭和電滑環，在抓斗的升降清污過程中，能夠有效的保障整個系統的穩定性，為抓斗的液壓缸驅動開啟閉合和水下清污電機的供電清污都提供了良好的工作環境。

附圖說明

圖1為本實用新型的結構示意圖。

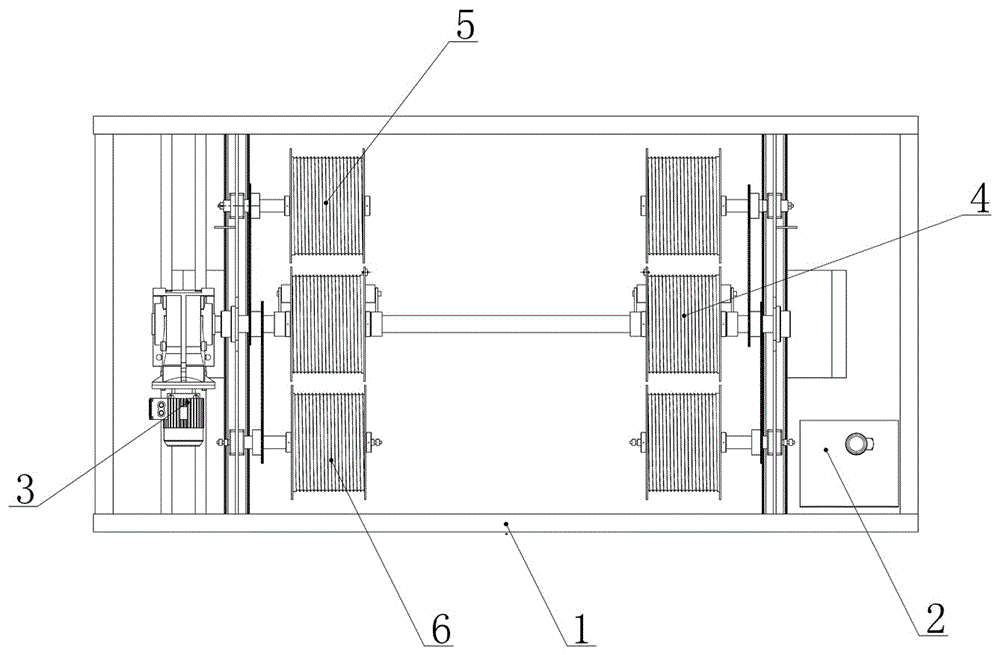

圖2為圖1的俯視結構示意圖。

圖3為圖1的左視結構示意圖。

圖中序號：1為提升框架、2為液壓泵站、3為提升電機、4為鋼絲繩卷筒、5為電纜卷筒、6為油管卷筒、7為鋼絲繩、8為油管旋轉接頭、9為電滑環、10為螺栓、11為緩沖彈簧、12為限位板、13為固緊螺母。

具體實施方式

以下結合附圖對本實用新型的具體實施方式做詳細說明。

參見圖1-圖3，本實用新型一種海洋生物污物智能清理機的電纜、油管隨動同步提升組件，包括提升框架1、設置在提升框架內的液壓泵站2、提升電機3、以及平行設置在提升框架1內且同步轉動的鋼絲繩卷筒4、電纜卷筒5和油管卷筒6；所述的鋼絲繩卷筒4上設置有鋼絲繩7，所述的油管卷筒6和電纜卷筒5上分別纏繞設置有油管和電纜。

所述的提升框架1底部兩側設置有兩抓斗緩沖組件，所述的抓斗緩沖組件包括設置在提升框架底部的螺栓10、依次套設在螺栓上的緩沖彈簧11、限位板12和固緊螺母13，兩抓斗緩沖組件的兩限位板呈八字形設置。

所述的油管纏繞設置在油管卷筒6上，且油管穿過油管卷筒的轉軸，并在油管卷筒的轉軸的端部設置有油管旋轉接頭8；所述的電纜纏繞設置在電纜卷筒5上，且電纜穿過電纜卷筒的轉軸，并在電纜卷筒的轉軸端部設置有電滑環9。

本實用新型結構設計合理、緊湊，其通過鋼絲繩卷筒、電纜卷筒、油管卷筒的同步傳動從而實現整個提升組件的同步性，同時為了實現抓斗在提升過程中的限位緩沖，在提升框架下部設置限位板，為了確保油路的暢通和電路的導電的暢通性，各自的轉軸端部設置油管旋轉接頭和電滑環，在抓斗的升降清污過程中，能夠有效的保障整個系統的穩定性，為抓斗的液壓缸驅動開啟閉合和水下清污電機的供電清污都提供了良好的工作環境。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型的范圍內。本實用新型要求的保護范圍由所附的權利要求書及其等同物界定。
