本技術涉及橋梁結構，更具體地說，涉及高架橋樁身支架。

背景技術：

1、高架橋一般是指跨越深溝峽谷以代替高路堤的橋梁，以及在城市橋梁中跨越道路的橋梁。現有的單橋墩高架橋由于橋面下方只由一根樁身進行支撐，因此當貨車超載時，單橋墩高架橋的橋面會受力不均勻，易導致橋面傾斜和坍塌的風險。針對上述缺陷：為此，我們提出一種高架橋樁身支架。

技術實現思路

1、本實用新型要解決的技術問題在于：現有的單橋墩高架橋由于橋面下方只由一根樁身進行支撐，因此當貨車超載時，單橋墩高架橋的橋面會受力不均勻，易導致橋面傾斜和坍塌的風險。針對現有技術的上述缺陷，提供一種。

2、本實用新型解決其技術問題所采用的技術方案是：

3、高架橋樁身支架，包括樁身和橋面，所述樁身和橋面之間通過減震基座固定連接，樁身的表面設置有可對橋面進行加強支撐的支架結構，支架結構由設置在樁身表面的固定組件以及設置在固定組件兩側的托舉組件構成；

4、固定組件包括第一抱箍和第二抱箍，第一抱箍和第二抱箍通過固定螺栓裝配為一體，且第一抱箍和第二抱箍的表面均開設有通孔，通孔的內壁設置有螺紋拉桿，螺紋拉桿的表面螺紋連接有固定螺帽；

5、托舉組件包括分別固定安裝在第一抱箍和第二抱箍外環面的托舉架，托舉架的內部開設有灌漿腔，且第一抱箍和第二抱箍的內環面均開設有與灌漿腔相互連通的通槽，托舉架的上表面開設有灌漿孔，且托舉架上的表面固定安裝有與外部減震基座安裝孔位相適配的安裝螺栓。

6、優選地，所述安裝螺栓的下端延伸至灌漿腔的內部。

7、優選地，所述第一抱箍和第二抱箍的內環面均等距固定安裝有多個加強拉板。

8、優選地，所述灌漿腔的內壁分別固定安裝有多個加強桿。

9、優選地，所述第一抱箍和第二抱箍的下端均固定安裝有襯環，襯環的內徑與樁身的外徑相適配。

10、本實用新型的有益效果在于：。

11、1、本實用新型通過設置支架結構，利用膨脹螺栓將螺紋拉桿固定在樁身表面，之后將第一抱箍和第二抱箍穿過通孔，并利用固定螺栓將第一抱箍和第二抱箍固定在樁身表面，接著可利用灌漿孔向灌漿腔內注入混凝土，從而可利用混凝土將灌漿腔、第一抱箍和第二抱箍的內壁填充，之后再將外部減震基座安裝在安裝螺栓上，利用混凝土可將灌漿腔、第一抱箍和第二抱箍的內壁填充形成整體支架，從而可利用托舉組件對橋面進行支撐，增加了橋面的支撐點并分擔了受力，從而可避免橋面受力不均勻?qū)е聵蛎鎯A斜和坍塌的風險。

12、2、本實用新型通過設置加強桿、加強拉板和螺紋拉桿，利用螺紋拉桿與樁身固定，當混凝土將灌漿腔、第一抱箍和第二抱箍的內壁填充后，此時加強拉板會提高第一抱箍和第二抱箍與樁身的連接強度，加強桿可提高灌漿腔內混凝土的強度，從而可提高該裝置的穩定性。

技術特征：

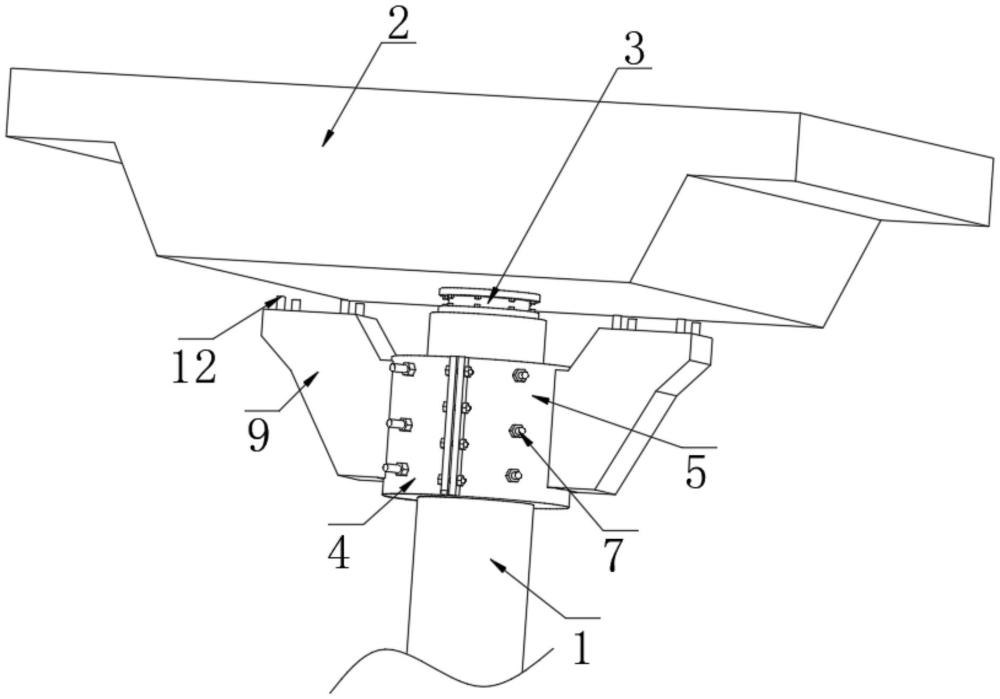

1.高架橋樁身支架，包括樁身(1)和橋面(2)，其特征在于：所述樁身(1)和橋面(2)之間通過減震基座(3)固定連接，樁身(1)的表面設置有可對橋面(2)進行加強支撐的支架結構，支架結構由設置在樁身(1)表面的固定組件以及設置在固定組件兩側的托舉組件構成；

2.根據權利要求1所述的高架橋樁身支架，其特征在于：所述安裝螺栓(12)的下端延伸至灌漿腔(10)的內部。

3.根據權利要求1所述的高架橋樁身支架，其特征在于：所述第一抱箍(4)和第二抱箍(5)的內環面均等距固定安裝有多個加強拉板(13)。

4.根據權利要求1所述的高架橋樁身支架，其特征在于：所述灌漿腔(10)的內壁分別固定安裝有多個加強桿(14)。

5.根據權利要求1所述的高架橋樁身支架，其特征在于：所述第一抱箍(4)和第二抱箍(5)的下端均固定安裝有襯環(15)，襯環(15)的內徑與樁身(1)的外徑相適配。

技術總結
本技術涉及高架橋樁身支架，包括樁身和橋面，所述樁身和橋面之間通過減震基座固定連接，樁身的表面設置有可對橋面進行加強支撐的支架結構。本技術利用膨脹螺栓將螺紋拉桿固定在樁身表面，之后將第一抱箍和第二抱箍穿過通孔，并利用固定螺栓將第一抱箍和第二抱箍固定在樁身表面，接著可利用灌漿孔向灌漿腔內注入混凝土，從而可利用混凝土將灌漿腔、第一抱箍和第二抱箍的內壁填充，之后再將外部減震基座安裝在安裝螺栓上，利用混凝土可將灌漿腔、第一抱箍和第二抱箍的內壁填充形成整體支架，從而可利用托舉組件對橋面進行支撐，增加了橋面的支撐點并分擔了受力，從而可避免橋面受力不均勻?qū)е聵蛎鎯A斜和坍塌的風險。

技術研發人員：胡苗苗,朱長亮,蔣曉瑜
受保護的技術使用者：杭州大地工程測試技術有限公司
技術研發日：20240429
技術公布日：2025/4/28
