本發明屬于新老路基搭接，特別是涉及一種新老路基搭接結構及施工方法。

背景技術：

1、在新老路基的搭接中，由于老路基經過近十年的運營使用和長期荷載作用，沉降已趨于穩定，而新路基成型后必然要經歷一個沉降過程，造成現有新老路基搭接時，新老路基的連接處將會出現不均勻的沉降。

2、目前在新老路基的搭接后是只針對新路基進行壓實，但是由于新路基壓實后還是需要經歷一個沉降過程，壓實經過一段時間后新路基與老路基的連接處還是會存在不均勻的沉降。

3、所以，現有技術的不足之處在于，在新老路基施工過程中，現有新老路基的搭接不能解決新老路基的連接處出現不均勻沉降的問題。

技術實現思路

1、鑒于以上所述現有技術的缺點，本發明的目的在于提供一種新老路基搭接結構及施工方法，用于解決現有技術中新老路基搭接一段時間后新老路基的連接處會出現不均勻沉降的問題。

2、為實現上述目的及其他相關目的，本發明提供一種新老路基搭接結構，所述搭接結構包括：

3、老路基本體、流態固化土、新路基本體和若干土工格柵，所述老路基本體和新路基本體之間留有填充區域，所述土工格柵插接在新路基本體和老路基本體之間的填充區域內；

4、所述流態固化土填充在新路基本體和老路基本體之間的填充區域內，且流態固化土包裹住土工格柵，所述流態固化土將新路基本體和老路基本體固定連接。

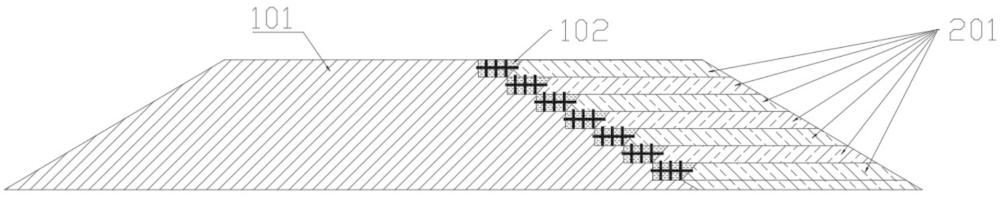

5、作為可選方案，所述老路基本體的搭接面為臺階狀。

6、作為可選方案，所述新路基本體包括若干搭接層，相鄰兩個所述搭接層之間上下重疊且壓實，每個所述土工格柵均水平插接在每個搭接層與老路基本體之間，每個所述搭接層均與老路基本體相水平的臺階通過流態固化土固定連接。

7、作為可選方案，所述土工格柵包括橫向柵條、縱向柵條和豎直柵條，所述橫向柵條和縱向柵條位于同一水平面，所述橫向柵條和縱向柵條的連接處均固接有豎直柵條，所述豎直柵條垂直于橫向柵條和縱向柵條位于的平面。

8、作為可選方案，每個所述搭接層的上端面均小于下端面；

9、相鄰兩個所述搭接層中位于上面一層搭接層下端面的一部分壓實在下面一層搭接層的上端面，位于上面一層搭接層下端面的另一部分壓實在與下面一層搭接層固定連接的流態固化土上。

10、作為可選方案，所述新路基本體的上端面與老路基本體的上端面平齊，所述新路基本體的下端面與老路基本體的下端面平齊。

11、作為可選方案，所述流態固化土包括高液限黏土、粉煤灰、水泥、減水劑和水。

12、本發明還提供一種新老路基搭接施工方法，包括上述所述的一種新老路基搭接結構，所述搭接施工方法包括：

13、準備步驟：將老路基本體需要加寬一側的側壁挖掘出臺階狀；

14、混合步驟：將高液限黏土、粉煤灰、水泥、減水劑和水按比例混合成流態固化土；

15、搭接步驟：將第一個搭接層鋪設在老路基本體挖掘出臺階狀的一端，對第一個搭接層進行鉆孔，對老路基本體與第一個搭接層相水平的臺階進行鉆孔，將橫向柵條的兩端分別插接在第一個搭接層與老路基本體相水平的臺階上鉆的孔內，在第一個搭接層與老路基本體相水平的臺階形成的填充區域內填充流態固化土，流態固化土將第一個搭接層與老路基本體固定后，重復上述步驟，直到最上面一個搭接層的上端面與老路基本體的上端面平齊，且最上面一個搭接層通過流態固化土搭接在老路基本體上，從而實現新路基本體的鋪設以及新路基本體和老路基本體之間的固定搭接。

16、作為可選方案，所述搭接步驟中，相鄰兩個搭接層中位于下面一層土工格柵的豎直柵條伸出下面一層填充區域的上端面。

17、如上所述，本發明的一種新老路基搭接結構及施工方法，至少具有以下有益效果：

18、1、本發明新路基本體和老路基本體之間通過土工格柵插接在一起，而且新路基本體和老路基本體之間形成的填充區域通過流態固化土固定連接，使得新路基本體和老路基本體之間的連接處不會出現不均勻的沉降。

19、2、本發明插接在新路基本體和老路基本體之間土工格柵通過橫向柵條和縱向柵條不僅能加強新路基本體和老路基本體之間水平方向的穩定性，而且還能通過豎直柵條加強新路基本體和老路基本體之間豎直方向的穩定性。

20、3、本發明通過對比不同配合比流態固化土的流動度、抗壓強度，得出固化土中高液限黏土、粉煤灰、水泥、減水劑和水的最優配合比為200：15：40：3：130，將最優配合比的高液限黏土、粉煤灰、水泥、減水劑和水混合成流態固化土填充至新路基本體和老路基本體之間，從而加強新路基本體和老路基本體之間的穩定性，使得新路基本體和老路基本體之間不會出現不均勻的沉降。

技術特征：

1.一種新老路基搭接結構，其特征在于，所述搭接結構包括：

2.根據權利要求1所述的一種新老路基搭接結構，其特征在于：所述老路基本體的搭接面為臺階狀。

3.根據權利要求2所述的一種新老路基搭接結構，其特征在于：所述新路基本體包括若干搭接層，相鄰兩個所述搭接層之間上下重疊且壓實，每個所述土工格柵均水平插接在每個搭接層與老路基本體之間，每個所述搭接層均與老路基本體相水平的臺階通過流態固化土固定連接。

4.根據權利要求1所述的一種新老路基搭接結構，其特征在于：所述土工格柵包括橫向柵條、縱向柵條和豎直柵條，所述橫向柵條和縱向柵條位于同一水平面，所述橫向柵條和縱向柵條的連接處均固接有豎直柵條，所述豎直柵條垂直于橫向柵條和縱向柵條位于的平面。

5.根據權利要求3所述的一種新老路基搭接結構，其特征在于：每個所述搭接層的上端面均小于下端面；

6.根據權利要求2所述的一種新老路基搭接結構，其特征在于：所述新路基本體的上端面與老路基本體的上端面平齊，所述新路基本體的下端面與老路基本體的下端面平齊。

7.根據權利要求1所述的一種新老路基搭接結構，其特征在于：所述流態固化土包括高液限黏土、粉煤灰、水泥、減水劑和水。

8.一種新老路基搭接施工方法，包括如權利要求1-7任一項所述的一種新老路基搭接結構，其特征在于，所述搭接施工方法包括：

9.根據權利要求8所述的一種新老路基搭接施工方法，其特征在于：所述搭接步驟中，相鄰兩個搭接層中位于下面一層土工格柵的豎直柵條伸出下面一層填充區域的上端面。

技術總結
本發明提供一種新老路基搭接結構及施工方法，屬于新老路基搭接技術領域，包括有老路基本體、流態固化土、新路基本體和若干土工格柵，新路基本體和老路基本體之間通過插接的土工格柵和填充的流態固化土固定搭接，新路基本體包括若干搭接層，將第一個搭接層鋪設在老路基本體挖掘出臺階狀的一端，將土工格柵的插接在第一個搭接層與老路基本體相水平的臺階之間，在第一個搭接層與老路基本體相水平的臺階形成的填充區域填充流態固化土，當流態固化土固化后，重復上述步驟，直到最上面一個搭接層的上端面鋪設至與老路基本體的上端面平齊，且最上面一個搭接層通過流態固化土搭接在老路基本體上，從而實現新路基本體和老路基本體之間的固定搭接。

技術研發人員：丁子君,張瑞,楊杰,羅如平,熊韞,朱碧堂,王安輝,可文海
受保護的技術使用者：中交中南工程局有限公司
技術研發日：
技術公布日：2025/4/28
