本發明涉及一種壓入裝置，尤其是一種轉子軸承壓入裝置，屬于機械加工的技術領域。

背景技術：

目前，空調內的轉子軸承一般通過手動或其他設備壓入，壓入過程操作復雜，且無法實現對轉子軸承的壓入距離進行監測。

技術實現要素：

本發明的目的是克服現有技術中存在的不足，提供一種轉子軸承壓入裝置，其結構緊湊，能實現轉子軸承的有效壓入，對轉子軸承的壓入距離進行精確檢測，安全可靠。

按照本發明提供的技術方案，所述轉子軸承壓入裝置，包括柜體，在柜體內的下部通過放置體安裝座安裝有轉子軸承放置體，在所述轉子軸承放置體的正上方設有用于將轉子軸承壓入轉子軸承放置體的軸承壓入體，軸承壓入體能在轉子軸承放置體上方升降；在軸承壓入體的正上方設置用于將軸承壓入體下壓的壓入體下壓驅動機構，所述壓入體下壓驅動機構能使得軸承壓入體將放置在轉子軸承放置體的轉子軸承壓入轉子軸承放置體內。

在所述柜體內還設有用于檢測轉子軸承壓入轉子軸承放置體距離的位移傳感器，所述位移傳感器通過傳感器安裝座對稱安裝于放置體安裝座的兩側。

所述軸承壓入體安裝于壓入體安裝座上，所述壓入體安裝座通過升降導桿安裝于柜體上，壓入體安裝座能沿升降導桿升降，所述壓入體安裝座還與用于驅動壓入體安裝座升降的壓入體升降驅動機構連接。

所述壓入體升降驅動機構包括安裝于柜體下部的下氣缸，所述下氣缸的活塞桿通過升降連桿能與壓入體安裝座連接。

所述壓入體下壓驅動機構包括通過氣缸安裝座安裝于柜體上部的上氣缸，所述上氣缸的活塞桿與推動座連接，所述推動座位于軸承壓入體的正上方。

本發明的優點：轉子軸承放置體放置在放置體安裝座上，利用軸承壓入體與壓入體下壓驅動結構配合，能實現將轉子軸承壓入到轉子軸承放置體內，通過位移傳感器能檢測轉子軸承的壓入距離，結構緊湊，能實現轉子軸承的有效壓入，對轉子軸承的壓入距離進行精確檢測，安全可靠。

附圖說明

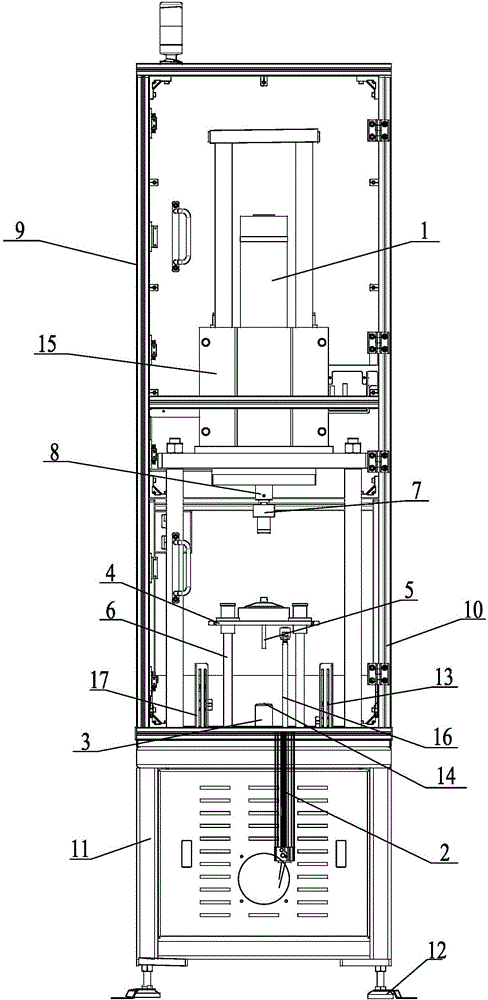

圖1為本發明的結構示意圖。

附圖標記說明：1-上氣缸、2-下氣缸、3-放置體安裝座、4-壓入體安裝座、5-軸承壓入體、6-升降導桿、7-推動座、8-推動連桿、9-上柜體、10-下柜體、11-柜體底座、12-底座支腳、13-位移傳感器、14-轉子軸承放置體、15-氣缸安裝座以及16-升降連桿與17-傳感器安裝座。

具體實施方式

下面結合具體附圖和實施例對本發明作進一步說明。

如圖1所示：為了能實現轉子軸承的有效壓入，本發明包括柜體，在柜體內的下部通過放置體安裝座3安裝有轉子軸承放置體14，在所述轉子軸承放置體14的正上方設有用于將轉子軸承壓入轉子軸承放置體14的軸承壓入體5，軸承壓入體5能在轉子軸承放置體14上方升降；在軸承壓入體5的正上方設置用于將軸承壓入體5下壓的壓入體下壓驅動機構，所述壓入體下壓驅動機構能使得軸承壓入體5將放置在轉子軸承放置體14的轉子軸承壓入轉子軸承放置體14內。

具體地，柜體呈長方形，柜體呈豎直分布，柜體支撐于柜體底座11上，柜體底座11的底端設有底座支腳12。柜體包括上柜體9以及位于所述下柜體9下方的下柜體10。放置體安裝座3位于下柜體10的底端，轉子軸承放置體14位于放置體安裝座3的頂端，轉子軸承放置體14空調內需要安裝轉子軸承的零部件，轉子軸承放置體14的具體結構等為本技術領域人員所熟知，此處不再贅述。

軸承壓入體5在下柜體10內位于轉子軸承放置體14的正上方，壓入體下壓驅動機構能將軸承壓入體下壓，軸承壓入體5下壓過程中能與置于轉子軸承放置體14上的轉子軸承接觸，并將所述轉子軸承壓入所述轉子軸承放置體14內。轉子軸承壓入轉子軸承放置體14內后，實現轉子軸承有效壓入轉子軸承放置體14內。

進一步地，在所述柜體內還設有用于檢測轉子軸承壓入轉子軸承放置體14距離的位移傳感器13，所述位移傳感器13通過傳感器安裝座17對稱安裝于放置體安裝座3的兩側。

本發明實施例中，通過位移傳感器13能實現轉子軸承壓入轉子軸承放置體14內的距離，實現轉子軸承壓入距離的精確檢測。傳感器安裝座17豎直分布于下柜體10內的底端。

所述軸承壓入體5安裝于壓入體安裝座4上，所述壓入體安裝座4通過升降導桿6安裝于柜體上，壓入體安裝座4能沿升降導桿6升降，所述壓入體安裝座4還與用于驅動壓入體安裝座4升降的壓入體升降驅動機構連接。

本發明實施例中，壓入體安裝座4位于下柜體10內，壓入體安裝座4通過升降導桿6安裝于下柜體10內。軸承壓入體5呈T型，軸承壓入體5的上部與壓入體安裝座4連接，軸承壓入體5的下端穿出壓入體安裝座4外，利用軸承壓入體4的下端與轉子軸承接觸，直至將轉子軸承壓入轉子軸承放置體14內。

具體實施時，所述壓入體升降驅動機構包括安裝于柜體下部的下氣缸2，所述下氣缸2的活塞桿通過升降連桿16能與壓入體安裝座4連接。本發明實施例中，下氣缸2可以安裝于柜體底座11內，下氣缸2的活塞桿與下柜體10內呈豎直分布的升降連桿16連接，當壓入體安裝座4與升降連桿16的端部接觸時，下氣缸2通過升降連桿16推動壓入體安裝座4上升。壓入體安裝座4上升后，能實現將轉子軸承手動放置在轉子軸承放置體14上，或將壓入轉子軸承的轉子軸承放置體14取出，便于進行后續的加工操作。

進一步地，所述壓入體下壓驅動機構包括通過氣缸安裝座15安裝于柜體上部的上氣缸1，所述上氣缸1的活塞桿與推動座7連接，所述推動座7位于軸承壓入體5的正上方，推動座7與推動座導桿8連接。

本發明實施例中，上氣缸1位于上柜體9內，上氣缸1通過氣缸安裝座15安裝在上柜體9內，上氣缸1的活塞桿能與推動座7連接，推動座7能跟隨上氣缸1的活塞桿運動，即能通過推動座7將壓入體安裝座4下壓，并使得軸承壓入體5的下端與轉子軸承的接觸，并實現將轉子軸承壓入轉子軸承放置體14內。推動座7通過推動連桿8與上氣缸1的活塞桿連接。
