本實用新型屬于機械驅動技術的領域，尤其涉及軌道式巡檢機器人驅動裝置。

背景技術：

目前，隨著城市的快速發展，各類公共場所、物質財產密集區域(如住宅)或者高危險不利于人工檢測的場合(如電纜隧道)等，都會配備巡檢機器人對其進行視頻監控等檢查。

以軌道式巡檢機器人為例，申請?zhí)枮?01510290507.X的中國專利公開文獻中，如附圖3所示，軌道式巡檢機器人的驅動機構包括兩個電機7、兩個主動輪12、兩個從動輪13以及底板6，其通過電機7驅動主動輪12，主動輪12沿導軌1的延伸方向滾動，從而帶動從動輪13也沿導軌1滾動，以實現機器人于導軌1上的行走。

然而，其仍然存在這樣的問題：兩個主動輪12設于導軌1的同一側，而兩個從動輪13設于導軌1的另一側，這樣，兩主動輪12同步困難，且易出現打滑、輪子磨損不均勻的情況，該驅動機構的維護成本也高。

技術實現要素：

本實用新型的目的在于提供軌道式巡檢機器人驅動裝置，旨在解決現有驅動機構所存在的同步困難、易打滑、輪子磨損不均及維護成本高的問題。

為解決上述技術問題，本實用新型提供了軌道式巡檢機器人驅動裝置，包括主動機構及從動機構，所述主動機構包括與巡檢機器人固定連接的主動固定架、支撐于所述主動固定架上的主動軸、設于所述主動軸兩端且與軌道內側面 滾動配合的主動輪以及與所述主動軸驅動連接的驅動組件，所述從動機構包括與巡檢機器人固定連接的從動固定架、支撐于所述從動固定架上的從動軸以及設于所述從動軸兩端且與軌道內側面滾動配合的從動輪，所述主動軸的軸線和所述從動軸的軸線均與軌道的延伸方向垂直，所述從動固定架上設有固定軸，所述從動軸與所述固定軸樞接，所述從動軸的軸線與所述固定軸的軸線垂直。

進一步地，所述從動固定架上設有固定件，所述固定件設有兩端開口且沿所述從動軸軸線方向延伸的開口槽，所述固定軸兩端分別支撐于所述開口槽的內壁上，所述從動軸設于所述開口槽中。

進一步地，所述從動固定架設于兩所述從動輪之間，所述從動固定架上設有供所述從動軸穿設且用于限定所述從動軸的轉動范圍的限位孔。

進一步地，所述從動輪通過從動軸承與所述從動軸轉動連接。

進一步地，所述主動輪通過固定鍵與所述主動軸固定連接。

進一步地，所述主動固定架設于兩所述主動輪之間，所述主動固定架上設有主動軸承，所述主動軸與所述主動軸承轉動配合。

進一步地，所述主動軸承的數量設為二，兩所述主動軸承分別支撐于所述主動軸的兩端，所述主動固定架的相對兩側上分別設有軸承固定座，兩所述主動軸承分別設于所述軸承固定座中。

進一步地，所述驅動組件包括與巡檢機器人固定連接的電機、與所述電機輸出軸驅動連接的驅動輪以及與所述驅動輪通過同步帶連接的同步輪，所述同步輪與所述主動軸固定連接。

進一步地，所述同步輪設于兩所述主動軸承之間。

本實用新型提供的軌道式巡檢機器人驅動裝置的有益效果：

將上述軌道式巡檢機器人驅動裝置應用于軌道式巡檢機器人上時，啟動驅動組件，驅使主動輪沿軌道的延伸方向滾動前進，巡檢機器人將在主動輪的作用下，沿軌道前進，同時，帶動從動輪沿軌道滾動，相比較現有驅動機構采用兩個驅動輪同側驅動的方式而言，其兩個主動輪由同一主動軸驅動，兩主動輪 同步容易，因而不易出現打滑的情況。此外，當軌道轉彎或者軌道凹凸不平時，與軌道滾動配合的兩個從動輪將不在同一平面上，而出現車輪懸空的情況，此時，通過從動軸繞固定軸的軸線轉動，使得從動軸兩端的兩個從動輪適應轉彎或凹凸不平的情況，使得從動輪依舊可靠地沿軌道滾動，從而避免了現有技術中存在的車輪磨損不均勻的情況，降低維護成本。

本實用新型還提供了軌道式巡檢機器人系統，其包括機器人、軌道以及上述軌道式巡檢機器人驅動裝置。

實用新型提供的軌道式巡檢機器人系統的有益效果：

使用上述軌道式巡檢機器人系統，當機器人于軌道上行走時，通過上述軌道式巡檢機器人驅動裝置，其兩個主動輪由同一主動軸驅動，兩主動輪同步容易，因而不易出現打滑的情況。而且，通過從動軸繞固定軸的軸線轉動，使得從動軸兩端的兩個從動輪適應轉彎或凹凸不平的情況，使得從動輪依舊可靠地沿軌道滾動，從而避免了現有技術中存在的車輪磨損不均勻的情況，降低維護成本。

附圖說明

圖1是本實用新型實施例提供的軌道式巡檢機器人驅動裝置的主動機構的剖視圖；

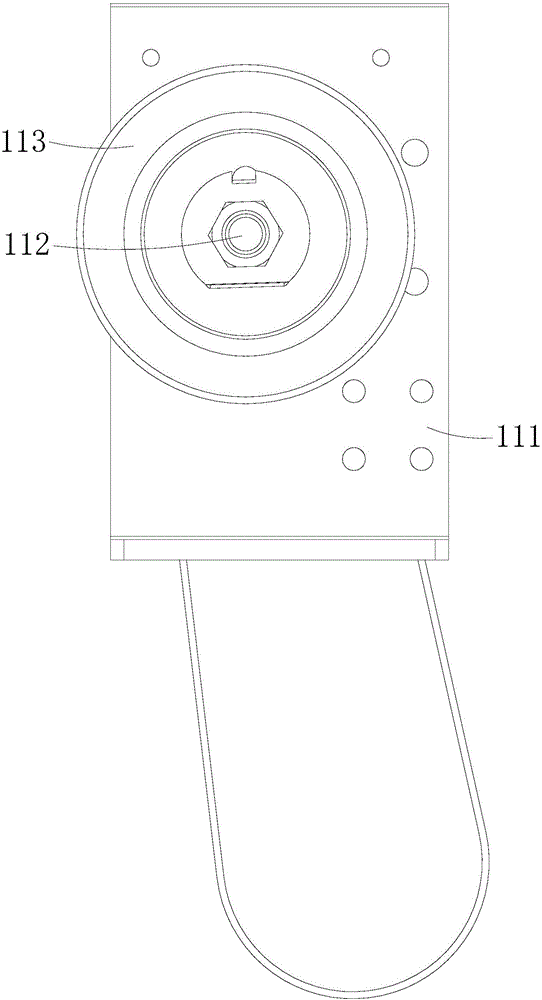

圖2是本實用新型實施例提供的軌道式巡檢機器人驅動裝置的主動機構的側視圖；

圖3是本實用新型實施例提供的軌道式巡檢機器人驅動裝置的從動機構的結構示意圖；

圖4是本實用新型實施例提供的軌道式巡檢機器人驅動裝置的從動機構的側視圖；

圖5是本實用新型實施例提供的軌道式巡檢機器人驅動裝置的主動機構的結構示意圖；

圖6是本實用新型實施例提供的軌道式巡檢機器人系統的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1～6所示，為本實用新型提供的較佳實施例。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者間接在該另一個元件上。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或間接連接至該另一個元件上。

還需要說明的是，本實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

如圖1至圖4所示，本實施例提供的軌道式巡檢機器人驅動裝置10，包括主動機構11及從動機構12，主動機構11包括與巡檢機器人固定連接的主動固定架111、支撐于主動固定架111上的主動軸112、設于主動軸112兩端且與軌道內側面滾動配合的主動輪113以及與主動軸112驅動連接的驅動組件114，從動機構12包括與巡檢機器人固定連接的從動固定架121、支撐于從動固定架121上的從動軸122以及設于從動軸122兩端且與軌道內側面滾動配合的從動輪123，主動軸112的軸線和從動軸122的軸線均與軌道的延伸方向垂直，從動固定架121上設有固定軸124，從動軸122與固定軸124樞接，從動軸122的軸線與固定軸124的軸線垂直。

如圖1至圖4所示，將上述軌道式巡檢機器人驅動裝置10應用于軌道式巡檢機器人上時，由于主動輪113和從動輪123分別與軌道內側面滾動配合，且主動軸112的軸線和從動軸122的軸線均與軌道的延伸方向垂直，這樣，啟動驅動組件114，驅使主動輪113沿軌道的延伸方向滾動前進，巡檢機器人將在 主動輪113的作用下，沿軌道前進，同時，帶動從動輪123沿軌道滾動，相比較現有驅動機構采用兩個驅動輪1142同側驅動的方式而言，其兩個主動輪113由同一主動軸112驅動，兩主動輪113同步容易，因而不易出現打滑的情況。此外，由于從動固定架121上設有固定軸124，從動軸122與固定軸124樞接，從動軸122的軸線與固定軸124的軸線垂直，這樣，從動軸122可繞固定軸124的軸線轉動，當軌道轉彎或者軌道凹凸不平時，與軌道滾動配合的兩個從動輪123將不在同一平面上，而出現車輪懸空的情況，此時，通過從動軸122繞固定軸124的軸線轉動，使得從動軸122兩端的兩個從動輪123適應轉彎或凹凸不平的情況，使得從動輪123依舊可靠地沿軌道滾動，從而避免了現有技術中存在的車輪磨損不均勻的情況，降低維護成本。

如圖3和圖4所示，為了便于調整兩個從動輪123所處的平面位置，以適應轉彎或凹凸不平的軌道情況，從動固定架121上設有固定件125，固定件125設有兩端開口且沿從動軸122軸線方向延伸的開口槽126，固定軸124兩端分別支撐于開口槽126的內壁上，從動軸122設于開口槽126中。

需要說明的是，固定軸124為六角頭鉸制孔螺栓。

細化地，如圖3和圖4所示，從動固定架121設于兩從動輪123之間，由于從動軸122繞固定軸124轉動時，過大的轉動角度會致使從動輪123碰撞從動固定架121，因此，為了避免該情況的發生，從動固定架121上設有供從動軸122穿設且用于限定從動軸122的轉動范圍的限位孔127。需要說明的是，限位孔127的孔徑比從動軸122的軸徑大，且孔徑與軸徑的差值限定了從動輪123能夠適應的軌道凹凸不平的范圍。

細化地，為了便于從動輪123與從動軸122的轉動連接，從動輪123通過從動軸承128與從動軸122轉動連接。

細化地，為了更好地實現主動輪113與主動軸112的固定連接，主動輪113通過固定鍵與主動軸112固定連接。

如圖1和圖2所示，為了便于主動輪113于主動固定架111上的安裝，主 動固定架111設于兩主動輪113之間，主動固定架111上設有主動軸承116，主動軸112與主動軸承116轉動配合。

為了使得主動固定架111對主動軸112的支撐穩固，主動軸承116的數量設為二，兩主動軸承116分別支撐于主動軸112的兩端，主動固定架111的相對兩側上分別設有軸承固定座115，兩主動軸承116分別設于軸承固定座115中。這樣，兩個主動軸承116將對主動軸112形成兩點支撐，使得主動軸112的動力傳遞更為穩定可靠。

細化地，如圖5所示，驅動組件114包括與巡檢機器人固定連接的電機1141、與電機1141輸出軸驅動連接的驅動輪1142以及與驅動輪1142通過同步帶連接的同步輪1143，同步輪1143與主動軸112固定連接。這樣，啟動電機1141，驅動輪1142轉動，并通過同步帶來動同步輪1143轉動，由于同步輪1143與主動軸112固定連接，主動軸112將在同步輪1143帶動下，同步轉動，從而實現驅動主動輪113。

為了便于系統的受力平衡，同步輪1143設于兩主動軸承116之間。這樣，同步帶對同步輪1143的扭轉作用力將通過主動軸承116傳遞給主動固定架111。

如圖1、圖3和圖6所示，本實施例還提供了軌道式巡檢機器人系統20，其包括機器人21、軌道22以及上述軌道式巡檢驅動裝置10。

使用上述軌道式巡檢機器人系統20，當機器人21于軌道22上行走時，通過上述軌道式巡檢機器人驅動裝置10，其兩個主動輪113由同一主動軸112驅動，兩主動輪113同步容易，因而不易出現打滑的情況。而且，通過從動軸122繞固定軸124的軸線轉動，使得從動軸122兩端的兩個從動輪123適應轉彎或凹凸不平的情況，使得從動輪123依舊可靠地沿軌道22滾動，從而避免了現有技術中存在的車輪磨損不均勻的情況，降低維護成本。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含 在本實用新型的保護范圍之內。
