本實用新型涉及一種門框門鉸加強底板。

背景技術：

目錄，市面上的門框門鉸加強底板僅由底板組成。安裝于門上時，在底板上選好固定孔的位置后，采用螺絲進行鉆孔固定。由于安裝過程中，受到底板厚度和材質的限制，在擰入螺絲時，螺牙易滑牙導致螺絲松動，造成安裝麻煩和結構不穩固的缺陷。

技術實現要素：

鑒于上述問題，本實用新型的目的在于提供一種安裝方便和結構牢固的門框門鉸加強底板。

為實現上述目的，本實用新型提供的一種門框門鉸加強底板，其中，包括帶有多個固定孔的門鉸底板、在門鉸底板上設有的加強板和在加強板上設有對應固定孔的通孔，及在通孔上設有帶有內螺紋的螺母。固定孔與通孔和螺母相通。加強板焊接于門鉸底板。螺母壓鉚于加強板的通孔上。

在一些實施方式中，加強板與門鉸底板之間的焊接點設置于四個角和四個角之間的位置上。

在一些實施方式中，固定孔、通孔、螺母均設置有四個。

本實用新型有益效果是具有安裝方便和結構牢固的效果。由于在門鉸底板和加強板上設置有多個對應且相通的固定孔、通孔、螺母。另外，門鉸底板和加強板為焊接固定，并且螺母壓鉚于加強板的通孔上。安裝時，僅需在對應的螺母位置安裝螺絲即可，解決了螺絲擰入時不會滑牙松動的缺陷。整體結構實現了安裝方便和結構牢固的效果。

附圖說明

圖1為本實用新型的結構示意圖；

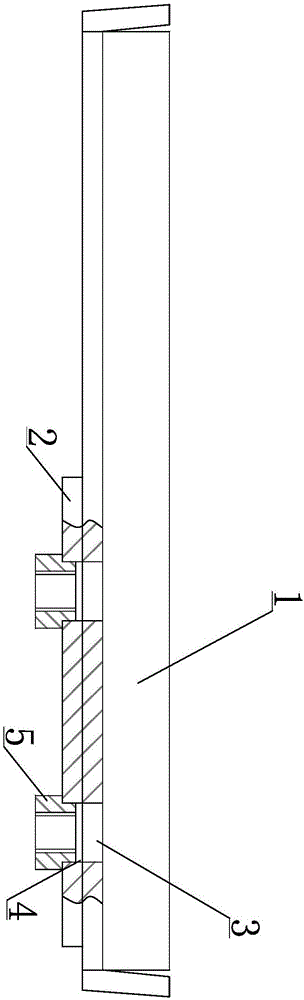

圖2為圖1所示的側視結構示意圖。

具體實施方式

下面結合附圖對實用新型作進一步詳細的說明。

如圖1-2所示，一種門框門鉸加強底板，包括帶有多個固定孔3的門鉸底板1、在門鉸底板1上設有的加強板2和在加強板2上設有對應固定孔3的通孔4，及在通孔4上設有帶有內螺紋的螺母5。固定孔3與通孔4和螺母5相通。加強板2焊接于門鉸底板1。螺母5壓鉚于加強板2的通孔4上。加強板2與門鉸底板1之間的焊接點6設置于四個角和四個角之間的位置上。固定孔3、通孔4、螺母5均設置有四個。

在門鉸底板1和加強板2上設置有多個對應且相通的固定孔3、通孔4、螺母5。另外，門鉸底板1和加強板2為焊接固定，并且螺母5壓鉚于加強板2的通孔4上。安裝時，僅需在對應的螺母5位置安裝螺絲即可，解決了螺絲擰入時不會滑牙松動的缺陷。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于實用新型的保護范圍。
