本技術涉及車門鎖扣，具體為一種鎖扣安裝點加強板結構。

背景技術：

1、汽車門鎖鎖扣的安裝不僅關乎車輛的基本安全性能，還直接影響到車輛的整體質量和用戶滿意度，因此在汽車生產制造和維修保養過程中，對其安裝質量有著嚴格的要求，確保車門每次都能順利開啟和關閉，并在行駛過程中保持穩固閉合。

2、目前車輛門鎖鎖扣安裝點的剛度偏低會使車門在開閉過程中造成局部變形過大，甚至引起不可恢復的變形，影響車門的正常開閉，過大的變形會嚴重影響駕乘人員的使用體驗，同時剛度偏低會影響關門聲品質。

技術實現思路

1、本實用新型的目的在于提供一種鎖扣安裝點加強板結構，以解決上述背景技術提出的目前車輛門鎖鎖扣安裝點的剛度偏低會使車門在開閉過程中造成局部變形過大，甚至引起不可恢復的變形的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鎖扣安裝點加強板結構，包括加強板本體，所述加強板本體由連接部、內加強筋部和外加強筋部共同組成的一體結構，所述內加強筋部和外加強筋部交錯設置在連接部的兩側，且所述連接部的下端設有鎖扣安裝點，并且所述加強板本體通過連接部、內加強筋部和外加強筋部內側的一面焊接固定在車身上相對應的位置。

3、優選的，所述鎖扣安裝點為圓孔結構，且所述鎖扣安裝點在連接部的下端設有兩個。

4、優選的，所述內加強筋部下端與鎖扣安裝點相對應的位置設有窩形加強筋，且所述窩形加強筋之間的間隙處設有螺栓孔。

5、優選的，所述內加強筋部的中部設有通孔，且所述通孔位于窩形加強筋上方的位置。

6、優選的，所述內加強筋部和外加強筋部上均設有若干個水平加強筋。

7、優選的，所述連接部與內加強筋部以及外加強筋部的連接處均設有垂直加強筋。

8、優選的，所述內加強筋部外邊沿的上下兩端均設有缺口部。

9、優選的，所述外加強筋部外端的邊沿設有彎曲邊，且所述外加強筋部外端的彎曲邊向內側延伸形成弧形曲面。

10、優選的，所述外加強筋部的寬度大于連接部和內加強筋部的寬度之和。

11、優選的，所述連接部、內加強筋部以及外加強筋部是由鋼板通過沖壓工藝制成的異形件。

12、與現有技術相比，本實用新型的有益效果是：該鎖扣安裝點加強板結構能夠提高門鎖鎖扣安裝點剛度，防止車門在開閉過程中引起局部結構變形，從而提高駕乘人員的使用體驗，同時能夠提升關門聲品質。該鎖扣安裝點加強板結構通過設置成由連接部、內加強筋部和外加強筋構成的一體支架結構，并將其整體內側與車身上安裝位置進行多點焊接，同時利用加強板本體上設置的鎖扣安裝點配合安裝鎖扣，從而實現以增加與車身的焊點數量來提高門鎖鎖扣安裝點剛度的目的。

技術特征：

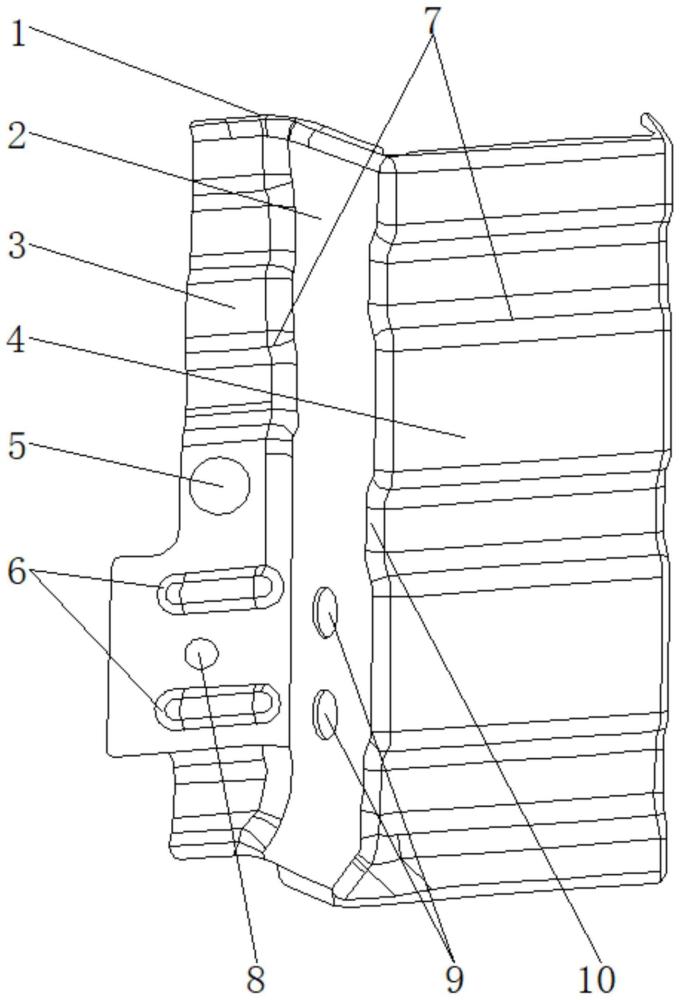

1.一種鎖扣安裝點加強板結構，包括加強板本體(1)，其特征在于：所述加強板本體(1)由連接部(2)、內加強筋部(3)和外加強筋部(4)共同組成的一體結構，所述內加強筋部(3)和外加強筋部(4)交錯設置在連接部(2)的兩側，且所述連接部(2)的下端設有鎖扣安裝點(9)，并且所述加強板本體(1)通過連接部(2)、內加強筋部(3)和外加強筋部(4)內側的一面焊接固定在車身上相對應的位置。

2.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述鎖扣安裝點(9)為圓孔結構，且所述鎖扣安裝點(9)在連接部(2)的下端設有兩個。

3.根據權利要求2所述的一種鎖扣安裝點加強板結構，其特征在于：所述內加強筋部(3)下端與鎖扣安裝點(9)相對應的位置設有窩形加強筋(6)，且所述窩形加強筋(6)之間的間隙處設有螺栓孔(8)。

4.根據權利要求3所述的一種鎖扣安裝點加強板結構，其特征在于：所述內加強筋部(3)的中部設有通孔(5)，且所述通孔(5)位于窩形加強筋(6)上方的位置。

5.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述內加強筋部(3)和外加強筋部(4)上均設有若干個水平加強筋(7)。

6.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述連接部(2)與內加強筋部(3)以及外加強筋部(4)的連接處均設有垂直加強筋(10)。

7.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述內加強筋部(3)外邊沿的上下兩端均設有缺口部。

8.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述外加強筋部(4)外端的邊沿設有彎曲邊，且所述外加強筋部(4)外端的彎曲邊向內側延伸形成弧形曲面。

9.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述外加強筋部(4)的寬度大于連接部(2)和內加強筋部(3)的寬度之和。

10.根據權利要求1所述的一種鎖扣安裝點加強板結構，其特征在于：所述連接部(2)、內加強筋部(3)以及外加強筋部(4)是由鋼板通過沖壓工藝制成的異形件。

技術總結
本技術公開了一種鎖扣安裝點加強板結構，包括加強板本體，所述加強板本體由連接部、內加強筋部和外加強筋部共同組成的一體結構，所述內加強筋部和外加強筋部交錯設置在連接部的兩側，且所述連接部的下端設有鎖扣安裝點，并且所述加強板本體通過連接部、內加強筋部和外加強筋部內側的一面焊接固定在車身上相對應的位置。該鎖扣安裝點加強板結構能夠提高門鎖鎖扣安裝點剛度，防止車門在開閉過程中引起局部結構變形，從而提高駕乘人員的使用體驗，同時能夠提升關門聲品質。

技術研發人員：趙石軍,黃正義,蘆偉
受保護的技術使用者：德力新能源汽車有限公司
技術研發日：20240408
技術公布日：2025/4/28
