本技術涉及鼠標墊裁切，具體為一種鼠標墊生產裁切裝置。

背景技術：

1、在鼠標墊的生產過程中，鼠標墊的半成品需要用裁切設備裁切成不同規格的鼠標墊。當使用多個切割刀片將鼠標墊分切時，由于鼠標墊的半成品只有兩側被壓住固定，鼠標墊半成品中部并沒有被壓住固定，因此切割時，位于中間的切割刀片所切割的鼠標墊切口位置兩側并沒有被壓住固定，因此鼠標墊切割時切割位置兩側不能有效繃緊，從而會導致切口不平整。

技術實現思路

1、鑒于現有一種鼠標墊生產裁切裝置中存在的問題，提出了本實用新型。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

3、一種鼠標墊生產裁切裝置，包括切割臺，所述切割臺的頂端焊接有支撐柱，所述支撐柱的頂端焊接有頂部支撐板，所述頂部支撐板的底端滑動連接有第一電動推桿，第一電動推桿的底端安裝有切割機構，所述切割機構具有若干個切割刀片，每個切割刀片的兩側均設置有彈性壓緊組件；

4、所述切割臺上固定安裝有壓緊組件；所述壓緊組件包括固定安裝在切割臺底部支撐腿上的第三電動推桿，所述第三電動推桿的頂端可拆卸連接l形支撐板，所述l形支撐板上固定安裝有壓緊長條；

5、所述彈性壓緊組件包括焊接在頂部支撐板底部的立板，所述立板的底端開設有缺口，所述立板的底部焊接有第一平板，所述第一平板的前后兩側均安裝有彈性壓緊器；

6、所述彈性壓緊器包括可拆卸安裝在第一平板底部的阻尼器，所述阻尼器上套設有彈簧，所述阻尼器的底端固定連接有第二平板，所述第二平板的底端固定連接有壓緊桿。

7、作為本實用新型所述的一種鼠標墊生產裁切裝置的一種優選方案，其中：所述切割機構包括頂梁，所述頂梁的底部兩側均焊接有支撐板，兩個所述支撐板之間通過軸承轉動連接有轉軸，若干個切割刀片等距離安裝在轉軸上，所述轉軸的一端通過聯軸器連接電機，所述電機安裝在支撐板上。

8、作為本實用新型所述的一種鼠標墊生產裁切裝置的一種優選方案，其中：所述第一電動推桿的頂端焊接有滑塊，所述滑塊與頂部支撐板的滑槽之間滑動連接，所述滑塊的外壁固定連接第二電動推桿，所述第二電動推桿的另一端固定連接支撐塊，支撐塊焊接在頂部支撐板上。

9、與現有技術相比：

10、1、通過設置彈性壓緊組件，在切割刀片與鼠標墊接觸前，彈性壓緊組件將鼠標墊切割位置的兩側壓緊，從而保證了鼠標墊被切割的穩定性，提高鼠標墊切割質量；

11、2、切割機構中設置了若干個切割刀片，并且每個切割刀片兩側均設置有彈性壓緊組件，從而能夠實現鼠標墊穩定地分切，提高裁切效率。

技術特征：

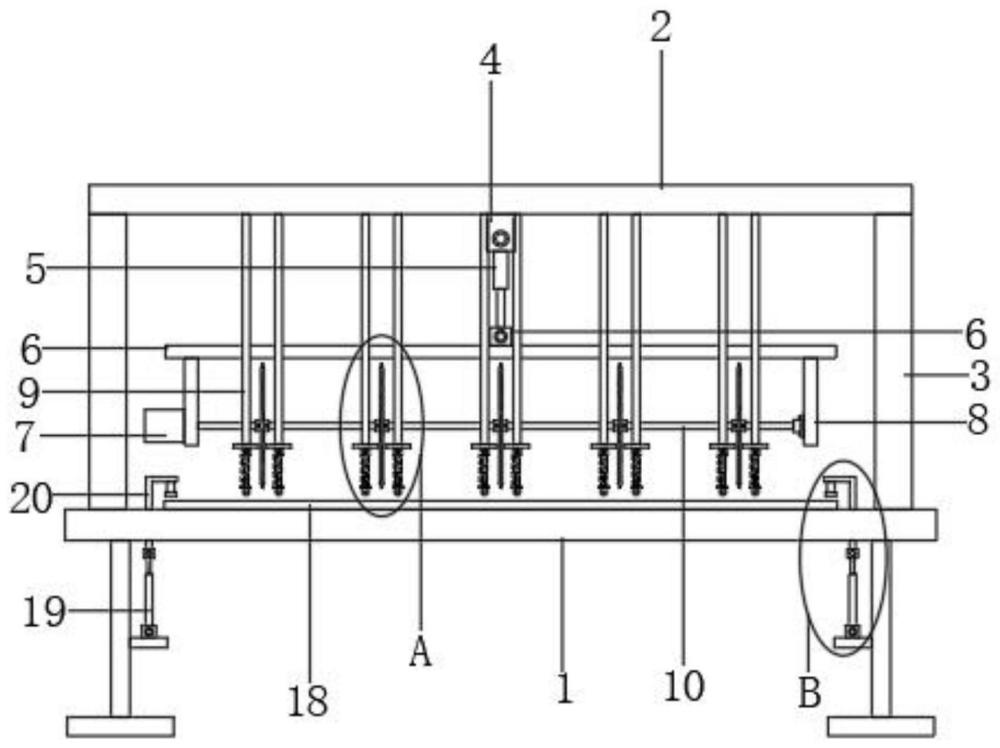

1.一種鼠標墊生產裁切裝置，包括切割臺(1)，所述切割臺(1)的頂端焊接有支撐柱(3)，所述支撐柱(3)的頂端焊接有頂部支撐板(2)，其特征在于：所述頂部支撐板(2)的底端滑動連接有第一電動推桿(5)，第一電動推桿(5)的底端安裝有切割機構，所述切割機構具有若干個切割刀片(11)，每個切割刀片(11)的兩側均設置有彈性壓緊組件；

2.根據權利要求1所述的一種鼠標墊生產裁切裝置，其特征在于，所述切割機構包括頂梁(6)，所述頂梁(6)的底部兩側均焊接有支撐板(8)，兩個所述支撐板(8)之間通過軸承轉動連接有轉軸(10)，若干個切割刀片(11)等距離安裝在轉軸(10)上，所述轉軸(10)的一端通過聯軸器連接電機(7)，所述電機(7)安裝在支撐板(8)上。

3.根據權利要求2所述的一種鼠標墊生產裁切裝置，其特征在于，所述第一電動推桿(5)的頂端焊接有滑塊(4)，所述滑塊(4)與頂部支撐板(2)的滑槽之間滑動連接，所述滑塊(4)的外壁固定連接第二電動推桿(23)，所述第二電動推桿(23)的另一端固定連接支撐塊(22)，支撐塊(22)焊接在頂部支撐板(2)上。

技術總結
本技術公開了一種鼠標墊生產裁切裝置，包括切割臺，所述切割臺的頂端焊接有支撐柱，所述支撐柱的頂端焊接有頂部支撐板，所述頂部支撐板的底端滑動連接有第一電動推桿，第一電動推桿的底端安裝有切割機構，所述切割機構具有若干個切割刀片，每個切割刀片的兩側均設置有彈性壓緊組件，涉及鼠標墊裁切技術領域，通過設置彈性壓緊組件，在切割刀片與鼠標墊接觸前，彈性壓緊組件將鼠標墊切割位置的兩側壓緊，從而保證了鼠標墊被切割的穩定性，提高鼠標墊切割質量；切割機構中設置了若干個切割刀片，并且每個切割刀片兩側均設置有彈性壓緊組件，從而能夠實現鼠標墊穩定地分切，提高裁切效率。

技術研發人員：史瑞祥,閆朋,韓榮啟
受保護的技術使用者：福州吱吖科技有限公司
技術研發日：20240415
技術公布日：2025/3/20
