本發明涉及消防設備技術領域，特別涉及一種氣液混合裝置。

背景技術：

在消防系統中，泡沫滅火是比較常用的滅火方式，采用泡沫滅火的方式，由于泡沫的密度小，所以能覆蓋在易燃液體的表面上，一方面能降低液面的溫度，使液體表面降溫，另一方面液體完全被泡沫覆蓋以后，形成一個隔絕層，隔斷空氣與液面的接觸，從而達到滅火的目的。泡沫滅火的方式可用來撲滅A類火災，且非常適宜用來撲救B類火災，如汽油、柴油等液體火災。

在使用泡沫滅火方式進行滅火時，需要混合泡沫液進行發泡，發泡倍數越高，發泡能力就越強，就能達到較好的發泡效果。在使用氣液混合裝置對混合泡沫液進行發泡時，氣液混合裝置的結構特點決定了其發泡效果，現有技術中，通過在混合泡沫液的管道上垂直接入壓縮空氣管道，將壓縮空氣通入混合泡沫液的管道上進行混合。

采用上述的現有技術，存在以下不足：

1、壓縮空氣進入混合泡沫液管道后，與混合泡沫液混合面積小，無法使混合泡沫液和壓縮空氣充分接觸，導致形成的泡沫直徑離散不均勻、自析時間短，發泡效果不理想；

2、由于壓縮空氣管路通向混合泡沫液管道時，壓縮空氣只從一個方向與混合泡沫液接觸、撞擊，導致壓縮空氣不能與混合泡沫液充分撞擊，大大降低了泡沫的起泡能力，使得混合泡沫液的發泡倍數低而且泡孔不均勻、穩定性差；

3、壓縮空氣從管路進入混合泡沫液的管道后，在與混合泡沫液撞擊過程中，壓縮空氣的壓力變小，使得發泡倍數低，發泡能力差，不能達到預訂的發泡效果。

技術實現要素：

本發明的目的在于：針對現有技術存在的壓縮空氣與混合泡沫液不能充分接觸、撞擊導致發泡倍數低、發泡能力差的問題，提供一種氣液混合裝置，該氣液混合裝置通過將壓縮空氣從多個方向與混合泡沫液接觸、混合，使形成的泡沫直徑更加均勻，穩定性更好，解決了現有技術中壓縮空氣從一個方向與混合泡沫液進行混合發泡的問題，該氣液混合裝置結構簡單，通過將壓縮空氣與混合泡沫液充分接觸、撞擊，使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

為了實現上述發明目的，本發明提供了以下技術方案：

一種氣液混合裝置，包括混合主體，所述混合主體包括泡沫液進口和與泡沫液進口相通的泡沫液出口，所述泡沫液進口和泡沫液出口之間為泡沫液混合腔，該泡沫液混合腔上設有多個用于通入壓縮空氣的空氣進口，所述空氣進口與泡沫液進口相通。

混合主體包括泡沫液進口和泡沫液出口，所述泡沫液進口用于通入混合泡沫液，所述泡沫液出口用于排出（輸出）發泡后的混合泡沫液，泡沫液進口和泡沫液出口相通，使泡沫液從進口一端進入后在泡沫液混合腔進行充分接觸、撞擊、發泡，發泡后的泡沫液從泡沫液出口排出，發泡后的泡沫液用于滅火等需要泡沫液的場合。

泡沫液混合腔用于泡沫液的發泡，通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

優選的，所述混合主體上連接有與泡沫液混合腔適配的壓縮空氣蓋，所述壓縮空氣蓋上設有與多個所述空氣進口相通的內凹槽，該壓縮空氣蓋安裝在混合主體上時，所述內凹槽與外部封閉，所述內凹槽上開設有用于通入壓縮空氣的總進氣口。

設置壓縮空氣蓋，并且在壓縮空氣蓋上布置有內凹槽，所述壓縮空氣蓋與混合主體連接后，其位于泡沫液混合腔的外側，壓縮空氣蓋的內凹槽與外部空間成封閉狀態，同時該內凹槽與泡沫液混合腔上的空氣進氣口相通，使壓縮空氣通過內凹槽進入空氣進氣口，在壓縮空氣蓋上開設有總進氣口，該總進氣口與內凹槽是相通的，氣液混合裝置在工作時，通過總進氣口與壓縮空氣外部接口連接，向壓縮空氣蓋內部供氣，氣體從內凹槽進入空氣進氣口，然后在泡沫液混合腔內與泡沫液混合、撞擊并發泡。

采取上述結構，可以簡化壓縮空氣外部接口與氣液混合裝置的連接，由于在氣液混合裝置上設置有多個空氣進氣口，需要同時與壓縮空氣外部接口連接，采取這種結構，只需要通過總進氣口即可完成壓縮空氣的供給，結構更加簡單實用，而且可以保證各個空氣進氣口進入的空氣壓力是相同的，使形成的泡沫直徑更加均勻、自析時間更長，發泡效果非常好。

優選的，所述泡沫液進口和泡沫液出口為圓形管路，所述泡沫液混合腔為發泡管路，且三者的軸線重疊。

發泡管路的兩端分別與泡沫液進口管路和泡沫液出口管路連接，且三者的軸線重疊，處于同一直線上，即發泡管路、泡沫液進口管路和泡沫液出口管路同心連接，氣液混合裝置在使用時，泡沫液進口用于輸入混合泡沫液，泡沫液出口用于輸出發泡后的泡沫液，泡沫液在發泡管路內進行撞擊、混合。

將泡沫液進口、泡沫液出口和泡沫液混合腔均布置為圓形管路，使泡沫液在氣液混合裝置中混合時，保持較好的流動性，便于及時輸入、輸出，而發泡管路、泡沫液進口管路和泡沫液出口管路同心連接，能進一步加強混合泡沫液在裝置中流通的順暢性。

優選的，所述空氣進口為圓形管路，其直徑小于發泡管路的直徑。通過總進氣口源源不斷地向壓縮空氣蓋的內凹槽中輸入壓縮空氣，輸入的壓縮空氣壓力保持不變，現有技術中，壓縮空氣通過管路通向混合泡沫液管道時，由于壓力小，難以有效沖擊、接觸，發泡率較低。

采取上述結構，使壓縮空氣通過內凹槽進入空氣進口后，由于空氣進口管路的直徑較小，所以在空氣進口管路內，壓縮空氣的流動速度快，壓力更大，能對通過發泡管路的混合泡沫液形成沖擊效果，從而保證壓縮空氣與混合泡沫液充分撞擊、接觸，使得發泡倍數高，發泡能力強。

優選的，多個所述空氣進口布置在發泡管路上，且處于同一平面上，且該平面與發泡管路的軸線垂直。

將多個所述空氣進口布置在同一平面上，使通過空氣進口的多股壓縮空氣能對經過的泡沫液同時進行混合發泡，使形成的泡沫泡孔更加均勻，而且采取這種方式，也能使發泡率達到較高的程度。

優選的，所述發泡管路的直徑同時小于泡沫液進口和泡沫液出口管路的直徑。將發泡管路的直徑布置為同時小于泡沫液進口和泡沫液出口管路的直徑，有效降低了混合泡沫液與壓縮空氣接觸時的截面寬度，從而保證壓縮空氣能將混合泡沫液擊穿，二者充分接觸混合，使混合泡沫液充分發泡，發泡率更高。

優選的，所述空氣進口為四個，且四個所述空氣進口均勻布置。四個所述空氣進口沿發泡管路的外壁外圍一圈均勻布置，使混合泡沫液與壓縮空氣接觸混合時，每個方向上受到的撞擊力是均勻相同的，發泡后的泡沫泡孔更加均勻，自析時間長，泡沫的穩定性較好。

優選的，所述發泡管路與泡沫液進口之間設置有第一過渡段，所述發泡管路和泡沫液出口管路之間設置有第二過渡段，使發泡管路分別與泡沫液進口和泡沫液出口管路圓滑過渡。所述泡沫液出口管路和泡沫液進口管路的直徑相同，所述第一過渡段和第二過渡結構為兩個尺寸相同的大小頭，第一過渡段的大徑端與泡沫液進口管路端部連接，第一過渡段的小徑端與發泡管路連接，同樣的，第二過渡段的小徑端與發泡管路連接，第二過渡段的大徑端與泡沫液出口管路的端部連接，第一過渡段分別與發泡管路和泡沫液進口管路連接時，在連接處為圓滑過渡，第二過渡段分別與發泡管路和泡沫液出口管路連接時，在連接處也為圓滑過渡，保證泡沫液在管路中順暢流動，保證發泡過程的正常進行。

優選的，所述壓縮空氣蓋與混合主體為一體式連接。

采取一體式結構，能有效保證壓縮空氣蓋與混合主體之間連接緊密，不會存在泄漏，壓力降低的情況，使通過壓縮空氣蓋內的壓縮空氣保持較高的壓力，從而實現壓縮空氣與泡沫液的充分撞擊、接觸、發泡。

優選的，所述壓縮空氣蓋與混合主體為可分離式連接。

壓縮空氣蓋與混合主體設置為分離式連接結構，能對壓縮空氣蓋進行自由拆卸，方便維護、保養。

與現有技術相比，本發明的有益效果：

1、通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果；

2、設置壓縮空氣蓋，并設有與多個空氣進氣口相通的內凹槽，在內凹槽上布置統一的總進氣口，可以簡化壓縮空氣外部接口與氣液混合裝置的連接，由于在氣液混合裝置上設置有多個空氣進氣口，需要同時與壓縮空氣外部接口連接，采取這種結構，只需要通過總進氣口即可完成壓縮空氣的供給，結構更加簡單實用，而且可以保證各個空氣進氣口進入的空氣壓力是相同的，使形成的泡沫直徑更加均勻、自析時間更長，發泡效果非常好；

3、將空氣進氣口的管路直徑設置為直徑小于發泡管路的直徑，使壓縮空氣通過內凹槽進入空氣進口后，由于空氣進口管路的直徑較小，所以在空氣進口管路內，壓縮空氣的流動速度快，壓力更大，能對通過發泡管路的混合泡沫液形成沖擊效果，從而保證壓縮空氣與混合泡沫液充分撞擊、接觸，使得發泡倍數高，發泡能力強；

4、將發泡管路的直徑布置為同時小于泡沫液進口和泡沫液出口管路的直徑，有效降低了混合泡沫液與壓縮空氣接觸時的截面寬度，從而保證壓縮空氣能將混合泡沫液擊穿，二者充分接觸混合，使混合泡沫液充分發泡，發泡率更高。

附圖說明

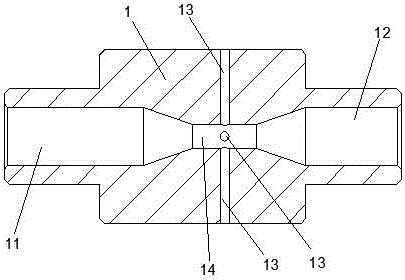

圖1為實施1的氣液混合裝置的結構示意圖。

圖2為實施2的氣液混合裝置的結構示意圖。

圖3為實施3的氣液混合裝置的結構示意圖。

圖中標記：1-混合主體，11-泡沫液進口，12-泡沫液出口，13-空氣進口，14-泡沫液混合腔，15-第一過渡段，16-第二過渡段，2-壓縮空氣蓋，21-內凹槽，22-總進氣口，3-密封圈。

具體實施方式

下面結合試驗例及具體實施方式對本發明作進一步的詳細描述。但不應將此理解為本發明上述主題的范圍僅限于以下的實施例，凡基于本發明內容所實現的技術均屬于本發明的范圍。

實施例1

如圖1所示，氣液混合裝置，包括混合主體1，所述混合主體1包括泡沫液進口11和與泡沫液進口11相通的泡沫液出口12，所述泡沫液進口11和泡沫液出口12之間為泡沫液混合腔14，該泡沫液混合腔14上設有多個用于通入壓縮空氣的空氣進口13，所述空氣進口13與泡沫液進口11相通。

混合主體1包括泡沫液進口11和泡沫液出口12，所述泡沫液進口11用于通入混合泡沫液，所述泡沫液出口12用于排出（輸出）發泡后的混合泡沫液，泡沫液進口11和泡沫液出口12相通，使泡沫液從進口一端進入后在泡沫液混合腔14內充分接觸、撞擊、發泡，發泡后的泡沫液從泡沫液出口12排出，發泡后的泡沫液用于滅火等需要泡沫液的場合。

泡沫液混合腔用于泡沫液的發泡，通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

混合主體1上連接有與泡沫液混合腔14適配的壓縮空氣蓋2，所述壓縮空氣蓋2上設有與多個所述空氣進口13相通的內凹槽21，該壓縮空氣蓋2安裝在混合主體1上時，所述內凹槽21與外部封閉，所述內凹槽21上開設有用于通入壓縮空氣的總進氣口22。

泡沫液進口11和泡沫液出口12為圓形管路，所述泡沫液混合腔14為發泡管路，且三者的軸線重疊。

發泡管路的兩端分別與泡沫液進口11管路和泡沫液出口12管路連接，且三者的軸線重疊，處于同一直線上，即發泡管路、泡沫液進口11管路和泡沫液出口12管路同心連接，氣液混合裝置在使用時，泡沫液進口11用于輸入混合泡沫液，泡沫液出口12用于輸出發泡后的泡沫液，泡沫液在發泡管路內進行撞擊、混合。

將泡沫液進口、泡沫液出口和泡沫液混合腔均布置為圓形管路，使泡沫液在氣液混合裝置中混合時，保持較好的流動性，便于及時輸入、輸出，而發泡管路、泡沫液進口管路和泡沫液出口管路同心連接，能進一步加強混合泡沫液在裝置中流通的順暢性。

多個所述空氣進口13布置在發泡管路上，且處于同一平面上，且該平面與發泡管路的軸線垂直，將多個所述空氣進口13布置在同一平面上，使通過空氣進口13的多股壓縮空氣能對經過的泡沫液同時進行混合發泡，使形成的泡沫泡孔更加均勻，而且采取這種方式，也能使發泡率達到較高的程度。

發泡管路的直徑同時小于泡沫液進口11和泡沫液出口12管路的直徑，將發泡管路的直徑布置為同時小于泡沫液進口11和泡沫液出口12管路的直徑，有效降低了混合泡沫液與壓縮空氣接觸時的截面寬度，從而保證壓縮空氣能將混合泡沫液擊穿，二者充分接觸混合，使混合泡沫液充分發泡，發泡率更高。

空氣進口13的數量為四個，且四個所述空氣進口13均勻布置，四個所述空氣進口13沿發泡管路的外壁外圍一圈均勻布置，使混合泡沫液與壓縮空氣接觸混合時，每個方向上受到的撞擊力是均勻相同的，發泡后的泡沫泡孔更加均勻，自析時間長，泡沫的穩定性較好。

本實施的氣液混合裝置通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

實施例2

如圖2所示，氣液混合裝置，包括混合主體1，所述混合主體1包括泡沫液進口11和與泡沫液進口11相通的泡沫液出口12，所述泡沫液進口11和泡沫液出口12之間為泡沫液混合腔14，該泡沫液混合腔14上設有多個用于通入壓縮空氣的空氣進口13，所述空氣進口13與泡沫液進口11相通。

混合主體1包括泡沫液進口11和泡沫液出口12，所述泡沫液進口11用于通入混合泡沫液，所述泡沫液出口12用于排出（輸出）發泡后的混合泡沫液，泡沫液進口11和泡沫液出口12相通，使泡沫液從進口一端進入后在泡沫液混合腔14內充分接觸、撞擊、發泡，發泡后的泡沫液從泡沫液出口12排出，發泡后的泡沫液用于滅火等需要泡沫液的場合。

泡沫液混合腔用于泡沫液的發泡，通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

混合主體1上連接有與泡沫液混合腔14適配的壓縮空氣蓋2，所述壓縮空氣蓋2上設有與多個所述空氣進口13相通的內凹槽21，該壓縮空氣蓋2安裝在混合主體1上時，所述內凹槽21與外部封閉，所述內凹槽21上開設有用于通入壓縮空氣的總進氣口22。

設置壓縮空氣蓋2，并且在壓縮空氣蓋2上布置有內凹槽21，所述壓縮空氣蓋2與混合主體1連接后，位于泡沫液混合腔14的外側，壓縮空氣蓋2的內凹槽21與外部空間成封閉狀態，同時該內凹槽21與泡沫液混合腔14上的空氣進氣口13相通，使壓縮空氣通過內凹槽21進入空氣進氣口13，在壓縮空氣蓋2上開設有總進氣口22，該總進氣口22與內凹槽21是相通的，氣液混合裝置在工作時，通過總進氣口22與壓縮空氣外部接口連接，向壓縮空氣蓋2內部供氣，氣體從內凹槽21進入空氣進氣口13，然后在泡沫液混合腔14內與泡沫液混合、撞擊并發泡。

采取上述結構，可以簡化壓縮空氣外部接口與氣液混合裝置的連接，由于在氣液混合裝置上設置有多個空氣進氣口，需要同時與壓縮空氣外部接口連接，采取這種結構，只需要通過總進氣口即可完成壓縮空氣的供給，結構更加簡單實用，而且可以保證各個空氣進氣口進入的空氣壓力是相同的，使形成的泡沫直徑更加均勻、自析時間更長，發泡效果非常好。

泡沫液進口11和泡沫液出口12為圓形管路，所述泡沫液混合腔14為發泡管路，且三者的軸線重疊。

發泡管路的兩端分別與泡沫液進口11管路和泡沫液出口12管路連接，且三者的軸線重疊，處于同一直線上，即發泡管路、泡沫液進口11管路和泡沫液出口12管路同心連接，氣液混合裝置在使用時，泡沫液進口11用于輸入混合泡沫液，泡沫液出口12用于輸出發泡后的泡沫液，泡沫液在發泡管路內進行撞擊、混合。

將泡沫液進口、泡沫液出口和泡沫液混合腔均布置為圓形管路，使泡沫液在氣液混合裝置中混合時，保持較好的流動性，便于及時輸入、輸出，而發泡管路、泡沫液進口管路和泡沫液出口管路同心連接，能進一步加強混合泡沫液在裝置中流通的順暢性。

空氣進口13為圓形管路，其直徑小于發泡管路的直徑，通過總進氣口22源源不斷地向壓縮空氣蓋2的內凹槽21中輸入壓縮空氣，輸入的壓縮空氣壓力保持不變，現有技術中，壓縮空氣通過管路通向混合泡沫液管道時，由于壓力小，難以有效沖擊、接觸，發泡率較低。

采取上述結構，使壓縮空氣通過內凹槽進入空氣進口后，由于空氣進口管路的直徑較小，所以在空氣進口管路內，壓縮空氣的流動速度快，壓力更大，能對通過發泡管路的混合泡沫液形成沖擊效果，從而保證壓縮空氣與混合泡沫液充分撞擊、接觸，使得發泡倍數高，發泡能力強。

多個所述空氣進口13布置在發泡管路上，且處于同一平面上，且該平面與發泡管路的軸線垂直，將多個所述空氣進口13布置在同一平面上，使通過空氣進口13的多股壓縮空氣能對經過的泡沫液同時進行混合發泡，使形成的泡沫泡孔更加均勻，而且采取這種方式，也能使發泡率達到較高的程度。

發泡管路的直徑同時小于泡沫液進口11和泡沫液出口12管路的直徑，將發泡管路的直徑布置為同時小于泡沫液進口11和泡沫液出口12管路的直徑，有效降低了混合泡沫液與壓縮空氣接觸時的截面寬度，從而保證壓縮空氣能將混合泡沫液擊穿，二者充分接觸混合，使混合泡沫液充分發泡，發泡率更高。

空氣進口13的數量為四個，且四個所述空氣進口13均勻布置，四個所述空氣進口13沿發泡管路的外壁外圍一圈均勻布置，使混合泡沫液與壓縮空氣接觸混合時，每個方向上受到的撞擊力是均勻相同的，發泡后的泡沫泡孔更加均勻，自析時間長，泡沫的穩定性較好。

發泡管路與泡沫液進口11之間設置有第一過渡段15，所述發泡管路和泡沫液出口12管路之間設置有第二過渡段16，使發泡管路分別與泡沫液進口11和泡沫液出口12管路圓滑過渡，所述泡沫液出口12管路和泡沫液進口11管路的直徑相同，所述第一過渡段15和第二過渡段16為兩個尺寸相同的大小頭，第一過渡段15的大徑端與泡沫液進口11管路端部連接，第一過渡段15的小徑端與發泡管路連接，同樣的，第二過渡段16的小徑端與發泡管路連接，第二過渡段16的大徑端與泡沫液出口12管路的端部連接，第一過渡段15分別與發泡管路和泡沫液進口11管路連接時，在連接處為圓滑過渡，第二過渡段16分別與發泡管路和泡沫液出口12管路連接時，在連接處也為圓滑過渡，保證泡沫液在管路中順暢流動，保證發泡過程的正常進行。

壓縮空氣蓋2與混合主體1為可分離式連接，壓縮空氣蓋2與混合主體1設置為分離式連接結構，能對壓縮空氣蓋2進行自由拆卸，方便維護、保養。壓縮空氣蓋2與混合主體1連接時，在壓縮空氣蓋2和混合主體1上分別對應開設螺紋，通過螺紋進行連接，在二者的連接處還設置有密封圈3，通過密封圈3加強二者之間的密封，避免壓縮空氣蓋2與混合主體1之間的內凹槽22與外界密封不緊密，導致壓縮空氣的壓力減小，影響正常的發泡過程。

實施例3

如圖3所示，氣液混合裝置，包括混合主體1，所述混合主體1包括泡沫液進口11和與泡沫液進口11相通的泡沫液出口12，所述泡沫液進口11和泡沫液出口12之間為泡沫液混合腔14，該泡沫液混合腔14上設有多個用于通入壓縮空氣的空氣進口13，所述空氣進口13與泡沫液進口11相通。

混合主體1包括泡沫液進口11和泡沫液出口12，所述泡沫液進口11用于通入混合泡沫液，所述泡沫液出口12用于排出（輸出）發泡后的混合泡沫液，泡沫液進口11和泡沫液出口12相通，使泡沫液從進口一端進入后在泡沫液混合腔14內充分接觸、撞擊、發泡，發泡后的泡沫液從泡沫液出口12排出，發泡后的泡沫液用于滅火等需要泡沫液的場合。

泡沫液混合腔用于泡沫液的發泡，通過在泡沫液混合腔上開設多個空氣進口，多個所述空氣進口同時用于通入壓縮空氣，使壓縮空氣從多個進口進入泡沫液混合腔中，從而達到與混合泡沫液充分接觸、撞擊的目的，開設多個空氣進口后，壓縮空氣與混合泡沫液接觸面積更大，接觸更充分，從而解決了從一個方向通入壓縮空氣導致接觸、撞擊不充分的問題，使使混合泡沫液充分發泡、發泡倍數較高，具有較好的發泡效果。

混合主體1上連接有與泡沫液混合腔14適配的壓縮空氣蓋2，所述壓縮空氣蓋2上設有與多個所述空氣進口13相通的內凹槽21，該壓縮空氣蓋2安裝在混合主體1上時，所述內凹槽21與外部封閉，所述內凹槽21上開設有用于通入壓縮空氣的總進氣口22。

設置壓縮空氣蓋2，并且在壓縮空氣蓋2上布置有內凹槽21，所述壓縮空氣蓋2與混合主體1連接后，位于泡沫液混合腔14的外側，壓縮空氣蓋2的內凹槽21與外部空間成封閉狀態，同時該內凹槽21與泡沫液混合腔14上的空氣進氣口13相通，使壓縮空氣通過內凹槽21進入空氣進氣口13，在壓縮空氣蓋2上開設有總進氣口22，該總進氣口22與內凹槽21是相通的，氣液混合裝置在工作時，通過總進氣口22與壓縮空氣外部接口連接，向壓縮空氣蓋2內部供氣，氣體從內凹槽21進入空氣進氣口13，然后在泡沫液混合腔14內與泡沫液混合、撞擊并發泡。

采取上述結構，可以簡化壓縮空氣外部接口與氣液混合裝置的連接，由于在氣液混合裝置上設置有多個空氣進氣口，需要同時與壓縮空氣外部接口連接，采取這種結構，只需要通過總進氣口即可完成壓縮空氣的供給，結構更加簡單實用，而且可以保證各個空氣進氣口進入的空氣壓力是相同的，使形成的泡沫直徑更加均勻、自析時間更長，發泡效果非常好。

泡沫液進口11和泡沫液出口12為圓形管路，所述泡沫液混合腔14為發泡管路，且三者的軸線重疊。

發泡管路的兩端分別與泡沫液進口11管路和泡沫液出口12管路連接，且三者的軸線重疊，處于同一直線上，即發泡管路、泡沫液進口11管路和泡沫液出口12管路同心連接，氣液混合裝置在使用時，泡沫液進口11用于輸入混合泡沫液，泡沫液出口12用于輸出發泡后的泡沫液，泡沫液在發泡管路內進行撞擊、混合。

將泡沫液進口、泡沫液出口和泡沫液混合腔均布置為圓形管路，使泡沫液在氣液混合裝置中混合時，保持較好的流動性，便于及時輸入、輸出，而發泡管路、泡沫液進口管路和泡沫液出口管路同心連接，能進一步加強混合泡沫液在裝置中流通的順暢性。

空氣進口13為圓形管路，其直徑小于發泡管路的直徑，通過總進氣口22源源不斷地向壓縮空氣蓋2的內凹槽21中輸入壓縮空氣，輸入的壓縮空氣壓力保持不變，現有技術中，壓縮空氣通過管路通向混合泡沫液管道時，由于壓力小，難以有效沖擊、接觸，發泡率較低。

采取上述結構，使壓縮空氣通過內凹槽進入空氣進口后，由于空氣進口管路的直徑較小，所以在空氣進口管路內，壓縮空氣的流動速度快，壓力更大，能對通過發泡管路的混合泡沫液形成沖擊效果，從而保證壓縮空氣與混合泡沫液充分撞擊、接觸，使得發泡倍數高，發泡能力強。

多個所述空氣進口13布置在發泡管路上，且處于同一平面上，且該平面與發泡管路的軸線垂直，將多個所述空氣進口13布置在同一平面上，使通過空氣進口13的多股壓縮空氣能對經過的泡沫液同時進行混合發泡，使形成的泡沫泡孔更加均勻，而且采取這種方式，也能使發泡率達到較高的程度。

發泡管路的直徑同時小于泡沫液進口11和泡沫液出口12管路的直徑，將發泡管路的直徑布置為同時小于泡沫液進口11和泡沫液出口12管路的直徑，有效降低了混合泡沫液與壓縮空氣接觸時的截面寬度，從而保證壓縮空氣能將混合泡沫液擊穿，二者充分接觸混合，使混合泡沫液充分發泡，發泡率更高。

空氣進口13的數量為四個，且四個所述空氣進口13均勻布置，四個所述空氣進口13沿發泡管路的外壁外圍一圈均勻布置，使混合泡沫液與壓縮空氣接觸混合時，每個方向上受到的撞擊力是均勻相同的，發泡后的泡沫泡孔更加均勻，自析時間長，泡沫的穩定性較好。很顯然地，空氣進口的數量也可以采用兩個、三個，也可以采用五個及以上。

混合主體和壓縮空氣蓋的材質以不銹鋼為優良，也可以采用其他的材質制得。

發泡管路與泡沫液進口11之間設置有第一過渡段15，所述發泡管路和泡沫液出口12管路之間設置有第二過渡段16，使發泡管路分別與泡沫液進口11和泡沫液出口12管路圓滑過渡，所述泡沫液出口12管路和泡沫液進口11管路的直徑相同，所述第一過渡段15和第二過渡段16為兩個尺寸相同的大小頭，第一過渡段15的大徑端與泡沫液進口11管路端部連接，第一過渡段15的小徑端與發泡管路連接，同樣的，第二過渡段16的小徑端與發泡管路連接，第二過渡段16的大徑端與泡沫液出口12管路的端部連接，第一過渡段15分別與發泡管路和泡沫液進口11管路連接時，在連接處為圓滑過渡，第二過渡段16分別與發泡管路和泡沫液出口12管路連接時，在連接處也為圓滑過渡，保證泡沫液在管路中順暢流動，保證發泡過程的正常進行。

壓縮空氣蓋2與混合主體1為一體式連接，采取一體式結構，能有效保證壓縮空氣蓋2與混合主體1之間連接緊密，不會存在泄漏，壓力降低的情況，使通過壓縮空氣蓋2內的壓縮空氣保持較高的壓力，從而實現壓縮空氣與泡沫液的充分撞擊、接觸、發泡。當采用一體式結構時，考慮到加工問題，可以分別制作壓縮空氣蓋和混合主體，然后再將二者進行焊接連接。
