本技術涉及印刷機，具體為一種印刷機專用水冷散熱印刷輥。

背景技術：

1、冷卻輥是一種大型金屬輥筒，內部具有空心結構。在印刷過程中，墨水被印在版材上，并隨著印刷機的轉動傳送到冷卻輥上。冷卻輥通過內部輸送系統排出熱量，從而降低墨水的溫度，使其固化在版材上。

2、目前公告號cn212920768u的專利公開了一種印刷機專用水冷散熱印刷輥，包括支撐底座以及設置在支撐底座上方的印刷輥體，所述支撐底座呈中空設置的長方體結構，支撐底座的頂端面兩側中間處均焊接有一組豎直設置的支撐桿，所述支撐桿為t型桿，支撐桿的t型頂端均開設有弧形的底槽，所述印刷輥體兩端連接的輥軸均卡在底槽中，兩組所述輥軸固定在印刷輥體兩側的中間處，且輥軸的內腔與印刷輥體的內腔相連通，輥軸的內部插接有轉動設置的支撐外管，印刷輥體的內部設置有與兩組支撐外管固定連接的支撐內管。該印刷機專用水冷散熱印刷輥，能夠將冷卻液鼓入進液管中并噴灑至印刷輥體的內表面上，使冷卻液與印刷輥體充分接觸，對印刷輥體表面的降溫效果更好更均勻。

3、但是仍然存在以下問題：

4、上述裝置將冷卻液通過進液管上的霧化噴頭噴向印刷輥內壁的方式進行冷卻降溫，霧化噴頭噴出的水霧覆蓋范圍有限，可能無法完全覆蓋整個印刷輥內壁，導致印刷輥內壁的冷卻效果不一致，部分區域可能過熱或過冷，未覆蓋到的區域可能無法得到有效的冷卻，從而影響整個印刷輥的散熱效果。

技術實現思路

1、本實用新型的目的是提出的一種印刷機專用水冷散熱印刷輥，提高冷卻液對印刷輥的冷卻效果。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種印刷機專用水冷散熱印刷輥，包括印刷輥體、支撐底座，出液管和回流管，所述印刷輥體的一側設有主管，且主管的一端延伸到印刷輥體的內部，主管與出液管連通設置，且印刷輥體的另一側設有副管，副管的一端延伸到印刷輥體的內部，且副管與回流管連通設置，主管與副管之間設有攪動裝置。

4、優選地，所述攪動裝置包括主管內壁固定連接的支撐桿，且支撐桿的另一端與副管內壁固定連接，位于所述印刷輥體內部的支撐桿側壁轉動套設有旋轉套，且旋轉套的側壁固定連接有多組螺旋葉。

5、優選地，所述螺旋葉的側壁開設有多組條形槽。

6、優選地，所述旋轉套的兩端固定連接有限位環，且位于限位環下方的支撐桿側壁開設有環槽，限位環的側壁與環槽的內壁滑動連接。

7、優選地，所述支撐桿的內壁開設有貫穿的風腔，且位于主管的一側設有抽風機，且抽風機的出風口與風腔連通設置。

8、優選地，所述抽風機的進風口設有濾網。

9、與現有技術對比，本實用新型具備以下有益效果：

10、本實用新型，通過設置印刷輥體、支撐底座、出液管、回流管、主管、副管和攪動裝置等配合使用，對印刷輥體進行冷卻時，出液管流出的冷卻液體經過主管后進入到印刷輥體的內部，會填充印刷輥體的內腔，避免有遺漏的區域，提高冷卻效率，之后冷卻液流過副管和與副管連通的回流管，方便進行循環利用，同時設置在主管和副管之間的攪拌裝置，會攪動印刷輥體內部的冷卻液，使得冷卻液旋轉流過印刷輥體，更均勻地覆蓋印刷輥體的內壁，從而提供更均勻的熱量傳遞和更好的冷卻效果。

技術特征：

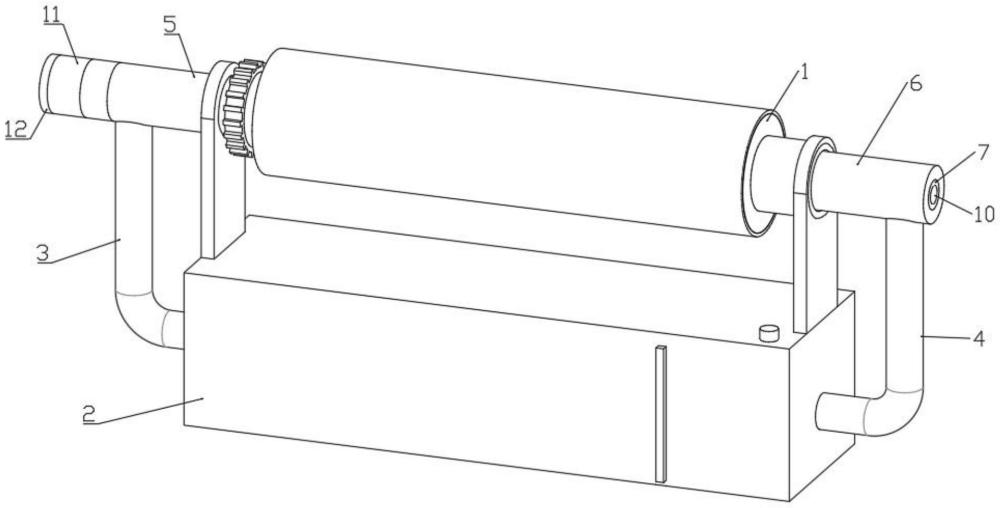

1.一種印刷機專用水冷散熱印刷輥，包括印刷輥體（1）、支撐底座（2），出液管（3）和回流管（4），其特征在于，所述印刷輥體（1）的一側設有主管（5），且主管（5）的一端延伸到印刷輥體（1）的內部，所述主管（5）與出液管（3）連通設置，且印刷輥體（1）的另一側設有副管（6），所述副管（6）的一端延伸到印刷輥體（1）的內部，且副管（6）與回流管（4）連通設置，所述主管（5）與副管（6）之間設有攪動裝置。

2.根據權利要求1所述的一種印刷機專用水冷散熱印刷輥，其特征在于，所述攪動裝置包括主管（5）內壁固定連接的支撐桿（7），且支撐桿（7）的另一端與副管（6）內壁固定連接，位于所述印刷輥體（1）內部的支撐桿（7）側壁轉動套設有旋轉套（8），且旋轉套（8）的側壁固定連接有多組螺旋葉（9）。

3.根據權利要求2所述的一種印刷機專用水冷散熱印刷輥，其特征在于，所述螺旋葉（9）的側壁開設有多組條形槽（13）。

4.根據權利要求2所述的一種印刷機專用水冷散熱印刷輥，其特征在于，所述旋轉套（8）的兩端固定連接有限位環（15），且位于限位環（15）下方的支撐桿（7）側壁開設有環槽（14），所述限位環（15）的側壁與環槽（14）的內壁滑動連接。

5.根據權利要求2或4所述的一種印刷機專用水冷散熱印刷輥，其特征在于，所述支撐桿（7）的內壁開設有貫穿的風腔（10），且位于主管（5）的一側設有抽風機（11），且抽風機（11）的出風口與風腔（10）連通設置。

6.根據權利要求5所述的一種印刷機專用水冷散熱印刷輥，其特征在于，所述抽風機（11）的進風口設有濾網（12）。

技術總結
本技術涉及印刷機技術領域，且公開一種印刷機專用水冷散熱印刷輥，包括印刷輥體、支撐底座，出液管和回流管，所述印刷輥體的一側設有主管，且主管的一端延伸到印刷輥體的內部；通過設置印刷輥體、支撐底座、出液管、回流管、主管、副管和攪動裝置等配合使用，對印刷輥體進行冷卻時，出液管流出的冷卻液體經過主管后進入到印刷輥體的內部，會填充印刷輥體的內腔，避免有遺漏的區域，提高冷卻效率，之后冷卻液流過副管和與副管連通的回流管，方便進行循環利用，同時設置在主管和副管之間的攪拌裝置，會攪動印刷輥體內部的冷卻液，使得冷卻液旋轉流過印刷輥體，更均勻地覆蓋印刷輥體的內壁，從而提供更均勻的熱量傳遞和更好的冷卻效果。

技術研發人員：蔣宗華,蔡興鈞
受保護的技術使用者：深圳中略印刷包裝有限公司
技術研發日：20240627
技術公布日：2025/4/28
