本發明五金模具屬于技術領域，具體涉及一種可去毛刺的五金模具。

背景技術：

五金模具是在工業生產中，用各種壓力機和裝在壓力機上的專用工具，通過壓力把金屬材料制出所需形狀的零件或制品，這種專用工具統稱為五金模具。我們日常生產、生活中所用到的各種工具和產品，大到機床底座，小到一個胚頭螺絲、紐扣以及各種家用電器的外殼，無不與模具有著密切的關系。模具的形狀決定著這些產品的外形，模具的加工質量與精度也就決定著這些產品的質量。因為各種產品的材質、外觀、規格及用途的不同，模具分為了鑄造模、鍛造模、壓鑄模、沖壓模等非塑膠模具，以及塑膠模具。

現有的五金模具在進行擠壓成型的過程中容易使得工件的表面存在較多的毛刺，使得成模后需要進行去毛刺步驟，為此我們提出一種可去毛刺的五金模具。

技術實現要素：

本發明的目的在于提供一種可去毛刺的五金模具，以解決上述背景技術中提出的現有的五金模具在進行擠壓成型的過程中容易使得工件的表面存在較多的毛刺，使得成模后需要進行去毛刺步驟問題。

為實現上述目的，本發明提供如下技術方案：一種可去毛刺的五金模具，包括模具支撐底座和轉動電機，所述模具支撐底座的上表面中間位置處設置有定模板固定座，且模具支撐底座的左上方靠近定模板固定座的一端設置有上下移動滑桿，所述定模板固定座的上方中間位置處靠近上下移動滑桿的左下方設置有定模板，所述定模板的右側靠近上下移動滑桿的左側設置有彈簧伸縮桿，且定模板的上方靠近上下移動滑桿的左側中間位置處設置有動模板，所述動模板的下方靠近彈簧伸縮桿的左上方設置有套管，所述動模板的上方靠近上下移動滑桿的一端設置有動模板固定座，所述動模板固定座的上方中間位置處靠近上下移動滑桿的左上方設置有液壓伸縮桿，所述轉動電機安裝在動模板固定座的后下方中間位置處靠近模具支撐底座的上方，且轉動電機的下方靠近套管的后方設置有轉動磨片，所述模具支撐底座的后方設置有傳動電機，所述傳動電機的左下方設置有傳動皮帶，所述傳動皮帶的下方靠近模具支撐底座的一端設置有傳動輪，所述轉動電機和傳動電機與外部電源電性連接。

優選的，所述上下移動滑桿共設置有四個，且四個上下移動滑桿分別安裝在動模板固定座的兩側。

優選的，所述彈簧伸縮桿共設置有四個，且四個彈簧伸縮桿分別安裝在定模板的上方兩側。

優選的，所述傳動電機與傳動輪之間通過傳動皮帶固定連接。

優選的，所述定模板與定模板固定座之間通過螺栓固定連接。

與現有技術相比，本發明的有益效果是：該發明結構科學合理，使用安全方便，在模具中完成的工件表面都會有很多毛刺，而轉動磨片與定模板上的工件相接觸，使得工件前表面的毛刺被去除，同時模具支撐底座安裝在傳送帶上，可以在工件完成后通過外部控制傳送帶的前后移動，從而使得工件去完毛刺后又可回到原先工作位置，更加的方便實用。

附圖說明

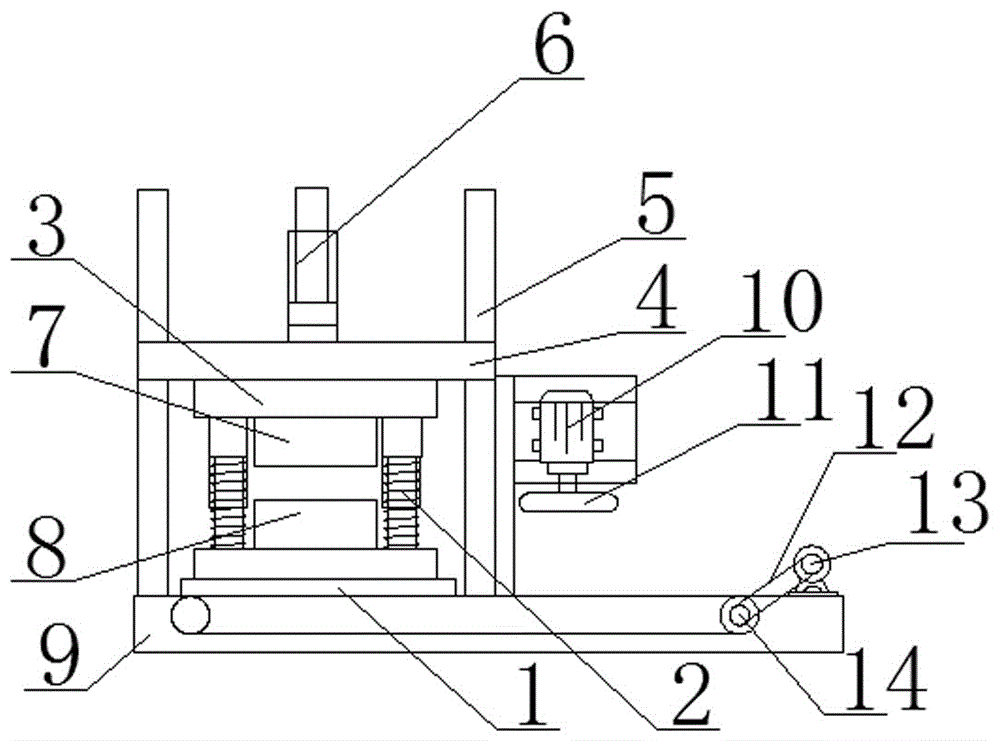

圖1為本發明的結構示意圖；

圖2為本發明的右視圖；

圖中：1-定模板固定座、2-彈簧伸縮桿、3-動模板、4-動模板固定座、5-上下移動滑桿、6-液壓伸縮桿、7-套管、8-定模板、9-模具支撐底座、10-轉動電機、11-轉動磨片、12-傳動皮帶、13-傳動電機、14-傳動輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供一種技術方案：一種可去毛刺的五金模具，包括模具支撐底座9和轉動電機10，模具支撐底座9的上表面中間位置處設置有定模板固定座1，且模具支撐底座9的左上方靠近定模板固定座1的一端設置有上下移動滑桿5，定模板固定座1的上方中間位置處靠近上下移動滑桿5的左下方設置有定模板8，定模板8的右側靠近上下移動滑桿5的左側設置有彈簧伸縮桿2，且定模板8的上方靠近上下移動滑桿5的左側中間位置處設置有動模板3，動模板3的下方靠近彈簧伸縮桿2的左上方設置有套管7，動模板3的上方靠近上下移動滑桿5的一端設置有動模板固定座4，動模板固定座4的上方中間位置處靠近上下移動滑桿5的左上方設置有液壓伸縮桿6，轉動電機10安裝在動模板固定座4的后下方中間位置處靠近模具支撐底座9的上方，且轉動電機10的下方靠近套管7的后方設置有轉動磨片11，模具支撐底座9的后方設置有傳動電機13，傳動電機13的左下方設置有傳動皮帶12，傳動皮帶12的下方靠近模具支撐底座9的一端設置有傳動輪14，轉動電機10和傳動電機13與外部電源電性連接。

為了使得動模板固定座4能夠在上下移動滑桿5上下滑動，本實施例中，優選的，上下移動滑桿5共設置有四個，且四個上下移動滑桿5分別安裝在動模板固定座4的兩側。

為了使得動模板3與定模板8接觸后被提升，本實施例中，優選的，彈簧伸縮桿2共設置有四個，且四個彈簧伸縮桿2分別安裝在定模板8的上方兩側。

為了使得傳動電機13的轉動帶動傳動輪14的轉動，本實施例中，優選的，傳動電機13與傳動輪14之間通過傳動皮帶12固定連接。

為了使得定模板8固定在定模板固定座1上，本實施例中，優選的，定模板8與定模板固定座1之間通過螺栓固定連接。

本發明中的轉動磨片11安裝在轉動電機10 的下方，在模具支撐底座9安裝有固定架，轉動電機10安裝在固定架上，不會影響動模板固定座4的上下移動，且固定架上可以調節高度，根據定模板8的高度而調節。

本發明的工作原理及使用流程：該可去毛刺的五金模具的定模板8固定安裝在定模板固定座1上，然后將動模板3固定安裝在動模板固定座4上，上方的液壓伸縮桿6連接外部的液壓泵，在液壓伸縮桿6的上下移動中帶動動模板固定座4在上下移動滑桿5上移動，下降時動模板3與定模板8開始擠壓，在定模板8內部的槽內形成工件，然后傳動電機13帶動傳動輪14轉動，從而使得傳送帶轉動，使得定模板8移動至轉動磨片11的下方，轉動磨片11在轉動電機10的轉動下對工件進行打磨。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
