本實用新型屬于軸承生產設備的技術領域，具體為一種軸承外套壓出裝置。

背景技術：

軸承是當代機械設備中一種重要零部件，它的主要功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，并保證其回轉精度，按運動元件摩擦性質的不同，軸承可分為滾動軸承和滑動軸承兩大類，其中滾動軸承已經標準化、系列化，但與滑動軸承相比它的徑向尺寸、振動和噪聲較大，價格也較高，軸承在使用過程時，常常需要將軸承外套與軸承座之間分離，現有的工廠內，操作人員在使用的過程中，使用不便，危險性高。

技術實現要素：

本實用新型的目的在于提供一種軸承外套壓出裝置，更加安全，操作簡單，損傷小。

為了解決上述技術問題，本實用新型采用的技術方案是：

一種軸承外套壓出裝置，包括底座、安裝在底座上工作臺、安裝在工作臺旁的支架、安裝在支架上的沖壓裝置和安裝支架上的噴油裝置，沖壓裝置位于工作臺的正上方，沖壓裝置包括安裝支架上的電機、與電機輸出軸連接的轉動輪、轉動輪安裝架、一端與轉動輪非中心位置連接的壓桿和安裝在壓桿另一端的沖頭，轉動輪轉動安裝在轉動輪安裝架上，沖頭正對工作臺中心位置，工作臺中心位置設有放置臺，放置臺包括臺面、軸承外套通道和位于軸承外套通道下口的外套收集槽，軸承外套通道的直徑大于軸承外套直徑并且小于軸承座直徑，臺面上設有軸承座定位桿，噴油裝置包括油箱、安裝在油箱內的泵、控制泵開啟與關閉的控制裝置、一端與泵連接的輸送管和安裝在輸送管另一端的噴嘴。

進一步的，在支架上設有照明裝置。

進一步的，臺面上設有定位孔，軸承座定位桿安裝在定位孔內，在以臺面中心為圓心的若干個同心圓上均設置有多個定位孔，根據軸承座的大小不同，選擇不同位置的定位孔定位。

進一步的，工作臺上設有防護罩，防護罩上端面設有壓桿通孔，防護罩正面設有放置孔，放置孔內設置有光電傳感器。

本實用新型的有益效果是：

設有防護罩，操作人員更加安全，放置孔內設置有光電傳感器，操作人員的手臂未能抽出，沖壓裝置不能開啟，保證了操作人員的安全；臺面上設置有多個定位孔，方便多不同尺寸的軸承座定位；操作簡單，減輕操作人員的工作量，解放人力。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為本實用新型示意圖。

圖2為本實用新型中工作臺示意圖。

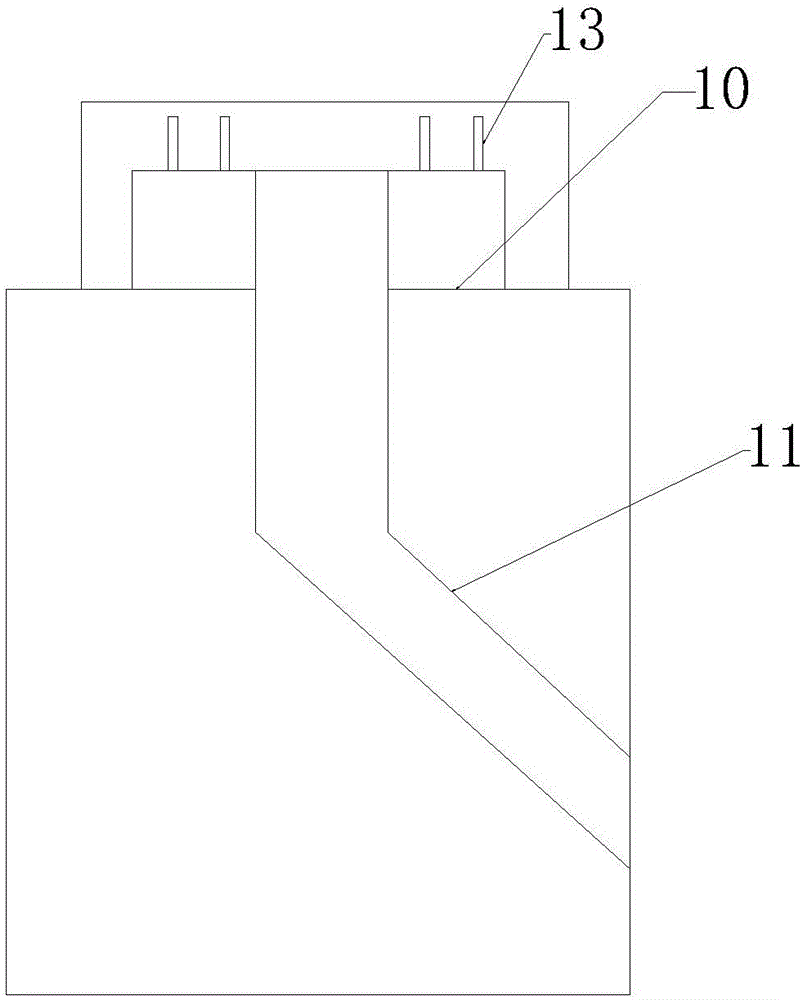

圖3為本實用新型中臺面示意圖。

圖4為本實用新型中防護罩示意圖。

具體實施方式

以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利要求限定和覆蓋的多種不同方式實施。

如附圖所示，一種軸承外套壓出裝置，包括底座1、安裝在底座1上工作臺2、安裝在工作臺2旁的支架3、安裝在支架3上的沖壓裝置和安裝支架3上的噴油裝置，沖壓裝置位于工作臺2的正上方，沖壓裝置包括安裝支架3上的電機4、與電機4輸出軸連接的轉動輪5、轉動輪安裝架6、一端與轉動輪5非中心位置連接的壓桿7和安裝在壓桿7另一端的沖頭8，轉動輪5轉動安裝在轉動輪安裝架6上，沖頭7正對工作臺2中心位置，工作臺2中心位置設有放置臺9，放置臺9包括臺面10、軸承外套通道11和位于軸承外套通道11下口的外套收集槽12，軸承外套通道11的直徑大于軸承外套直徑并且小于軸承座直徑，臺面10上設有軸承座定位桿13，噴油裝置包括油箱14、安裝在油箱14內的泵15、控制泵15開啟與關閉的控制裝置16、一端與泵15連接的輸送管17和安裝在輸送管17另一端的噴嘴18，在支架3上設有照明裝置19，臺面10上設有定位孔20，軸承座定位桿13安裝在定位孔20內，在以臺面10中心為圓心的若干個同心圓上均設置有多個定位孔20，根據軸承座的大小不同，選擇不同位置的定位孔20定位，工作臺2上設有防護罩21，臺面10位于防護罩21內，防護罩21上端面設有壓桿通孔22，防護罩21正面設有放置孔23，放置孔23內設置有光電傳感器24。

使用防護罩21，保護操作人員，設置有放置孔23，軸承座穿過放置孔進出防護罩21，在實際使用中，防護罩21雖然可以有效的保護操作人員，但是，防護罩21也妨礙了操作人員的工作，設有另一種實施方案，保護操作人員，在臺面10端面上設有兩塊擋板，擋塊阻止操作人員將手伸到沖頭下方。

噴油裝置方便操作人員對軸承座噴油，是實際生產過程中，使用噴油裝置昂貴，不適用，設有另一種實施方案，設有潤滑油存儲槽和毛刷，利用毛刷對軸承座添加潤滑油。

沖壓裝置利用電機4提供動力，軸承座分離效果好，設有另一種實施方案，沖壓裝置包括安裝在支架上的氣缸、安裝在氣缸活塞桿端面上的沖頭和氣缸控制器。

將帶有軸承外套的軸承座穿過放置孔23放置在臺面上，軸承座定位桿13對軸承座定位，光電傳感器24檢測操作人員是否將手臂拿出，檢測到操作人員的手臂拿出后，電機4啟動壓桿7下降，沖頭8對軸承外套作用，軸承外套落入軸承外套通道11內進入到外套收集槽12內，使用噴油裝置，對軸承外套降溫。

以上所述的本實用新型實施方式，并不構成對本實用新型保護范圍的限定,任何在本實用新型的精神和原則之內所作的修改、等同替換和改進等，均應包含在本實用新型的權利要求保護范圍之內。
