本發明涉及顯示器背板加工設備，特別是一種顯示器背板邊框結構折彎成型系統。

背景技術：

1、顯示器背板是顯示器的重要組成部件，起到對顯示屏的承載和保護作用，其邊框結構與顯示屏組件緊密配合，故而背板的邊框的結構以及精度，對顯示器的結構穩定以及整體質量起到至關重要的作用。f折邊框是一種強度較高的邊框結構，通常通過多臺設備多次折彎加工成型，影響加工效率，而一些一次成型設備，雖能夠一步到位，但由于需一次成型復雜結構，模具結構設計復雜，對于模具位置精度的控制較為困難，精度難以保證，進而對f折邊框結構的成型精度造成影響。

技術實現思路

1、發明目的：為了克服現有技術中存在的不足，本發明提供一種顯示器背板邊框結構折彎成型系統，保證背板多側邊f(xié)折邊框結構的成型精度。

2、技術方案：為實現上述目的，本發明的一種顯示器背板邊框結構折彎成型系統，包括中心定位臺，用于定位放置背板，所述中心定位臺邊緣設置有內模板，所述背板側邊折彎為f折邊框結構后同時與所述內模板的上端面、下端面以及外側面貼合；

3、所述中心定位臺外側對應于其上背板需成型f折的側邊設置有折彎機構，所述折彎機構用于由外至內的將所述背板側邊逐段彎折為f折邊框結構，多個所述折彎機構通過液壓系統控制同步動作；

4、所述折彎機構包括支撐組件、壓緊機構和沖壓組件，所述支撐組件升降設置，其上升至上限位置時，其上端面與所述內模板的上端面齊平；

5、所述沖壓組件包括多個沖塊，多個所述沖塊按沖壓動作順序依次設置有上沖塊、第一下沖塊、側沖塊以及第二下沖塊；

6、所述壓緊機構與第一下沖塊和第二下沖塊三者構成施壓組件，所述施壓組件用于壓緊所述背板側邊在所述支撐組件上；

7、所述支撐組件為多升降模塊的拼接結構，多個所述升降模塊、多個所述沖塊以及壓緊機構通于所述液壓系統控制動作配合，用于構成各段折彎動作對應的凹模結構。

8、進一步地，所述上沖塊與所述支撐組件的外側面貼合，所述上沖塊與所述支撐組件外側面通過第一限位結構配合滑動，所述第一限位結構用于限制所述上沖塊的滑動上限位置；所述上沖塊內側面與所述施壓組件外測面之間的間距為一個背板側邊厚度。

9、進一步地，所述支撐組件包括最外側的第一支撐單元和其內側的第二支撐單元，所述第一支撐單元和所述第二支撐單元間通過第二限位結構配合滑動，所述第二限位結構用于限制所述第一支撐單元相對所述第二支撐單元的滑動下限位置。

10、進一步地，所述施壓組件由外至內依次為所述第一下沖塊、第二下沖塊和壓緊機構，所述第一下沖塊與所述第二下沖塊的外側面貼靠滑動配合，所述第一下沖塊的寬度為所述f折的對折部分寬度。

11、進一步地，所述第一下沖塊與所述第二下沖塊的外側面通過第三限位結構配合滑動，所述第三限位結構用于限制所述第一下沖塊的滑動下限位置。

12、進一步地，所述支撐組件還包括第三支撐單元，所述第三支撐單元位于所述第二支撐單元內側，所述側沖塊橫向推進靠近所述第三支撐單元。

13、進一步地，所述壓緊機構壓緊所述背板側邊在所述內模板上端面，所述第二下沖塊貼合所述壓緊機構外側面升降滑移，所述內模板下方設置有整形塊，所述整形塊貼合所述中心定位臺側壁升降設置。

14、進一步地，所述第一限位結構、第二限位結構以及第三限位結構三者在限位位置均設置有感應模塊，依次對應為第一感應模塊、第二感應模塊和第三感應模塊，所述第一感應模塊控制信號傳輸連接至所述上沖塊和所述第一支撐單元的液壓閥，所述第二感應模塊控制信號傳輸連接至所述第一下沖塊的液壓閥，所述第三感應模塊控制信號傳輸連接至上沖塊、第一支撐單元、第二支撐單元、第一下沖塊以及側沖塊的液壓閥。

15、進一步地，包括以下步驟：

16、s1、所述支撐組件上移至極限位置，定位放置背板在所述中心定位臺；

17、s2、所述施壓組件壓緊所述背板側邊在所述支撐組件和內模板上；

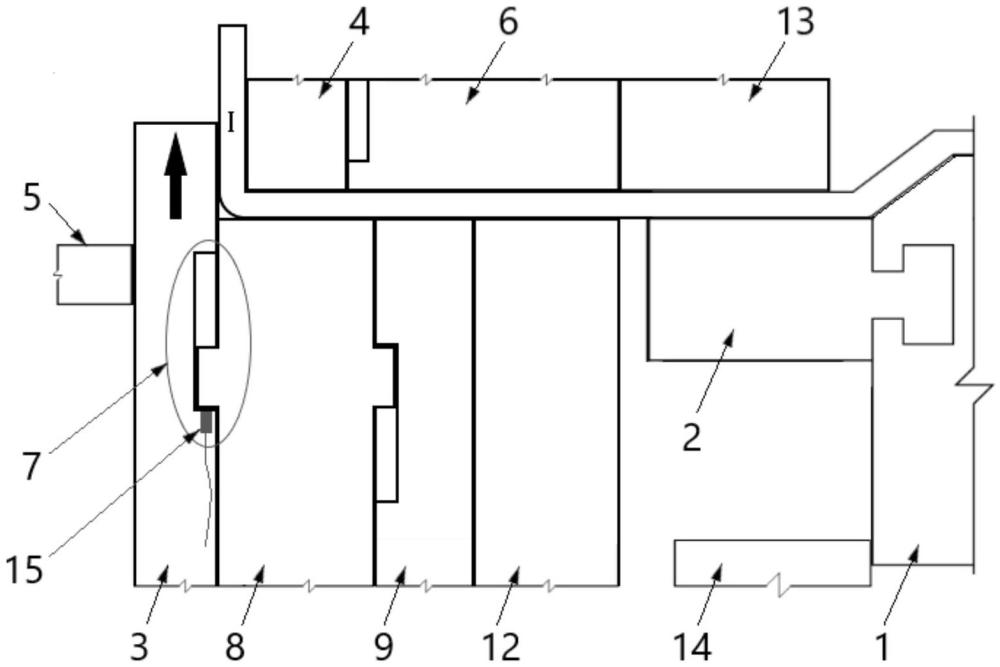

18、s3、所述上沖塊上移推進至極限位置，完成ⅰ段折彎；

19、s4、所述上沖塊、第一支撐單元下移至第二限位結構限位位置，構成ⅱ段一次折彎凹模；

20、s5、所述第一下沖塊下移推進至極限位置，完成ⅱ段一次折彎；

21、s6、所述上沖塊、第一支撐單元、第二支撐單元、第一下沖塊回退至初始位置，所述側沖塊橫移推進至壓緊所述ⅰ段與所述第三支撐單元外側面貼合，完成ⅱ段二次折彎；

22、s7、所述側沖塊和所述第三支撐單元回退至初始位置，所述第二下沖塊下移推進至極限位置，推靠所述背板側邊ⅲ段與所述內模板外側面貼靠，推靠所述背板側邊ⅰ段與所述內模板下端面貼靠，完成ⅲ段折彎；

23、s8、所述整形塊上移壓緊所述ⅰ段與所述內模板下端面貼合，所述整形塊與所述第二下沖塊側向限位所述ⅱ段與所述ⅲ段貼合，完成f折整形；

24、s9、所述第二下沖塊、所述整形塊回退至初始位置，所述內模板相對所述中心定位臺橫移脫離所述f折邊框結構內側面，隨后從中心定位臺上取下成型有述f折邊框結構的背板。

25、有益效果：本發明的一種顯示器背板邊框結構折彎成型系統，通過支撐組件和壓緊組件將側邊無需折彎部分的板料夾持保持原狀，將需要折彎段的折痕位于夾持部分的最外側邊緣，由對應步驟的沖塊完成對應折彎段的彎折，保證每次折彎僅影響當前折痕位置的材料流動，側邊其他部分的材料流動影響極小。將f折的三處彎折分解為四個折彎動作步驟，由外至內的依次完成，且每次折彎均保持對當前折痕內側料材的弱影響，對當前折痕處的高精度成型，以及對當前折痕外側已成型部分的再整形，從而確保最終所成型的f折邊框結構的成型精度和質量

技術特征：

1.一種顯示器背板邊框結構折彎成型系統，其特征在于：包括中心定位臺(1)，用于定位放置背板，所述中心定位臺(1)邊緣設置有內模板(2)，所述背板側邊折彎為f折邊框結構后同時與所述內模板(2)的上端面、下端面以及外側面貼合；

2.根據權利要求1所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述上沖塊(3)與所述支撐組件的外側面貼合，所述上沖塊(3)與所述支撐組件外側面通過第一限位結構(7)配合滑動，所述第一限位結構(7)用于限制所述上沖塊(3)的滑動上限位置；所述上沖塊(3)內側面與所述施壓組件外測面之間的間距為一個背板側邊厚度。

3.根據權利要求2所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述支撐組件包括最外側的第一支撐單元(8)和其內側的第二支撐單元(9)，所述第一支撐單元(8)和所述第二支撐單元(9)間通過第二限位結構(10)配合滑動，所述第二限位結構(10)用于限制所述第一支撐單元(8)相對所述第二支撐單元(9)的滑動下限位置。

4.根據權利要求3所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述施壓組件由外至內依次為所述第一下沖塊(4)、第二下沖塊(6)和壓緊機構(13)，所述第一下沖塊(4)與所述第二下沖塊(6)的外側面貼靠滑動配合，所述第一下沖塊(4)的寬度為所述f折的對折部分寬度。

5.根據權利要求4所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述第一下沖塊(4)與所述第二下沖塊(6)的外側面通過第三限位結構(11)配合滑動，所述第三限位結構(11)用于限制所述第一下沖塊(4)的滑動下限位置。

6.根據權利要求5所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述支撐組件還包括第三支撐單元(12)，所述第三支撐單元(12)位于所述第二支撐單元(9)內側，所述側沖塊(5)橫向推進靠近所述第三支撐單元(12)。

7.根據權利要求6所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述壓緊機構(13)壓緊所述背板側邊在所述內模板(2)上端面，所述第二下沖塊(6)貼合所述壓緊機構(13)外側面升降滑移，所述內模板(2)下方設置有整形塊(14)，所述整形塊(14)貼合所述中心定位臺(1)側壁升降設置。

8.根據權利要求7所述的一種顯示器背板邊框結構折彎成型系統，其特征在于：所述第一限位結構(7)、第二限位結構(10)以及第三限位結構(11)三者在限位位置均設置有感應模塊，依次對應為第一感應模塊(15)、第二感應模塊(16)和第三感應模塊(17)，所述第一感應模塊(15)控制信號傳輸連接至所述上沖塊(3)和所述第一支撐單元(8)的液壓閥，所述第二感應模塊(16)控制信號傳輸連接至所述第一下沖塊(4)的液壓閥，所述第三感應模塊(17)控制信號傳輸連接至上沖塊(3)、第一支撐單元(8)、第二支撐單元(9)、第一下沖塊(4)以及側沖塊(5)的液壓閥。

9.根據權利要求1-8任意一項所述的一種顯示器背板邊框結構折彎成型系統的沖壓成型工藝方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種顯示器背板邊框結構折彎成型系統，包括中心定位臺，其邊緣設置有內模板；所述中心定位臺外側設置有折彎機構，所述折彎機構用于由外至內的將所述背板側邊逐段彎折為F折邊框結構；所述折彎機構包括支撐組件、壓緊機構和沖壓組件；所述沖壓組件包括多個沖塊，多個所述沖塊按沖壓動作順序依次設置有上沖塊、第一下沖塊、側沖塊以及第二下沖塊；所述壓緊機構與第一下沖塊和第二下沖塊三者構成施壓組件；所述支撐組件為多升降模塊的拼接結構，多個所述升降模塊、多個所述沖塊以及壓緊機構通于所述液壓系統控制動作配合，用于構成各段折彎動作對應的凹模結構。本發明保證背板多側邊F折邊框結構的成型精度。

技術研發人員：王強,張鑫
受保護的技術使用者：江蘇凡潤電子有限公司
技術研發日：
技術公布日：2025/3/10
