本發明涉及機床加工，具體為一種機械加工用排屑裝置機床。

背景技術：

1、機床排屑裝置是機床工具中的一個重要部件，用于處理和清除機床加工過程中產生的金屬屑、切屑和廢料，這些廢料通常時金屬工件在切削、車削等加工工程中產生的，而機床排屑裝置的主要目的是將這些廢料有效地排出、收集和處理。

2、專利公告號為cn218874702u的專利涉及一種機床排屑裝置，所述機床排屑裝置包括固定安裝在機床本體上的兩個推桿電機，安裝座，所述安裝座設于兩個所述推桿電機之間，所述安裝座的底部開設有容納槽，兩個連接板，兩個所述連接板分別固定安裝在兩個所述推桿電機的輸出桿的頂端，且兩個所述連接板的底部均與所述安裝座的頂部固定連接，該專利提供的機床排屑裝置具有在對工件進行加工時，避免產生的碎屑飛濺至地面上，并可對飛濺至車床上的碎屑進行自動清理，避免后續清理碎屑的麻煩的優點。

3、上述專利中，具有在對工件進行加工時自動對車床上的碎屑進行清理的效果，自動清理車床上的碎屑可以減少生產中斷和清理時間，提高生產效率的同時維持工作場景的整潔，但是加工時工件的表面也會產生碎屑，只清理車床上的碎屑，可能會使工件表面的碎屑影響后續工序，例如對工件進行涂裝或裝配，降低工件的加工質量。

技術實現思路

1、針對現有技術的不足，本發明提供了一種機械加工用排屑裝置機床，解決了上述背景技術中提出的問題。

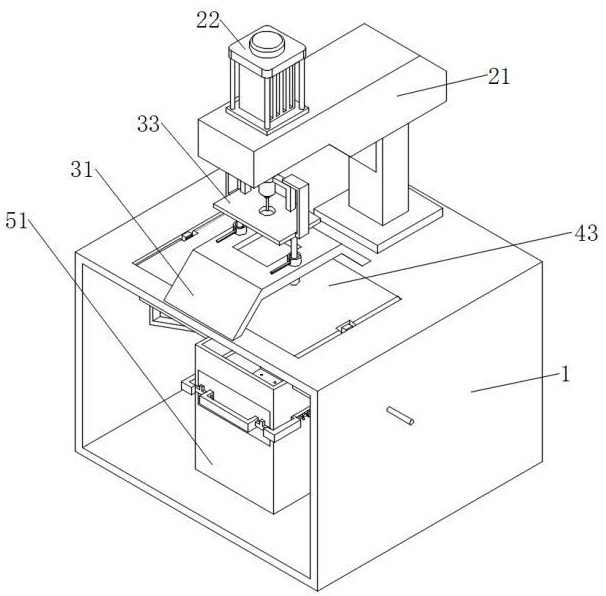

2、為實現以上目的，本發明通過以下技術方案予以實現：一種機械加工用排屑裝置機床，包括工作臺，所述工作臺的頂板固定安裝有支架，所述支架的頂部固定貫穿有驅動電機，所述驅動電機的輸出端固定安裝有鉆刀，驅動電機的輸出端向下移動帶動鉆刀向下移動，還包括定位裝置、清理裝置和收集裝置；其中，所述定位裝置包括放置臺、圓柱、固定板、l形板、c形板、轉動圓環和刮板，轉動圓環轉動帶動刮板移動，刮板移動時刮板的底部與工件的頂部接觸，所述放置臺固定安裝在工作臺的頂部，所述圓柱滑動貫穿在放置臺的表面，所述固定板固定安裝在圓柱的頂部，所述l形板固定安裝在驅動電機輸出端的表面，所述c形板固定安裝在固定板的表面，所述轉動圓環轉動安裝在放置臺的頂部，所述刮板滑動安裝在轉動圓環的表面，所述放置臺的頂部開設有放置槽，所述圓柱的表面開設有螺紋槽，所述固定板的表面開設有貫穿槽，所述轉動圓環的內壁固定安裝有螺紋塊，通過固定板與工件的頂部接觸，確保工件穩定地固定在放置臺的頂部，減少了工件在加工過程中移動或搖擺的可能。

3、根據上述技術方案，所述圓柱與放置臺之間設置有一號彈簧，一號彈簧受到擠壓發生變形，所述轉動圓環和放置臺之間設置有一號渦卷彈簧，通過一號彈簧自身的彈性，使圓柱能順利復位到初始位置。

4、根據上述技術方案，所述刮板與轉動圓環之間設置有二號彈簧，二號彈簧受到擠壓發生變形，所述刮板的底部開設有弧面一，通過二號彈簧自身的彈性，使刮板在復位時受到二號彈簧的推力，確保刮板能順利復位。

5、根據上述技術方案，所述清理裝置包括三角臺、伸縮桿和轉動板，轉動板向下移動帶動伸縮桿的移動端向下移動，所述三角臺固定安裝在工作臺的內壁上，所述伸縮桿固定安裝在三角臺的頂部，所述轉動板轉動貫穿在工作臺的頂部，所述伸縮桿移動端的頂部和轉動板的底部接觸，通過圓柱向下移動帶動轉動板向下轉動，使原本封閉工作臺頂部的轉動板在加工時自動打開。

6、根據上述技術方案，所述伸縮桿移動端的表面固定安裝有抵塊，所述三角臺的頂板固定安裝有水箱，所述水箱靠近抵塊的一面滑動貫穿有擠壓板，抵塊向下移動帶動擠壓板向水箱方向移動，所述水箱的頂部固定安裝有噴水管，所述水箱遠離抵塊的一面固定貫穿有水管，所述噴水箱的內部和噴水管的內部連通，所述噴水管的內部設置有密封橡膠件，通過對轉動板的頂部噴灑水，可以幫助清除轉動板頂部的碎屑，防止其堆積在轉動板的頂部，提高清潔效果。

7、根據上述技術方案，所述伸縮桿的內部設置有三號彈簧，所述擠壓板和水箱之間設置有四號彈簧，四號彈簧受到擠壓發生變形，使得四號彈簧產生蓄能，所述轉動板上開設有矩形槽，所述噴水管的頂部穿過矩形槽，所述噴水管的頂部與轉動板的頂部處于同一高度，通過矩形槽，使轉動板向下轉動時，噴水管才露出，防止日常中的灰塵進入噴水管的內部污染水源。

8、根據上述技術方案，所述抵塊的底部開設有弧面二，所述擠壓板靠近抵塊的一面開設有斜面一，抵塊向下移動和擠壓板的斜面一接觸，使得抵塊向下移動帶動擠壓板向水箱方向移動，所述擠壓板靠近水箱的一面與水箱的內壁接觸，通過開設弧面二和斜面一，使抵塊能順利帶動擠壓板移動。

9、根據上述技術方案，所述收集裝置包括集水盒、收集盒、過濾板和把手，收集盒移動帶動過濾板向移動，收集盒移動到指定位置時與集水盒分離，素數集水盒固定安裝在工作臺的內壁底部，所述收集盒滑動貫穿集水盒的內外壁，所述過濾板固定安裝在收集盒的底部，所述把手固定安裝在收集盒的表面，通過抽出收集盒，方便操作人員對過濾板進行清理，延長過濾板的使用壽命。

10、根據上述技術方案，所述把手的表面滑動貫穿有限位板，所述集水盒的表面固定安裝有卡板，所述推動板滑動貫穿集水盒的內外壁，所述集水盒的遠離把手的一面固定安裝有弧形板，五號彈簧復位帶動推動板向卡板方向移動，推動板移動帶動收集盒向遠離集水盒的方向移動，所述推動板和卡板之間設置有五號彈簧，所述弧形板的表面固定安裝有彈性凸塊，通過推動板移動對收集盒產生推力，使取出收集盒時更省力，節省操作人員的時間和體力，有助于提高裝卸效率。

11、根據上述技術方案，所述限位板和把手之間設置有六號彈簧，六號彈簧受到擠壓發生變形，所述限位板靠近卡板的一面開設有弧面三，所述限位板靠近卡板的一面與卡板的表面接觸，所述推動板靠近卡板的一面和收集盒的表面接觸，變形后的六號彈簧復位帶動限位板向初始位置移動，方便下一次的使用。

12、本發明提供了一種機械加工用排屑裝置機床。具備以下有益效果：

13、（1）該機械加工用排屑裝置機床，l形板向下移動帶動固定板向下移動，固定板向下移動與工件頂部接觸，通過固定板對工件的頂部施加壓力，防止工件在加工過程中發生偏移或晃動，確保加工的精度，刮板底部的弧面一移動時與工件的表面接觸，使刮板受到工件的影響向上移動，通過刮板移動時與工件的頂部接觸，使刮板刮除加工后掉落在工件頂部的碎屑，防止碎屑附著在工件的表面，影響工件后續的使用，保證加工的質量。

14、（2）該機械加工用排屑裝置機床，轉動板向下轉動與弧形板上的彈性凸塊間歇接觸，使轉動板向下轉動時產生振動，通過振動防止轉動板向下轉動時卡住，同時振動可以使附著在轉動板頂部的碎屑松動，降低清理時的難度，水箱內部的水壓增大到一定程度時推開噴水管內部的密封橡膠件，使水箱內部的水通過噴水管噴灑向轉動板的頂部，通過向轉動板的頂部噴灑水，使水向轉動板低處流動時帶動松動的碎屑移動，提高清潔效果，以維持工作臺頂部的整潔狀態。

15、（3）該機械加工用排屑裝置機床，手動推動限位板，使限位板向把手方向移動，限位板向把手方向移動與卡板分離，通過卡板對限位板進行移動限位，可以有效地防止在非正常操作情況下操作人員抽出收集盒，提高了安全性，五號彈簧復位帶動推動板向卡板方向移動，推動板移動帶動收集盒向遠離集水盒的方向移動，通過推動板復位移動對收集盒施加推力，使取出收集盒時更省力，從而降低操作人員的勞動強度，有助于提高整個加工流程的效率。
