本技術涉及折彎機，具體為一種折彎機板材折彎用調整裝置。

背景技術：

1、在金屬加工的廣闊領域中，折彎機扮演著至關重要的角色，它是一種專門設計的設備，旨在將各種金屬板材精確地彎曲成所需的形狀，通過施加力量和控制彎曲角度，折彎機使金屬板材能夠按照特定的要求進行變形，以滿足各種工藝和產品的需求，可以將平板金屬材料變成具有復雜幾何形狀的部件，如彎折的支架、外殼、管道等。這種能力使得折彎機成為金屬加工過程中不可或缺的一部分。

2、工人進行板材的定位和折彎角度的調整，不僅會消耗大量的時間和精力，還可能對生產進度產生不利影響，此外，人為因素容易導致較大的折彎誤差，而操作者的疲勞和注意力不集中，可能會導致定位不準確，使得位置和角度難以控制，進而降低產品的質量，在這個過程中，工人需要花費較長時間來精確地確定板材的位置，并仔細調整折彎角度，以確保符合要求，這無疑會增加生產成本和時間。

技術實現思路

1、本實用新型的目的在于：為解決工人定位和調整折彎角度既耗時又費力，還易產生誤差，影響產品質量和生產進度的問題，本實用新型提供了一種折彎機板材折彎用調整裝置。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種折彎機板材折彎用調整裝置，包括底座，所述底座的底端內部固定連接有工作臺，所述底座的側壁頂端貫穿并轉動連接有調整機構，所述底座的側壁上半端前端貫穿連接有組架，所述組架的內側壁處貫穿連接有支撐機構，所述支撐機構的頂側后端活動連接有延伸架，所述延伸架的頂側活動連接有定位機構，所述底座的頂端內側活動連接有支撐板，所述支撐板的外側端活動連接于所述調整機構的內側頂端。

4、進一步地，所述調整機構包括活動軸、搖桿和連接座，所述連接座的內側底端貫穿并轉動連接于所述底座的側壁處，所述支撐板的側端貫穿連接于所述連接座的內側頂端，搖桿的側壁帶動活動軸的側壁轉動，活動軸的側壁帶動連接座的側壁。

5、進一步地，所述搖桿的底端固定連接于所述活動軸的頂端，所述活動軸的內側固定連接于所述連接座的外側底端，活動軸的側壁帶動連接座的側壁，使活動軸帶動連接座的側壁向前端轉動。

6、進一步地，所述支撐機構包括轉桿、支撐架和拼接架，所述組架的內側固定連接于所述轉桿、所述拼接架的外端，所述延伸架、所述定位機構的底側滑動連接于所述轉桿、所述拼接架的后端，它會在定位機構的底側和拼接架的頂側滑動，支撐板的底端與拼接架的頂端滑動連接。

7、進一步地，所述拼接架的底側固定連接于所述轉桿的頂側，所述支撐架的后端固定連接于所述轉桿的前側，所述拼接架的前端底側固定連接于所述支撐架的后端頂側。

8、進一步地，所述定位機構包括連接條、伸縮架和滑動架，所述連接條、所述伸縮架和所述滑動架的側端底側活動連接于所述延伸架的頂側，所述連接條、所述伸縮架和所述滑動架的底側滑動連接于所述支撐機構的頂側，支撐板的底端可在定位機構的頂側向前滑動，支撐板的底端沿著連接條、伸縮架和滑動架的頂側向前滑動。

9、進一步地，所述伸縮架的前端固定連接于所述連接條的后端，所述滑動架的前端固定連接于所述伸縮架的后端。

10、與現有技術相比，本實用新型提供了一種折彎機板材折彎用調整裝置，具備以下有益效果：

11、該折彎機板材折彎用調整裝置，通過調整機構側壁的向前端轉動，搖桿、活動軸、連接座和支撐板側壁能夠實現同步向前轉動，這種聯動設計提高了操作的穩定性和準確性，支撐板底端在定位機構頂側的向前滑動，以及沿連接條、伸縮架和滑動架頂側的滑動，為板料的折彎提供了靈活的支撐和定位，這有助于保持板料在折彎過程中的穩定，減少變形和誤差，避免增加生產成本和時間，板料位于定位機構頂側，當支撐板底端被活動軸搖動時，它在定位機構底側和拼接架頂側的滑動使得折彎過程更加順暢，拼接架頂側壁呈階段條狀的設計為板料折彎提供了明顯的標記，方便操作者準確控制折彎的位置和角度。

技術特征：

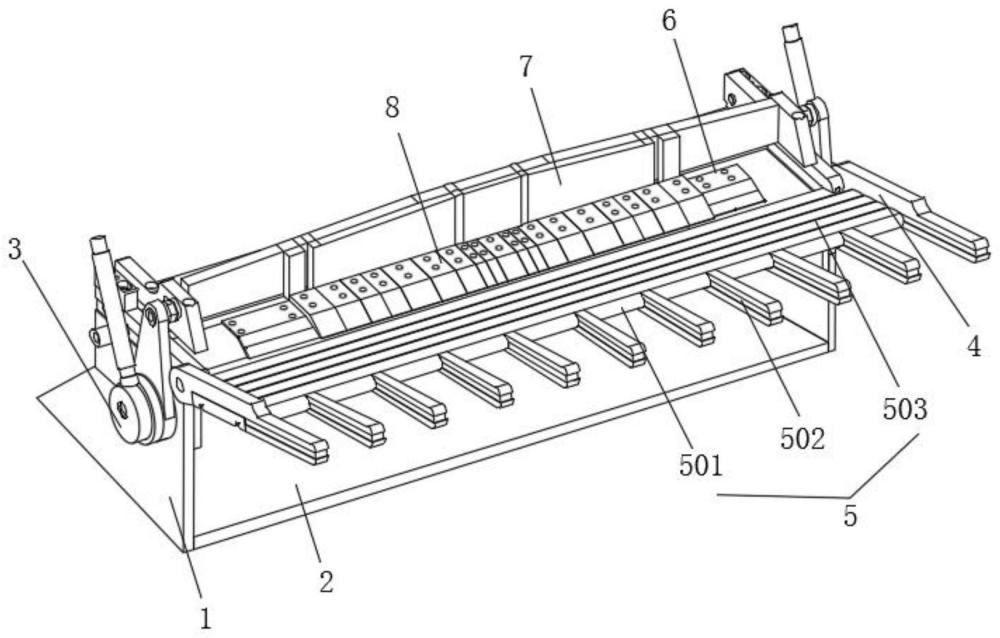

1.一種折彎機板材折彎用調整裝置，包括底座(1)，其特征在于：所述底座(1)的底端內部固定連接有工作臺(2)，所述底座(1)的側壁頂端貫穿并轉動連接有調整機構(3)，所述底座(1)的側壁上半端前端貫穿連接有組架(4)，所述組架(4)的內側壁處貫穿連接有支撐機構(5)，所述支撐機構(5)的頂側后端活動連接有延伸架(6)，所述延伸架(6)的頂側活動連接有定位機構(8)，所述底座(1)的頂端內側活動連接有支撐板(7)，所述支撐板(7)的外側端活動連接于所述調整機構(3)的內側頂端。

2.根據權利要求1所述的一種折彎機板材折彎用調整裝置，其特征在于：所述調整機構(3)包括活動軸(301)、搖桿(302)和連接座(303)，所述連接座(303)的內側底端貫穿并轉動連接于所述底座(1)的側壁處，所述支撐板(7)的側端貫穿連接于所述連接座(303)的內側頂端。

3.根據權利要求2所述的一種折彎機板材折彎用調整裝置，其特征在于：所述搖桿(302)的底端固定連接于所述活動軸(301)的頂端，所述活動軸(301)的內側固定連接于所述連接座(303)的外側底端。

4.根據權利要求1所述的一種折彎機板材折彎用調整裝置，其特征在于：所述支撐機構(5)包括轉桿(501)、支撐架(502)和拼接架(503)，所述組架(4)的內側固定連接于所述轉桿(501)、所述拼接架(503)的外端，所述延伸架(6)、所述定位機構(8)的底側滑動連接于所述轉桿(501)、所述拼接架(503)的后端。

5.根據權利要求4所述的一種折彎機板材折彎用調整裝置，其特征在于：所述拼接架(503)的底側固定連接于所述轉桿(501)的頂側，所述支撐架(502)的后端固定連接于所述轉桿(501)的前側，所述拼接架(503)的前端底側固定連接于所述支撐架(502)的后端頂側。

6.根據權利要求1所述的一種折彎機板材折彎用調整裝置，其特征在于：所述定位機構(8)包括連接條(801)、伸縮架(802)和滑動架(803)，所述連接條(801)、所述伸縮架(802)和所述滑動架(803)的側端底側活動連接于所述延伸架(6)的頂側，所述連接條(801)、所述伸縮架(802)和所述滑動架(803)的底側滑動連接于所述支撐機構(5)的頂側。

7.根據權利要求6所述的一種折彎機板材折彎用調整裝置，其特征在于：所述伸縮架(802)的前端固定連接于所述連接條(801)的后端，所述滑動架(803)的前端固定連接于所述伸縮架(802)的后端。

技術總結
本技術涉及折彎機技術領域，且公開了一種折彎機板材折彎用調整裝置,包括底座，所述底座的底端內部固定連接有工作臺，所述底座的側壁頂端貫穿并轉動連接有調整機構，所述底座的側壁上半端前端貫穿連接有組架，所述組架的內側壁處貫穿連接有支撐機構，所述支撐機構的頂側后端活動連接有延伸架。通過調整機構側壁的向前端轉動，搖桿、活動軸、連接座和支撐板側壁能夠實現同步向前轉動，這種聯動設計提高了操作的穩定性和準確性，支撐板底端在定位機構頂側的向前滑動，以及沿連接條、伸縮架和滑動架頂側的滑動，為板料的折彎提供了靈活的支撐和定位，這有助于保持板料在折彎過程中的穩定，減少變形和誤差。

技術研發人員：許冬冬
受保護的技術使用者：江蘇力威剪折機床有限公司
技術研發日：20240412
技術公布日：2025/4/28
