本技術涉及零部件校直，具體為一種零部件校直裝置。

背景技術：

1、鋼鐵類的軸類零部件進行熱處理之后會產生彎曲變形，軸類零部件若是發生變形后在使用的過程中即會影響軸類零部件的正常傳動，也容易在使用的過程中受到磨損，影響軸類零部件的使用壽命，因此需要對軸類零部件進行校直，對軸類零部件校直時需要用到校直裝置。

2、中國專利公開號為cn219378515u的專利，其公開日為20230721，其公開了一種軸類零件校直裝置，包括底座和施壓裝置，底座上平行對稱設置有兩個定位架，底座上固定設置有用于測量軸類零件彎曲度的百分表，各定位架頂部均設置有一驅動機構，驅動機構上具有用于水平放置軸類零件的限位槽，驅動機構能夠帶動軸類零件繞自身軸線進行轉動，施壓裝置活動設置于底座上，施壓裝置能夠沿軸類零件延伸方向往復運動。

3、上述專利能夠解決對應的技術問題，一定程度上能夠提高軸類零件校直效率，但是上述的軸類零件校直裝置在使用過程中將軸類零件放置在定位架上進行直接的下壓校直，缺少對軸類零件的夾緊限位機構，軸類零件校直過程中易發生偏動，進而影響軸類零件的正常校直，也會降低校直效率。

技術實現思路

1、本實用新型的目的是提供一種零部件校直裝置，解決現有技術的軸類零件校直裝置在使用過程中將軸類零件放置在定位架上進行直接的下壓校直，缺少對軸類零件的夾緊限位機構，軸類零件校直過程中易發生偏動，進而影響軸類零件的正常校直，也會降低校直效率的問題。

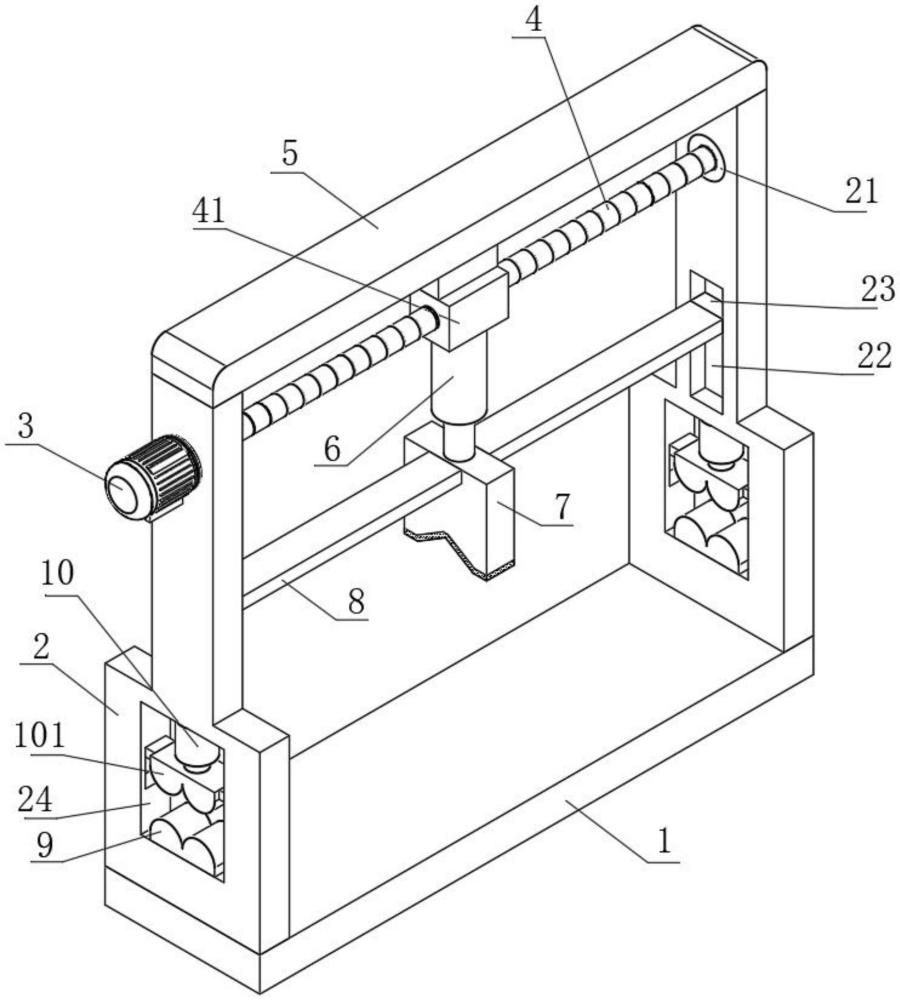

2、為了達到上述目的，本實用新型采用的主要技術方案包括：一種零部件校直裝置，包括：底座，所述底座上固定安裝有兩個支撐板，所述支撐板的頂部固定安裝有頂板，所述頂板的底部通過位移調節部件連接有液壓缸，所述液壓缸的伸縮端上固定連接有壓塊；所述支撐板上開設有安裝孔，所述安裝孔的內部安裝有用于對零部件進行夾緊的夾緊部件。

3、作為優選的技術方案，所述位移調節部件包括固定安裝在所述支撐板上的軸承，所述軸承的內圈中固定安裝有螺桿，所述螺桿上螺紋安裝有螺母套，所述液壓缸固定安裝在所述螺母套的底部，其中一個所述支撐板的一側固定安裝有驅動電機，所述驅動電機的輸出軸與所述螺桿的一端固定連接；

4、所述頂板的底部開設有第三滑槽，所述第三滑槽的內部滑動安裝有第三滑塊，所述第三滑塊通過第一連接板與所述螺母套固定連接。

5、作為優選的技術方案，所述夾緊部件包括固定安裝在所述安裝孔內底部的下夾座，以及固定安裝在所述安裝孔內頂部的電動推桿，所述電動推桿的伸縮端上固定連接有上夾座，所述上夾座和所述下夾座對稱設置。

6、作為優選的技術方案，所述下夾座的頂部和所述上夾座的底部呈兩個半輪狀，兩個半輪之間設有安裝凹槽。

7、作為優選的技術方案，所述支撐板的內側開設有第一滑槽，所述第一滑槽的內部滑動安裝有第一滑塊，所述第一滑塊通過第二連接板與所述壓塊固定連接。

8、作為優選的技術方案，所述安裝孔的內壁上開設有第二滑槽，所述第二滑槽的內部滑動安裝有第二滑塊，所述第二滑塊的一端與所述上夾座固定連接。

9、作為優選的技術方案，所述壓塊的底部固定安裝有橡膠防護墊。

10、本實用新型至少具備以下有益效果：

11、本實用新型提供的一種零部件校直裝置，通過將需要校直的軸類零部件放置在兩個下夾座之間，然后將零部件呈“c”狀變形的凸起部位向上，然后通過分別啟動電動推桿帶動上夾座進行下壓，使得上夾座與下夾座能夠對零部件進行有效夾緊，增加了壓塊下壓校直的穩定性，提高校直效率；

12、通過啟動驅動電機帶動螺桿進行轉動，螺桿轉動帶動螺母套在螺桿進行左右直線位移，使得壓塊能夠進行左右直線運動，方便對零部件不同位置彎折處進行校直。

技術特征：

1.一種零部件校直裝置，其特征在于，包括：

2.根據權利要求1所述的一種零部件校直裝置，其特征在于：所述位移調節部件包括固定安裝在所述支撐板(2)上的軸承(21)，所述軸承(21)的內圈中固定安裝有螺桿(4)，所述螺桿(4)上螺紋安裝有螺母套(41)，所述液壓缸(6)固定安裝在所述螺母套(41)的底部，其中一個所述支撐板(2)的一側固定安裝有驅動電機(3)，所述驅動電機(3)的輸出軸與所述螺桿(4)的一端固定連接；

3.根據權利要求1所述的一種零部件校直裝置，其特征在于：所述夾緊部件包括固定安裝在所述安裝孔(24)內底部的下夾座(9)，以及固定安裝在所述安裝孔(24)內頂部的電動推桿(10)，所述電動推桿(10)的伸縮端上固定連接有上夾座(101)，所述上夾座(101)和所述下夾座(9)對稱設置。

4.根據權利要求3所述的一種零部件校直裝置，其特征在于：所述下夾座(9)的頂部和所述上夾座(101)的底部呈兩個半輪狀，兩個半輪之間設有安裝凹槽。

5.根據權利要求1所述的一種零部件校直裝置，其特征在于：所述支撐板(2)的內側開設有第一滑槽(22)，所述第一滑槽(22)的內部滑動安裝有第一滑塊(23)，所述第一滑塊(23)通過第二連接板(8)與所述壓塊(7)固定連接。

6.根據權利要求3所述的一種零部件校直裝置，其特征在于：所述安裝孔(24)的內壁上開設有第二滑槽(241)，所述第二滑槽(241)的內部滑動安裝有第二滑塊(242)，所述第二滑塊(242)的一端與所述上夾座(101)固定連接。

7.根據權利要求1所述的一種零部件校直裝置，其特征在于：所述壓塊(7)的底部固定安裝有橡膠防護墊(71)。

技術總結
本技術公開了一種零部件校直裝置，包括：底座，底座上固定安裝有兩個支撐板，支撐板的頂部固定安裝有頂板，頂板的底部通過位移調節部件連接有液壓缸，液壓缸的伸縮端上固定連接有壓塊；支撐板上開設有安裝孔，安裝孔的內部安裝有用于對零部件進行夾緊的夾緊部件，通過將需要校直的軸類零部件放置在兩個下夾座之間，然后將零部件呈“C”狀變形的凸起部位向上，然后通過分別啟動電動推桿帶動上夾座進行下壓，使得上夾座與下夾座能夠對零部件進行有效夾緊，增加了壓塊下壓校直的穩定性，提高校直效率。

技術研發人員：董中苓
受保護的技術使用者：河北翌航航天科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
