本技術涉及數控機床導軌領域，尤其涉及一種數控機床直線運動無噪聲導軌。

背景技術：

1、數控機床的導軌是指支撐和引導機床工作臺、刀架等運動部件的重要組成部分。它們是確保數控機床高精度加工的關鍵因素之一。以下是關于數控機床導軌的一些主要內容：類型和結構：直線導軌：滑塊式導軌：最常見的直線導軌類型，由兩個部分組成：滑塊和導軌。通常使用鋼制導軌和金屬滑塊，滑塊內部裝有滾珠或滾柱軸承，使得滑塊能夠沿導軌進行平穩的直線運動。滾動導軌：使用滾動軸承實現更高的剛性和精度，適用于高速加工和重載條件。曲線導軌：用于需要曲線運動的數控機床，如多軸加工中的曲線切割或復雜曲線加工。功能和應用：精度和穩定性：數控機床導軌的設計和制造直接影響到機床的加工精度和穩定性。優質的導軌能夠提供更高的重復定位精度和長期穩定的運行。耐磨性和壽命：導軌通常采用高強度的合金鋼或特殊合金，表面通過熱處理或其他表面處理技術來提高硬度和耐磨性，以延長使用壽命。減少振動和噪音：采用合適的材料、精確的加工和設計，可以有效地減少機床在高速運行時的振動和噪音。設計和優化：材料選擇：根據機床的負載、加工要求和工作環境選擇合適的導軌材料，常見的材料包括硬質合金鋼、不銹鋼等。潤滑系統：采用有效的潤滑系統，如自動潤滑裝置或定期手動潤滑，保證導軌的潤滑狀態，減少磨損和摩擦，確保運動精度。結構設計：考慮導軌的安裝方式、支撐結構、滑動表面的平整度和精度，以及導軌的調整和維護便捷性。數控機床導軌的選擇和應用直接關系到機床的加工精度、效率和可靠性，因此在機床設計和選擇過程中，導軌的質量和性能是非常重要的考慮因素。

2、但是目前的數控機床導軌缺乏對導軌的保護，容易使導軌在運輸時或閑置時受到損壞，從而降低導軌的使用壽命，以及目前的導軌不易進行拼接，在拼接時比較費時費力，從而導致工作效率降低，

3、對此，針對該技術問題，本申請而提出一種數控機床直線運動無噪聲導軌。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種數控機床直線運動無噪聲導軌，旨在使導軌具有一定的保護結構，從而減小導軌在閑置或者運輸時的損毀，從而提高導軌的使用壽命，以及使導軌之間便于拼接，從而提高工作效率。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種數控機床直線運動無噪聲導軌，包括防護盒和導軌本體，所述防護盒和導軌本體之間通過卡扣機構相連，所述導軌本體的底側四角均開設有插孔，所述導軌本體的內部開設有通槽，所述通槽前端設置有拼接組件，所述通槽后端固定連接有拼接塊，所述通槽內部設置有多個伸縮桿，所述伸縮桿的外壁套設有彈簧，所述彈簧的一端連接在通槽的底側，所述彈簧的另一端連接在通槽的頂側。

4、進一步地，所述卡扣機構包括固定連接在所述防護盒底側四角的金屬管，所述金屬管的內部固定連接有四個限位條，所金屬管的內部設置有限位組件。

5、進一步地，所述限位組件包括滑動連接在所述金屬管內部的圓桿，所述圓桿的外壁開設有四個滑槽，所述滑槽的位置與限位條相對應，所述圓桿的內部螺紋連接有螺紋桿。

6、進一步地，所述圓桿的端部插接在插孔中，所述螺紋桿的端部固定連接有轉環。

7、進一步地，所述拼接組件包括轉動連接在所述通槽內部前端的雙向螺桿，所述通槽內部前端固定連接有限位桿，所述雙向螺桿和限位桿之間通過兩個卡扣塊相連，所述卡扣塊的一端螺紋連接在雙向螺桿的外壁上，所述卡扣塊的另一端滑動連接在限位桿的外壁上。

8、進一步地，所述拼接塊的上下兩側均開設有插槽，所述卡扣塊過盈配合在插槽中，所述雙向螺桿的頂端開設有六邊形凹槽。

9、進一步地，所述防護盒的內部左右兩側中端固定連接有橡膠墊。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過轉動轉環從而使螺紋桿轉動，從而在限位條的作用下使圓桿在金屬管內部滑動，從而使圓桿插入到插孔中或者使圓桿脫離插孔，從而將防護盒安裝到導軌本體上或者將防護盒從導軌本體上拆卸下來，從而使導軌具有一定的防護結構，從而減小導軌在閑置或者運輸時的損毀，從而提高導軌的使用壽命。

12、2、本實用新型中，將拼接塊插入到通槽內部的前側，通過將對應的六邊形螺絲起子插入到六邊形凹槽中，從而轉動雙向螺桿，從而使卡扣塊向拼接塊靠近，從而使卡扣塊過盈配合在插槽中，從而完成導軌本體之間的拼接，從而使導軌便于拼接，從而提高工作效率。

技術特征：

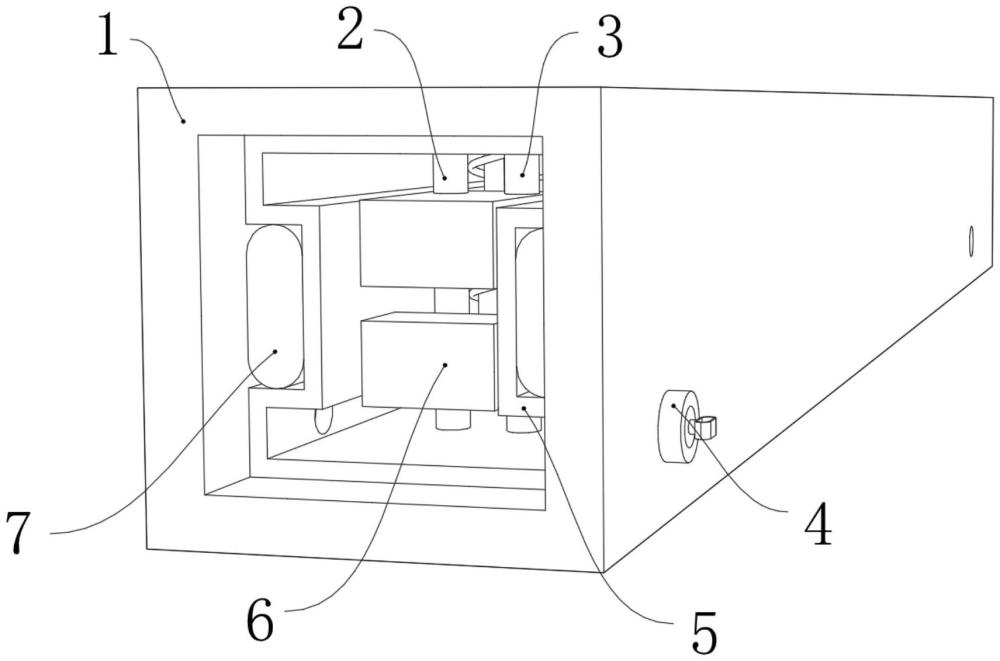

1.一種數控機床直線運動無噪聲導軌，包括防護盒(1)和導軌本體(5)，其特征在于：所述防護盒(1)和導軌本體(5)之間通過卡扣機構相連，所述導軌本體(5)的底側四角均開設有插孔(15)，所述導軌本體(5)的內部開設有通槽，所述通槽前端設置有拼接組件，所述通槽后端固定連接有拼接塊(8)，所述通槽內部設置有多個伸縮桿(9)，所述伸縮桿(9)的外壁套設有彈簧(10)，所述彈簧(10)的一端連接在通槽的底側，所述彈簧(10)的另一端連接在通槽的頂側。

2.根據權利要求1所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述卡扣機構包括固定連接在所述防護盒(1)底側四角的金屬管(4)，所述金屬管(4)的內部固定連接有四個限位條(13)，所金屬管(4)的內部設置有限位組件。

3.根據權利要求2所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述限位組件包括滑動連接在所述金屬管(4)內部的圓桿(11)，所述圓桿(11)的外壁開設有四個滑槽，所述滑槽的位置與限位條(13)相對應，所述圓桿(11)的內部螺紋連接有螺紋桿(14)。

4.根據權利要求3所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述圓桿(11)的端部插接在插孔(15)中，所述螺紋桿(14)的端部固定連接有轉環(12)。

5.根據權利要求1所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述拼接組件包括轉動連接在所述通槽內部前端的雙向螺桿(2)，所述通槽內部前端固定連接有限位桿(3)，所述雙向螺桿(2)和限位桿(3)之間通過兩個卡扣塊(6)相連，所述卡扣塊(6)的一端螺紋連接在雙向螺桿(2)的外壁上，所述卡扣塊(6)的另一端滑動連接在限位桿(3)的外壁上。

6.根據權利要求5所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述拼接塊(8)的上下兩側均開設有插槽(16)，所述卡扣塊(6)過盈配合在插槽(16)中，所述雙向螺桿(2)的頂端開設有六邊形凹槽。

7.根據權利要求1所述的一種數控機床直線運動無噪聲導軌，其特征在于：所述防護盒(1)的內部左右兩側中端固定連接有橡膠墊(7)。

技術總結
本技術涉及數控機床導軌領域，公開了一種數控機床直線運動無噪聲導軌，包括防護盒和導軌本體，所述防護盒和導軌本體之間通過卡扣機構相連，所述導軌本體的底側四角均開設有插孔，所述導軌本體的內部開設有通槽，所述通槽前端設置有拼接組件，所述通槽后端固定連接有拼接塊，所述通槽內部設置有多個伸縮桿，所述伸縮桿的外壁套設有彈簧，所述彈簧的一端連接在通槽的底側，所述彈簧的另一端連接在通槽的頂側。本技術中，導軌具有一定的保護結構，從而減小導軌在閑置或者運輸時的損毀，從而提高導軌的使用壽命，以及使導軌之間便于拼接，從而提高工作效率。
