本實用新型屬于挖掘機斗桿制造技術領域，具體地說，本實用新型涉及一種挖掘機斗桿拋丸屏蔽工裝。

背景技術：
挖掘機斗桿在進行最后的涂裝前，需先進行拋丸工藝以去除工件表面氧化皮并增加涂膜附著力。而挖掘機斗桿上部分已加工成型的面則需加以屏蔽，以避免拋丸鋼珠對成型加工面的損壞。現有技術中的屏蔽工裝未充分考慮加工面的弧面部位，同時在安裝時工裝與工件系直接接觸，在拋丸屏蔽時不僅未能完全屏蔽加工面，屏蔽效果差，同時還存在拋丸鋼珠滲入工件孔內部的問題，造成加工面拋丸后需重新打磨，不僅增加了工序同時也存在一定的質量隱患。

技術實現要素：

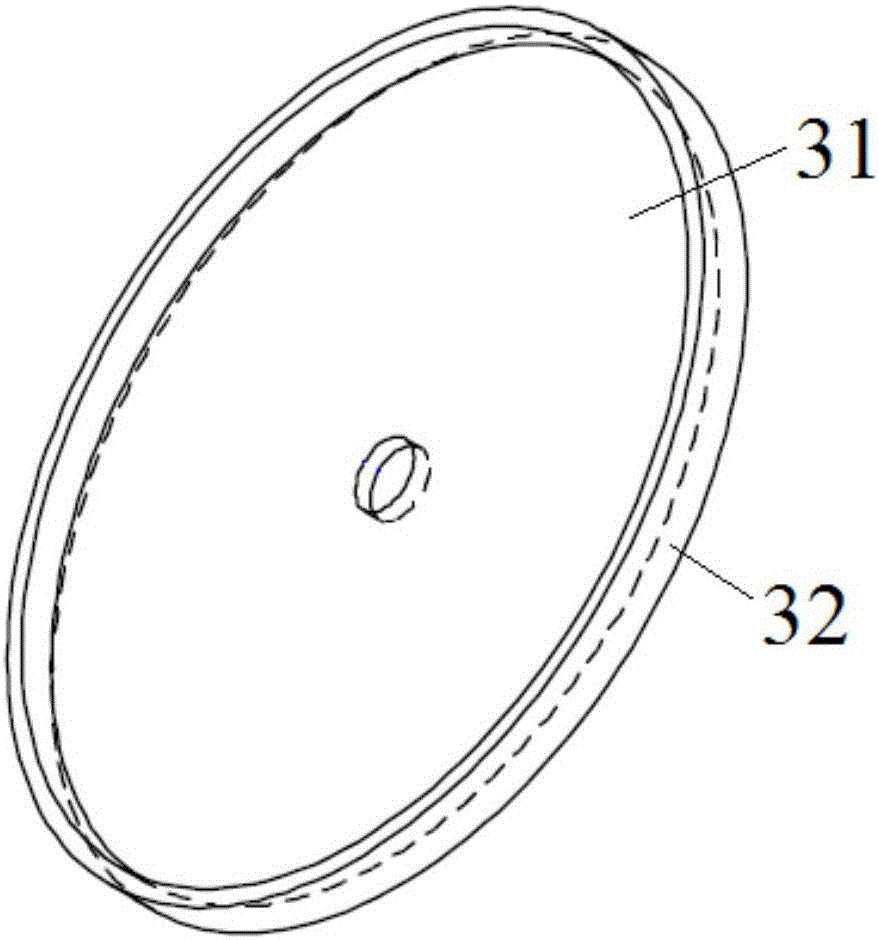

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提供一種挖掘機斗桿拋丸屏蔽工裝，目的是提高拋丸加工時的屏蔽效果。為了實現上述目的，本實用新型采取的技術方案為：挖掘機斗桿拋丸屏蔽工裝，包括用于穿過所述挖掘機斗桿上所設的軸孔的支撐桿和套設于支撐桿上的兩個屏蔽罩，屏蔽罩具有用于容納挖掘機斗桿的成型加工面的容置腔。所述屏蔽罩的側面具有開口，兩個屏蔽罩的開口側為相對設置。所述屏蔽罩包括側蓋板和設置于側蓋板上且為圓環形的內擋圈，側蓋板具有讓所述支撐桿穿過的通孔，內擋圈的內部為所述容置腔。所述側蓋板為與所述內擋圈同軸連接的圓盤狀結構，側蓋板的中心處設置 通孔。所述內擋圈的外直徑與所述側蓋板的外直徑大小相等。所述屏蔽罩的內部設有密封墊。所述支撐桿為螺桿，所述支撐桿上并設有鎖緊螺母，所述兩個屏蔽罩位于鎖緊螺母與螺桿的頭部之間。本實用新型的挖掘機斗桿拋丸屏蔽工裝，通過在支撐桿上設置兩個屏蔽罩相配合，由屏蔽罩完全罩住斗桿上的成型加工面，從而可以避免拋丸加工時鋼珠對成型加工面的損壞，同時也能有效阻止拋丸鋼珠進入斗桿的軸孔中。附圖說明本說明書包括以下附圖，所示內容分別是：圖1是屏蔽工裝的結構示意圖；圖2是屏蔽罩的結構示意圖；圖中標記為：1、支撐桿；2、鎖緊螺母；3、屏蔽罩；31、側蓋板；32、內擋圈。具體實施方式下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式作進一步詳細的說明，目的是幫助本領域的技術人員對本實用新型的構思、技術方案有更完整、準確和深入的理解，并有助于其實施。如圖1和圖2所示，本實用新型提供了一種挖掘機斗桿拋丸屏蔽工裝，包括用于穿過所述挖掘機斗桿上所設的軸孔的支撐桿1和套設于支撐桿1上的兩個屏蔽罩3，屏蔽罩3具有用于容納挖掘機斗桿的成型加工面的容置腔。本實用新型的挖掘機斗桿拋丸屏蔽工裝，通過在支撐桿1上設置兩個屏蔽罩3相配合，由屏蔽罩3完全罩住斗桿上的成型加工面，從而可以避免拋丸加工時鋼珠對成 型加工面的損壞，同時也能有效阻止拋丸鋼珠進入斗桿的軸孔中。具體地說，如圖1和圖2所示，屏蔽罩3的側面具有一個開口，兩個屏蔽罩3的開口側為相對設置。考慮到斗桿上的成型加工面處于軸孔兩端，且各端的成型加工面包括一個圓形端面和一個圓錐形的外表面，圓形端面與圓柱形外表面的外端部邊緣同軸連接。將屏蔽罩3設置成帶有容置腔，容置腔的直徑不小于圓錐形外表面的最大直徑，容置腔的深度不小于圓錐形外表面的寬度，從而屏蔽罩3可以將成型加工面的圓形端面和圓錐形外表面完全遮蓋，屏蔽效果好。將支撐桿1上的兩個屏蔽罩3按照開口相對的狀態進行布置，可以使兩個屏蔽罩3分別遮蓋住軸孔兩端的成型加工面。如圖2所示，作為優選的，屏蔽罩3包括側蓋板31和垂直設置于側蓋板31的側面上且為圓環形的內擋圈32，側蓋板31具有讓支撐桿1穿過的通孔，內擋圈32的內部為容置腔。內擋圈32的內直徑不小于圓錐形外表面的最大直徑，內擋圈32的寬度不小于圓錐形外表面的寬度，從而確保容置腔能夠容納成型加工面。如圖2所示，作為優選的，側蓋板31為與內擋圈32同軸固定連接的圓盤狀結構，側蓋板31的中心處設置一個讓支撐桿1穿過的圓形通孔，內擋圈32的外直徑與側蓋板31的外直徑大小相等。作為優選的，在屏蔽罩3的內部還可以設置采用橡膠材質制成的密封墊，工裝使用時，密封墊夾在屏蔽罩3與斗桿之間。由于橡膠密封墊的彈性特性，屏蔽工裝壓緊后不僅能完全貼合加工面，消除了接觸面之間的空隙，同時也能有效阻止拋丸鋼珠進入斗桿的內孔。如圖1所示，支撐桿1優選采用螺桿，支撐桿1的外表面具有外螺紋，支撐桿1上并設有鎖緊螺母2，鎖緊螺母2并可以從支撐桿1上被拆卸下來。兩個 屏蔽罩3位于鎖緊螺母2與螺桿的頭部之間，螺桿的頭部和鎖緊螺母2的尺寸大于屏蔽罩3上的通孔的尺寸，可以起到限位作用。在工裝使用時，將支撐桿1穿過斗桿上的軸孔，通過擰緊支撐桿1上的鎖緊螺母2，使兩個屏蔽罩3夾緊斗桿，實現工裝在斗桿上的固定，此時兩個屏蔽罩3完全罩住軸孔兩端的成型加工面。以上結合附圖對本實用新型進行了示例性描述。顯然，本實用新型具體實現并不受上述方式的限制。只要是采用了本實用新型的方法構思和技術方案進行的各種非實質性的改進；或未經改進，將本實用新型的上述構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。
