本實用新型涉及蓄電池生產領域，具體涉及一種鑄焊模具冷卻結構。

背景技術：

在鑄焊蓄電池生產過程中，鑄焊模具出鉛鍋后需要對模具進行通水冷卻，縮短鑄焊時間以達到提高生產效率作用。通常水路孔設在正對匯流排的背面，目前我們采用的模具是免過橋結構，過橋是連接正負匯流排之間的橋梁，離匯流排較遠，水路很難對免過橋起到快速冷卻的作用，時常造成冷卻不均勻，鑄焊質量差，時間長，生產效率低下。

技術實現要素：

本實用新型要解決的技術問題是提供一種鑄焊模具冷卻結構，結構簡單，水路行走貼近正負匯流排槽及免過橋槽，鑄焊冷卻均勻，減少鑄焊不良，保證電池鑄焊質量。

本實用新型通過以下技術方案實現：

一種鑄焊模具冷卻結構，模具正面的模腔內齊高并設正匯流排槽、負匯流排槽，正匯流排槽、負匯流排槽之間的上方設免過橋槽，正負匯流排槽與負匯流排槽背部位置橫向設有水路通孔，免過橋槽背部位置設有垂直水路通孔的豎孔，豎孔端頭設有焊接好的堵頭。

本實用新型進一步改進方案是，所述水路通孔兩端設有焊接定位孔。便于與外面焊接牢固。

本實用新型更進一步改進方案是，所述豎孔高度大于或等于免過橋槽的高度。所述豎孔寬度大于或等于免過橋槽的寬度。最大水流面積近距離冷卻免過橋槽，縮短冷卻時間，冷卻也更均勻。

本實用新型與現有技術相比，具有以下明顯優點：

本實用新型結構簡單，冷卻水途經匯流排槽、免過橋槽正背面位置，冷卻均勻，減少冷卻時間，進而降低鑄焊不良，保證電池鑄焊質量，提高生產效率。

附圖說明

圖1為本實用新型主視圖。

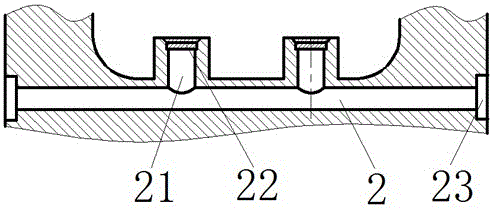

圖2為本實用新型后視剖視圖。

圖3為本實用新型左視剖視圖。

具體實施方式

如圖1至圖3所示，本實用新型所述模具正面的模腔1內齊高并設正匯流排槽11、負匯流排槽12，正匯流排槽11、負匯流排槽12之間的上方設免過橋槽13，正負匯流排槽11與負匯流排槽12背部位置橫向設有水路通孔2，免過橋槽13背部位置設有垂直水路通孔2的豎孔21，豎孔端頭設有焊接好的堵頭22。為了便于水路通孔2與外面焊接，所述水路通孔2兩端設有焊接定位孔23。

所述豎孔21高度大于或等于免過橋槽13的高度。所述豎孔21寬度大于或等于免過橋槽13的寬度。最大水流面積近距離冷卻免過橋槽，縮短冷卻時間，冷卻也更均勻。

冷卻水進入水路通孔2后流進豎孔21，途經匯流排槽、免過橋槽正背面位置，近距離貼近正負匯流排槽及免過橋槽，冷卻更加均勻，減少冷卻時間，進而降低鑄焊不良，保證電池鑄焊質量，提高生產效率。
