本實用新型涉及一種鑄件分離定位裝置。
背景技術:
現有的鑄件分離裝置的定位板固定在機架上,不同規格的組件需要更換不同的分離裝置,使得分離裝置不具有通用性。同時振動機構的振動模頭在振動工作過程中會與定位板剛性接觸,造成振動模頭容易磨損,需要經常更換振動模頭,成本高。
技術實現要素:
本實用新型的目的在于提供一種鑄件分離定位裝置,不僅結構簡單,而且方便用于鑄件定位。
本實用新型的技術方案在于:一種鑄件分離定位裝置,包括兩旁側分別設置有縱向滑槽的槽板,所述槽板的上端面上設置有用鑄件定位的凸錐,位于槽板的上部?jī)膳詡?cè)分別設置有縱向安裝的定位板,位于定位板上沿縱向間隔對應設置有用于鑄件定位的卡槽,所述定位板上還設置有用于實現定位板彈性升降并可與滑槽滑動調節的升降機構。
進一步地,所述升降機構包括設置于定位板前、后端并拐向外側的連接板,所述連接板上豎向穿設有連接螺栓,所述連接螺栓的下端穿過一套管并與螺母相螺接,所述套管固定于與滑槽滑動調節的滑桿上,所述連接螺栓上位于套管與連接板之間還套置有復位彈簧。
進一步地,所述滑桿的內側端設置有與滑槽相配合的滑動部,滑桿上橫向穿設有端部伸入滑槽內用于實現滑桿鎖緊定位的鎖緊螺栓。
與現有技術相比較,本發明具有以下優點:不僅結構簡單,而且方便用于鑄件定位;同時制作成本低,方便使用。
附圖說明
圖1為本實用新型的結構示意圖;

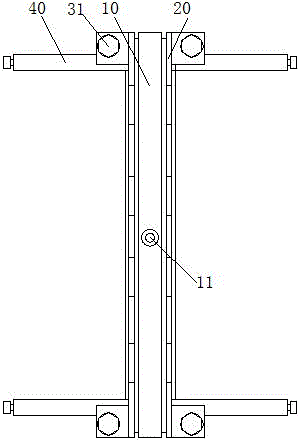

圖2為本實用新型的俯視圖;
圖3為本實用新型的側視圖;
圖中:10-槽板 11-滑槽 12-凸錐 20-定位板 21-卡槽 22-連接板 31-連接螺栓 32-螺母 33-套管 40-滑桿 41-滑動部 42-鎖緊螺栓 50-復位彈簧。
具體實施方式
為讓本實用新型的上述特征和優點能更明顯易懂,下文特舉實施例,并配合附圖,作詳細說明如下,但本實用新型并不限于此。
參考圖1至圖3
一種鑄件分離定位裝置,包括兩旁側分別設置有縱向滑槽11的槽板10,所述槽板的上端面上設置有用鑄件定位的凸錐12,位于槽板的上部?jī)膳詡?cè)分別設置有縱向安裝的定位板20,位于定位板上沿縱向間隔對應設置有用于卡住鑄件分流道以實現鑄件定位的卡槽21,所述定位板上還設置有用于實現定位板彈性升降并可與滑槽滑動調節的升降機構。
本實施例中,所述升降機構包括設置于定位板前、后端并拐向外側的連接板22,所述連接板上豎向穿設有連接螺栓30,所述連接螺栓的下端穿過一套管33并與螺母32相螺接,所述套管固定于與滑槽滑動調節的滑桿40上,從而通過滑桿實現定位板的滑動調節,所述連接螺栓上位于套管與連接板之間還套置有復位彈簧50,以便定位板上行復位。
本實施例中,所述滑桿的內側端設置有與滑槽相配合的滑動部41,滑桿上橫向穿設有端部伸入滑槽內用于實現滑桿鎖緊定位的鎖緊螺栓42。
該裝置的工作原理:將鑄件放置在槽板上,完成鑄件定位。并通過安裝在鑄件分離裝置上航的振動機構下行后壓在定位裝置上,使定位裝置的定位板一起下行一段距離,從而使鑄件夾緊在振動機構與定位裝置之間。待鑄件分離后,定位板在復位彈簧的作用下上行復位。
以上所述僅為本實用新型的較佳實施例,凡依本實用新型申請專利范圍所做的均等變化與修飾,皆應屬本實用新型的涵蓋范圍。
