本技術涉及一種巴克豪森探頭固定裝置。

背景技術：

1、鐵磁性工件在磨削加工中，受磨削表面溫度劇烈升高的影響，很容易在磨削面產生磨削燒傷缺陷，嚴重影響工件的使用性能和壽命。當前常用的方法有酸浸法、金相組織分析法和巴克豪森噪聲檢測等。其中巴克豪森檢測法具有無損檢測和隔著鍍層檢測基體燒傷的優勢，在行業中的應用越來越廣泛。

2、巴克豪森檢測在實際應用中，一般是手持探頭前端，將探頭工作面碰觸待測工件表面，以該接觸點為起點，沿磨削切線方向在工作檢測面上勻速移動，該過程中要始終保持探頭工作面垂直放置于工件待測面上。需要長時間手持探頭，人為操作誤差大，容易影響測試結果的準確性。

技術實現思路

1、本實用新型的目的在于提供一種巴克豪森探頭固定裝置，可通過磁性底座整體固定在機床能夠發生線性位置的部件上，使巴克豪森探頭沿磨削切線向勻速移動，提升測試準確性。

2、本實用新型的目的可以通過以下技術方案實現。

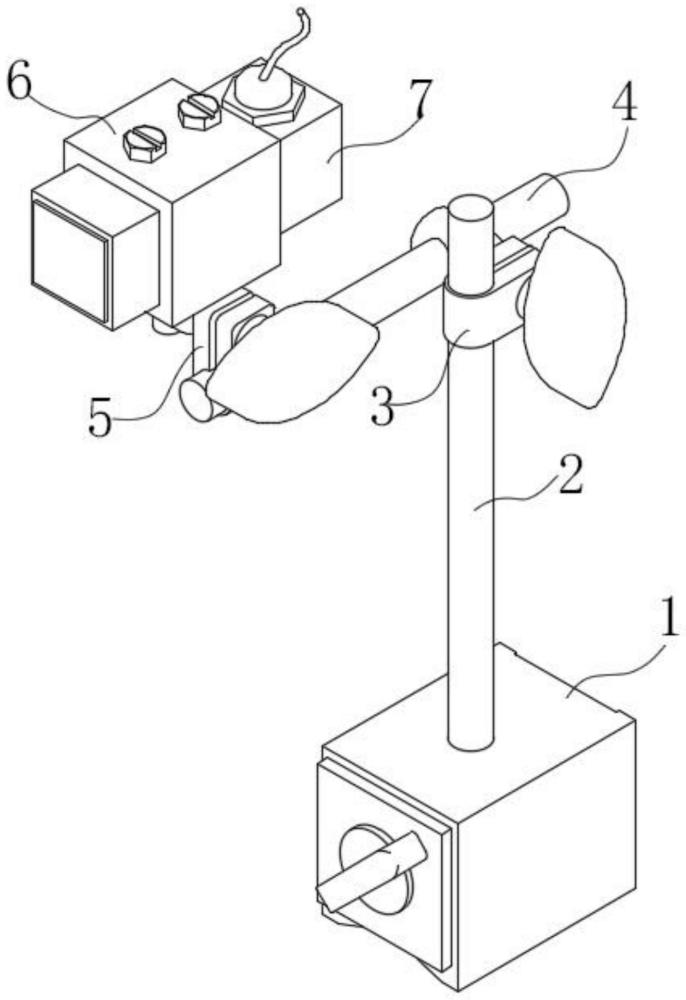

3、一種巴克豪森探頭固定裝置，包括磁性底座、第一支撐桿、第一鎖緊組件、第二支撐桿、第二鎖緊組件和探頭固定架，所述磁性底座與所述第一支撐桿固定連接，所述第一支撐桿上安裝可調節位置的所述第一鎖緊組件，所述第一鎖緊組件上還安裝所述第二支撐桿，使所述第二支撐桿與所述第一支撐桿相互垂直，所述第二支撐桿上安裝可調節位置的所述第二鎖緊組件，所述第二鎖緊組件上安裝所述探頭固定架，所述探頭固定架具有用于鎖緊連接巴克豪森探頭的中空結構。

4、本實用新型還具有以下優選設計：

5、本實用新型的所述第一鎖緊組件包括第一u型夾緊套、第一螺紋桿和第一旋柄，所述第一u型夾緊套包括兩個疊在一起的第一彈性?shī)A片，兩個第一彈性?shī)A片的一端連接成一體并在連接端設置供所述第一支撐桿穿過的第一夾孔，兩個第一彈性?shī)A片上均對應設置供所述第一螺紋桿穿過的第一過孔，所述第一夾孔與所述第一過孔相互垂直，所述第一螺紋桿上開設供所述第二支撐桿穿過的第一安裝孔，所述第一螺紋桿穿過所述第一過孔后與所述第一旋柄相連接，旋轉第一旋柄可使所述第一u型夾緊套夾緊或松開。該第一鎖緊組件可實現第一支撐桿與第二支撐桿的連接，第一u型夾緊套的第一夾孔可繞第一支撐桿360°旋轉以使第二支撐桿的安裝位置可以圍繞第一支撐桿旋轉。

6、本實用新型的所述探頭固定架的底部設置用于與所述第二鎖緊組件連接的圓柱銷。

7、本實用新型的所述第二鎖緊組件包括第二u型夾緊套、第二螺紋桿和第二旋柄，所述第二u型夾緊套包括兩個疊在一起的第二彈性?shī)A片，兩個第二彈性?shī)A片的一端連接成一體并在連接端設置供所述第二支撐桿穿過的第二夾孔，兩個第二彈性?shī)A片上均對應設置供所述第二螺紋桿穿過的第二過孔，所述第二夾孔與所述第二過孔相互垂直，所述第二螺紋桿上開設供所述探頭固定架的所述圓柱銷穿過的第二安裝孔，所述第二螺紋桿穿過所述第二過孔后與所述第二旋柄連接，旋轉第二旋柄可使第二u型夾緊套夾緊或松開。該第二鎖緊組件可實現第二支撐桿與所述探頭固定架的連接，第二u型夾緊套的第二夾孔可以繞第二支撐桿360°旋轉以使探頭固定架的安裝位置圍繞第二支撐桿旋轉。

8、本實用新型的所述探頭固定架上開設螺紋孔，所述螺紋孔與用于鎖緊巴克豪森探頭的緊固螺釘相連接。

9、本實用新型具有以下有益效果：

10、1.本實用新型通過磁性底座整體固定在機床的能夠作線性位移的部件上，使巴克豪森探頭測試起點定位精準，并能沿磨削切線向勻速移動，提升測試準確性。

11、2.本實用新型通過第一鎖緊組件和第二鎖緊組件，實現對第二支撐桿和探頭固定架安裝角度的調整，連接快捷，調節靈活。

技術特征：

1.一種巴克豪森探頭固定裝置，其特征在于，包括磁性底座、第一支撐桿、第一鎖緊組件、第二支撐桿、第二鎖緊組件和探頭固定架，所述磁性底座與所述第一支撐桿固定連接，所述第一支撐桿上安裝可調節位置的所述第一鎖緊組件，所述第一鎖緊組件上還安裝所述第二支撐桿，使所述第二支撐桿與所述第一支撐桿相互垂直，所述第二支撐桿上安裝可調節位置的所述第二鎖緊組件，所述第二鎖緊組件上安裝所述探頭固定架，所述探頭固定架具有用于鎖緊連接巴克豪森探頭的中空結構。

2.根據權利要求1所述的巴克豪森探頭固定裝置，其特征在于：所述第一鎖緊組件包括第一u型夾緊套、第一螺紋桿和第一旋柄，所述第一u型夾緊套包括兩個疊在一起的第一彈性?shī)A片，兩個第一彈性?shī)A片的一端連接成一體并在連接端設置供所述第一支撐桿穿過的第一夾孔，兩個第一彈性?shī)A片上均對應設置供所述第一螺紋桿穿過的第一過孔，所述第一夾孔與所述第一過孔相互垂直，所述第一螺紋桿上開設供所述第二支撐桿穿過的第一安裝孔，所述第一螺紋桿穿過所述第一過孔后與所述第一旋柄相連接。

3.根據權利要求1所述的巴克豪森探頭固定裝置，其特征在于：所述探頭固定架的底部設置用于與所述第二鎖緊組件連接的圓柱銷。

4.根據權利要求3所述的巴克豪森探頭固定裝置，其特征在于：所述第二鎖緊組件包括第二u型夾緊套、第二螺紋桿和第二旋柄，所述第二u型夾緊套包括兩個疊在一起的第二彈性?shī)A片，兩個第二彈性?shī)A片的一端連接成一體并在連接端設置供所述第二支撐桿穿過的第二夾孔，兩個第二彈性?shī)A片上均對應設置供所述第二螺紋桿穿過的第二過孔，所述第二夾孔與所述第二過孔相互垂直，所述第二螺紋桿上開設供所述探頭固定架的所述圓柱銷穿過的第二安裝孔，所述第二螺紋桿穿過所述第二過孔后與所述第二旋柄連接。

5.根據權利要求1所述的巴克豪森探頭固定裝置，其特征在于：所述探頭固定架上開設螺紋孔，所述螺紋孔與用于鎖緊巴克豪森探頭的緊固螺釘相連接。

技術總結
本技術公開了一種巴克豪森探頭固定裝置，包括磁性底座、第一支撐桿、第一鎖緊組件、第二支撐桿、第二鎖緊組件和探頭固定架，所述磁性底座與所述第一支撐桿固定連接，所述第一支撐桿上安裝可調節位置的所述第一鎖緊組件，所述第一鎖緊組件上還安裝所述第二支撐桿，使所述第二支撐桿與所述第一支撐桿相互垂直，所述第二支撐桿上安裝可調節位置的所述第二鎖緊組件，所述第二鎖緊組件上安裝所述探頭固定架，所述探頭固定架具有用于鎖緊連接巴克豪森探頭的中空結構。本技術可提高測試準確性。

技術研發人員：陳宇浩,李雙敬,吳畏,羅理鴻,譚興昆,李金勁,李志偉,謝兆貴,黃志江
受保護的技術使用者：廣州飛機維修工程有限公司
技術研發日：20240228
技術公布日：2025/4/28
