本技術涉及轉爐投料，具體為一種脫氧合金化材料投入裝置。

背景技術：

1、鋼坯的成分決定了鋼材的組織與性能，鋼坯成分控制的水平也是衡量鋼廠過程工藝控制能力的一個方面，對鋼中各元素進行精確控制，可以減少同批次產品性能上的波動，降低鋼材使用的風險。同時，在對鋼中合金元素進行準確控制的基礎上，可制定更為合理的鋼種成分，降低合金消耗，目前一般通過投料裝置對轉爐內部添加適量合金。

2、現有的可參考公告號為：cn217818087u的中國實用新型專利，其公開了一種回轉爐投料裝置，包括底座、滾輪、龍門架和導料槽，在底座的左端設置有支臺，在底座右端設置有龍門架，并在龍門架的內轉動連接有導料槽，在龍門架頂部設置有卷揚機，且卷揚機通過繩子與導料槽上的吊耳連接在一起，在導料槽的下方設置有支架，并在支架上設置有余料回收斗。本實用新型能夠精準的將鋁渣、鋁灰投入回轉爐內，同時，在投料的過程中，避免出現脫氧合金化材料掉落一地的情況，使用方便，操作簡單，提高了工作效率，減輕了工作人員的負擔，易于推廣。

3、現有的轉爐投料裝置大多無稱重結構，在進行脫氧合金化材料裝填前需要先對脫氧合金化材料進行稱量配比，十分不便，同時無脫氧合金化材料混合結構，僅能夠?qū)⒚撗鹾辖鸹牧贤度朕D(zhuǎn)爐，可能會導致脫氧合金化材料在轉爐內堆積，影響轉爐內部鋼水各部分成分比重，影響鋼水質量。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種脫氧合金化材料投入裝置，具備能夠混合脫氧合金化材料，并且能夠便于對脫氧合金化材料進行稱重等優點，解決了上述技術問題。

3、(二)技術方案

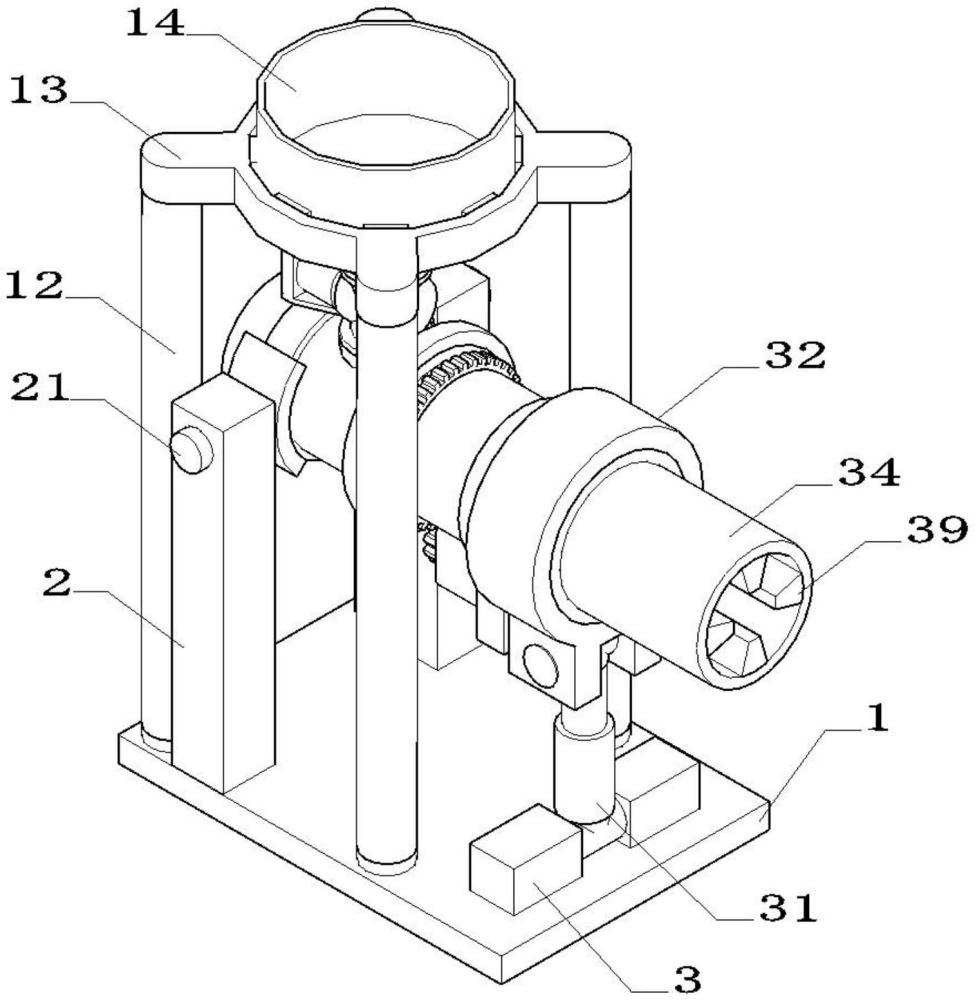

4、為實現上述目的，本實用新型提供如下技術方案：一種脫氧合金化材料投入裝置，包括：底板，所述底板的上方固定安裝有稱重傳感器，所述底板的上方固定安裝有固定柱，所述固定柱的上方穿插安裝有限位軸，所述限位軸的右端固定安裝有連接板，所述連接板右側嵌合安裝有連接環，所述連接環的內部穿插安裝有承接管，所述承接管的前端固定安裝有轉接軸承，且轉接軸承的外側固定安裝有連接管，所述底板的上方固定安裝有基座，所述基座的上方活動安裝有調節氣缸，所述調節氣缸的上方活動安裝有固定環，所述固定環的內部嵌合安裝有連接軸承，且連接軸承的內部固定安裝有混合管，所述固定環的后端固定安裝有連接架，所述混合管的外側固定安裝有傳動齒輪，所述連接架的下方固定安裝有驅動電機，且驅動電機的轉軸上固定安裝有驅動齒輪，所述混合管的內部固定安裝有擋板；所述底板能夠?qū)ΨQ重傳感器起到支撐作用。

5、作為本實用新型的優選技術方案，所述稱重傳感器的上方固定安裝有支撐柱，所述支撐柱的上端固定安裝有連接框，所述連接框的內部固定安裝有固定板，所述固定板的上方固定安裝有物料倉，且物料倉的下方固定安裝有星形卸料閥；所述星形卸料閥能夠阻止脫氧合金化材料下落。

6、作為本實用新型的優選技術方案，所述固定板以連接框的中心為基準等角度呈環形安裝于連接框的內部，所述物料倉通過固定板與連接框之間構成固定連接；所述固定板能夠?qū)ξ锪蟼}起到支撐作用。

7、作為本實用新型的優選技術方案，所述限位軸與固定柱之間構成轉動連接，所述承接管通過連接環與連接板之間構成固定連接，所述承接管的上方設置有與星形卸料閥匹配的開孔結構，且承接管的后端為封閉結構，所述連接管通過轉接軸承與承接管之間構成轉動連接；所述承接管能夠承接脫氧合金化材料。

8、作為本實用新型的優選技術方案，所述基座與調節氣缸之間構成轉動連接，所述調節氣缸與固定環之間構成轉動連接；所述基座能夠限制調節氣缸下端的位置。

9、作為本實用新型的優選技術方案，所述固定環與混合管之間通過連接軸承構成轉動連接，所述連接架與混合管之間構成轉動連接；所述連接架能夠便于固定驅動電機的位置。

10、作為本實用新型的優選技術方案，所述驅動電機通過連接架與固定環之間構成固定連接，所述驅動齒輪與傳動齒輪之間相互嚙合，所述擋板以混合管的中心為基準呈“十”字形安裝于混合管的內部，所述混合管的末端也固定安裝有轉接軸承，所述混合管通過轉接軸承、連接管與承接管連通并構成轉動連接；所述擋板能夠帶動脫氧合金化材料移動。

11、與現有技術相比，本實用新型提供了一種脫氧合金化材料投入裝置，具備以下有益效果：

12、1、本實用新型通過稱重傳感器的設置，稱重傳感器的上方與支撐柱連接，物料倉通過固定板與連接框固定安裝于支撐柱的上端，物料倉、固定板、連接框、支撐柱的總重會被稱重傳感器所監測，在星形卸料閥未開啟時脫氧合金化材料將無法穿過星形卸料閥進入承接管內部，在將稱重傳感器調零后，稱重傳感器能夠?qū)ξ锪蟼}內部的脫氧合金化材料進行稱重，這種方式能夠便于顯示物料倉內部脫氧合金化材料的重量，通過依次對不同脫氧合金化材料進行稱量以便于配比。

13、2、本實用新型通過驅動電機的設置，驅動電機通過連接架與固定環之間構成固定連接，驅動電機在啟動時能夠通過驅動齒輪帶動傳動齒輪轉動，由于傳動齒輪與混合管之間構成固定連接，傳動齒輪在轉動時能夠帶動混合管轉動，通過調節氣缸的收縮帶動混合管以及承接管轉動，使混合管與承接管處于傾斜狀態，使承接管內部的脫氧合金化材料在重力作用下滑動至混合管的內部，通過混合管的擋板帶動脫氧合金化材料轉動，在脫氧合金化材料轉動一定角度后擋板對脫氧合金化材料的支持力減小，脫氧合金化材料將會從混合管的一側落回混合管的底部，使脫氧合金化材料在通過混合管的過程中的內部混合，脫氧合金化材料最終會從混合管的前端滑出，進入轉爐。

技術特征：

1.一種脫氧合金化材料投入裝置，其特征在于，包括：

2.根據權利要求1所述的一種脫氧合金化材料投入裝置，其特征在于：

3.根據權利要求2所述的一種脫氧合金化材料投入裝置，其特征在于：

4.根據權利要求1所述的一種脫氧合金化材料投入裝置，其特征在于：

5.根據權利要求1所述的一種脫氧合金化材料投入裝置，其特征在于：

6.根據權利要求1所述的一種脫氧合金化材料投入裝置，其特征在于：

7.根據權利要求1所述的一種脫氧合金化材料投入裝置，其特征在于：

技術總結
本技術涉及轉爐投料技術領域，且公開了一種脫氧合金化材料投入裝置。該一種脫氧合金化材料投入裝置包括：底板，所述底板的上方固定安裝有稱重傳感器，所述底板的上方固定安裝有固定柱，所述固定柱的上方穿插安裝有限位軸，所述限位軸的右端固定安裝有連接板，由于物料倉、固定板、連接框、支撐柱的總重會被稱重傳感器所監測，在星形卸料閥未開啟時脫氧合金化材料將無法穿過星形卸料閥進入承接管內部，在將稱重傳感器調零后，稱重傳感器能夠?qū)ξ锪蟼}內部的脫氧合金化材料進行稱重，這種方式能夠便于顯示物料倉內部脫氧合金化材料的重量，通過依次對不同脫氧合金化材料進行稱量以便于配比。

技術研發人員：王松,龔波,王林,喻春亮,何軍元,鄧孝天,毛朝貴,鄧中華
受保護的技術使用者：四川省達州鋼鐵集團有限責任公司
技術研發日：20240329
技術公布日：2025/4/28
