本發明涉及納米材料領域，具體涉及一種空心球狀磷酸鉍銪納米顆粒及其制備方法。

背景技術：

稀土磷酸鹽因為高的熱穩性以及與稀土離子的高相容性，在稀土發光材料基質中占據重要地位，引起了學者們的廣泛研究。但因高純度稀土離子成本高昂，學者們希望尋找一種主族元素(Sb，Bi)替代稀土離子。其中BiPO₄與鑭系正磷酸鹽結構相似，鉍離子與三價稀土離子化合價相同，離子半徑和能級相差不大，由于這些優點，BiPO₄作為一種發光材料基質被廣泛研究。

BiPO₄具有六方相、低溫單斜相和高溫單斜相三種不同的結構，多相性使其具有不同的物理和化學特性，被廣泛應用于光催化劑、濕度傳感器、鋰離子電池陰極、發光材料基質、超級電容器等領域。

眾所周知，材料的性能與結構、形貌以及尺寸有密切聯系，科研工作者對BiPO₄形貌的調控進行了大量的研究，已通過水熱法、共沉淀法、溶劑熱法、固相反應法、微波水熱法等多種方法制備了BiPO₄粉體。Mingyun Guan等利用水熱法以H₆P₄O₁₃為磷源制備了海膽狀的BiPO₄(Cryst.Growth Des.2008,8:2694)；Qiuying Zhang等通過EDTA輔助水熱法合成了雪花狀BiPO₄(CrystEngComm 2014,16:8334)；V.D.Nithya等通過PVP輔助水熱法合成了紡錘狀BiPO₄(RSC Adv.2014,4:65184)。對于BiPO₄形貌的調控取得了一定成果，但迄今為止，還沒有以檸檬酸鈉輔助合成BiPO₄納米顆粒的相關報道。

技術實現要素：

為解決現有技術中的不足，本發明提供一種空心球狀磷酸鉍銪納米顆粒及其制備方法，該方法制得的空心球狀BiPO₄:Eu納米顆粒，形貌和尺寸均一，結晶度高。

為了達到上述目的，本發明方法采用如下技術方案：

包括以下步驟：

1)將Bi(NO₃)₃·5H₂O和Eu(NO₃)₃溶于稀硝酸中，并滴入檸檬酸鈉溶液攪拌均勻，隨后將NH₄H₂PO₄溶液逐滴加入攪拌均勻，得到前驅液；其中，Bi(NO₃)₃·5H₂O和Eu(NO₃)₃的摩爾總量與NH₄H₂PO₄、檸檬酸鈉的摩爾比為1：1：(3～4)；

2)調節前驅液的pH值為4.5～5.5；

3)將調節pH值后的前驅液轉移至反應釜中，在140～200℃反應生成沉淀，至沉淀不增加時，自然冷卻到室溫；

4)將生成的沉淀取出，洗滌干燥后得到空心球狀磷酸鉍銪納米顆粒。

進一步地，步驟1)中Eu(NO₃)₃的添加量為NH₄H₂PO₄摩爾量的5％。

進一步地，步驟1)中NH₄H₂PO₄和稀硝酸的比為1mmol：2.5mL，稀硝酸的體積分數為13％～13.6％。

進一步地，步驟2)中采用稀硝酸和氨水調節前驅液的pH值。

進一步地，步驟3)中調節pH值后的前驅體填充入反應釜中的填充比為70％～80％。

進一步地，步驟3)中反應時間為8～20h。

進一步地，步驟4)中生成的沉淀為白色，取出后用去離子水和無水乙醇分別洗滌3次。

進一步地，步驟4)中在70～90℃下干燥11～13h。

一種利用如上所述制備方法制得的空心球狀磷酸鉍銪納米顆粒，該空心球狀磷酸鉍銪納米顆粒為六方相，空心球直徑為395nm～405nm。

相對于現有技術，本發明具有有益的技術效果：

本發明在檸檬酸鈉輔助下以Bi(NO₃)₃·5H2O、Eu(NO₃)₃以及NH₄H₂PO₄為原料，采用水熱法制得了空心球狀BiPO₄:Eu納米顆粒。先將Bi(NO₃)₃·5H₂O和Eu(NO₃)₃溶于稀硝酸溶液混合攪拌，隨后滴加配制好的檸檬酸鈉溶液并攪拌，攪拌后滴加NH₄H₂PO₄溶液，然后用稀硝酸和氨水調節混合溶液的pH值；攪拌混合溶液后將該混合溶液轉移到反應釜中，密封，在140℃～200℃下反應產生沉淀，自然冷卻到室溫；再經離心，洗滌，干燥最終得到產品。本發明采用水熱法，由檸檬酸鈉輔助合成，操作簡單，制備周期短，可通過調節不同反應條件控制產物的形貌和尺寸，適合批量生產。本發明拓展了BiPO₄形貌調控手段，對研究磷酸鹽形貌調控具有重要參考價值。

本發明制備出的空心球狀BiPO₄:Eu納米顆粒具有結晶度高、形貌尺寸均一等特點，本發明制備出來的純六方相且為空心球狀納米顆粒，對使用BiPO₄:Eu粉體制備材料的研究是一個重要突破和提示，可以廣泛用于發光材料、光催化材料等。

【附圖說明】

圖1(a)是實施例1制備的球狀納米顆粒BiPO₄:Eu的SEM圖；

圖1(b)是實施例1制備的空心球狀納米顆粒BiPO₄:Eu的SEM圖；

圖1(c)是實施例2制備的直徑約為400nm的較大顆粒BiPO₄:Eu的SEM圖；

圖2是添加不同量的檸檬酸鈉條件下制備的BiPO₄:Eu納米顆粒的XRD圖譜；

【具體實施方式】

下面結合具體實施例和附圖對本發明作進一步詳細說明。

本發明空心球狀BiPO₄:Eu納米顆粒的制備方法，包括以下步驟：

1)將Bi(NO₃)₃·5H₂O和濃度為0.2mol/L的Eu(NO₃)₃溶于體積分數為13％～13.6％的稀硝酸中，攪拌30～35min；滴入檸檬酸鈉溶液攪拌30～35min直到均勻，隨后將NH₄H₂PO₄溶液逐滴加入，攪拌30～35min，得到均勻的前驅液；Bi(NO₃)₃·5H₂O與Eu(NO₃)₃的摩爾總量、NH₄H₂PO₄、檸檬酸鈉三者的摩爾比為1:1:(3～4)，Eu(NO₃)₃的添加量為NH₄H₂PO₄摩爾量的5％，NH₄H₂PO₄和稀硝酸的比為1mmol：2.5mL。

2)采用稀硝酸和氨水調節前驅液的pH值為4.5～5.5；

3)將調節pH值后的前驅液轉移至內襯為聚四氟乙烯的反應釜中，填充比為70％～80％，密封水熱反應釜后，放入恒溫鼓風干燥箱加熱保溫，加熱保溫溫度為140～200℃，保溫時間為8～20h，反應結束后自然冷卻到室溫，得到白色沉淀；

4)將生成的白色沉淀取出，用去離子水和無水乙醇分別洗滌3次，在70～90℃下干燥11～13h，得到空心球狀BiPO₄:Eu納米顆粒。

下面通過具體的實施例對本發明做進一步詳細說明。

實施例1：

步驟1：將3.8mmol Bi(NO₃)₃·5H₂O和1mL濃度為0.2mol/L的Eu(NO₃)₃溶于10mL體積分數為13％的稀硝酸中，攪拌30min后，將10mL濃度為1.2mol/L的檸檬酸鈉溶液逐滴加入，攪拌30min直到均勻，得溶液A；將4mmol NH₄H₂PO₄溶于20mL去離子水中，攪拌30min至均勻，得濃度為0.2mol/L的溶液B；將溶液B逐滴加入到A溶液中，得到前驅液，攪拌30min至均勻；

步驟2：用NH₃·H₂0和稀硝酸調節前驅液的pH值為5.0；

步驟3：將前驅液轉移至內襯為聚四氟乙烯的反應釜中，水熱反應釜的填充比為75％，密封水熱反應釜；

步驟4：將水熱反應釜放入恒溫鼓風干燥箱中，用30min的時間從室溫升溫到160℃，再在160℃條件下保溫16h，然后自然冷卻至室溫；

步驟5：將水熱反應釜中生成的沉淀取出，用去離子水和無水乙醇分別洗滌3次，在80℃下干燥12h，得到BiPO₄:Eu粉體。

實施例2：

步驟1：將3.8mmol Bi(NO₃)₃·5H₂O和1mL濃度為0.2mol/L的Eu(NO₃)₃溶于10mL體積分數為13％的稀硝酸中，攪拌30min后，并將10mL濃度為1.6mol/L的檸檬酸鈉溶液逐滴加入，攪拌30min直到攪拌均勻，得溶液A；將4mmol NH₄H₂PO₄溶于20mL去離子水中，攪拌30min至均勻，得濃度為0.2mol/L的溶液B；將溶液B逐滴加入到A溶液中，得到前驅液，攪拌30min至均勻；

步驟2：用NH₃·H₂0和稀硝酸調節前驅液的pH值為5.0；

步驟3：將前驅液轉移至內襯為聚四氟乙烯的反應釜中，水熱反應釜的填充比為75％，密封水熱反應釜；

步驟4：將水熱反應釜放入烘箱中，用30min的時間從室溫升溫到160℃，再在160℃條件下保溫16h，然后自然冷卻至室溫；

步驟5：將水熱反應釜中生成的沉淀取出，用去離子水和無水乙醇分別洗滌3次，在80℃下干燥12h，得到BiPO₄:Eu粉體。

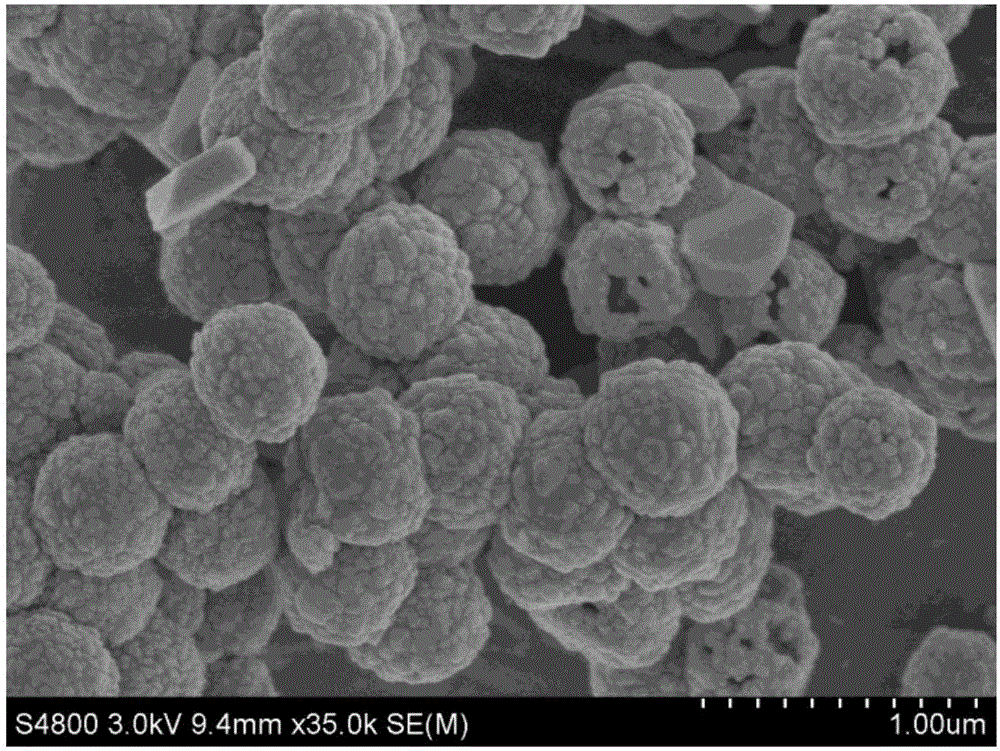

圖1(a)是實施例1制備的BiPO₄:Eu粉體的SEM圖，從圖中可以看出制備的BiPO₄:Eu為球狀納米顆粒，直徑約為395nm～405nm；圖1(b)也是實施例1制備的BiPO₄:Eu粉體的SEM圖，從圖1(b)左上角可以看出制備的納米顆粒為空心球狀。圖1(c)是實施例2制備的BiPO₄:Eu粉體的SEM圖，從圖中可以所制備的BiPO₄:Eu同樣為空心球狀納米顆粒，直徑約為400nm。實施例1和實施例2的空心球狀納米顆粒表面均為納米小顆粒。

圖2是實施例1和實施例2添加不同量的檸檬酸鈉條件下制備的BiPO₄:Eu納米顆粒的XRD圖。其中a為實施例1制得的BiPO₄:Eu晶體的XRD圖；b為實施例2制得的BiPO₄:Eu晶體的XRD圖。從圖2中可以看出，實施例1和實施例2制備的BiPO4:Eu晶體的衍射峰都與PDF卡片(JCPDS NO.15-0766)相一致，為六方相；其中，六方相的結晶相可以看出制備的樣品很純，沒有雜相，并且結晶度較高。

通過改變檸檬酸鈉的添加量，發現只有在NH₄H₂PO₄和檸檬酸鈉的摩爾比為1：(3～4)時，才能得到空心球狀的BiPO4:Eu納米顆粒，而其他添加量不能得到空心球狀的材料；另外發現Eu(NO₃)₃的摻雜量為NH₄H₂PO₄摩爾量5％時所得材料的發光性能最好。

實施例3：

步驟1：將3.8mmol Bi(NO₃)₃·5H₂O和1mL濃度為0.2mol/L的Eu(NO₃)₃溶于10mL體積分數為13.4％的稀硝酸中，攪拌32min后，將10mL濃度為1.4mol/L的檸檬酸鈉溶液逐滴加入，攪拌32min直到均勻，得溶液A；將4mmol NH₄H₂PO₄溶于20mL去離子水中，攪拌32min至均勻，得濃度為0.2mol/L的溶液B；將溶液B逐滴加入到A溶液中，得到前驅液，攪拌32min至均勻；

步驟2：用NH₃·H₂0和稀硝酸調節前驅液的pH值為4.5；

步驟3：將前驅液轉移至內襯為聚四氟乙烯的反應釜中，水熱反應釜的填充比為70％，密封水熱反應釜；

步驟4：將水熱反應釜放入恒溫鼓風干燥箱中，用30min的時間從室溫升溫到140℃，再在140℃條件下保溫20h，然后自然冷卻至室溫；

步驟5：將水熱反應釜中生成的沉淀取出，用去離子水和無水乙醇分別洗滌3次，在70℃下干燥13h，得到BiPO₄:Eu粉體。

實施例4：

步驟1：將3.8mmol Bi(NO₃)₃·5H₂O和1mL濃度為0.2mol/L的Eu(NO₃)₃溶于10mL體積分數為13.6％的稀硝酸中，攪拌35min后，將10mL濃度為1.5mol/L的檸檬酸鈉溶液逐滴加入，攪拌35min直到均勻，得溶液A；將4mmol NH₄H₂PO₄溶于20mL去離子水中，攪拌35min至均勻，得濃度為0.2mol/L的溶液B；將溶液B逐滴加入到A溶液中，得到前驅液，攪拌35min至均勻；

步驟2：用NH₃·H₂0和稀硝酸調節前驅液的pH值為5.5；

步驟3：將前驅液轉移至內襯為聚四氟乙烯的反應釜中，水熱反應釜的填充比為80％，密封水熱反應釜；

步驟4：將水熱反應釜放入恒溫鼓風干燥箱中，用30min的時間從室溫升溫到200℃，再在200℃條件下保溫8h，然后自然冷卻至室溫；

步驟5：將水熱反應釜中生成的沉淀取出，用去離子水和無水乙醇分別洗滌3次，在90℃下干燥11h，得到BiPO₄:Eu粉體。

本發明公開一種空心球狀BiPO₄:Eu納米顆粒的制備方法。采用水熱法，在檸檬酸鈉輔助下以Bi(NO₃)₃·5H₂O、Eu(NO₃)₃以及NH₄H₂PO₄合成球狀BiPO₄:Eu納米顆粒。首先，將Bi(NO₃)₃·5H₂O和Eu(NO₃)₃溶于稀硝酸溶液，并加入配制好的檸檬酸鈉溶液攪拌均勻，隨后逐滴加入NH₄H₂PO₄溶液，并用稀硝酸和氨水調節pH值，形成前驅液，將其移至內襯為聚四氟乙烯的反應釜中，加熱保溫反應一段時間，降至常溫后將生成的白色沉淀取出，洗滌，干燥，得到空心球狀BiPO₄:Eu納米顆粒。本發明采用水熱法快速合成空心球狀BiPO₄:Eu納米顆粒，操作簡單，制備周期短，晶體結晶度高，形貌和尺寸均一。本發明由檸檬酸鈉輔助水熱合成空心球狀BiPO₄:Eu納米顆粒的制備方法可拓展到合成其他磷酸鹽納米材料。
