本技術涉及軌道交通，涉及一種過渡車鉤及該過渡車鉤。

背景技術：

1、過渡車鉤是指用于不同鉤頭類型或安裝高度車鉤之間實現連掛的裝置，是機車、客車常用零部件。

2、目前隨著軌道交通行業高速發展，對車鉤的運用種類也會增加，當列車在運行中出現故障時，需要一套與現有正式車鉤連掛可靠的過渡車鉤進行救援，把列車拖到安全地方，目前，國內現有過渡車鉤主要有10型過渡車鉤、330型過渡車鉤、40型過渡車鉤等，現有過渡車鉤零部件種類較多，重量較大，連掛操作十分費力。

3、現有技術中，過渡車鉤結構復雜，通常體積大、重量大，不方便與列車車鉤之間的連掛操作。

4、專利cn214929731u公開的過渡車鉤的結構，包括鉤頭，鉤頭包括凸錐部分、凹孔部分、鉤舌和連掛桿等，其中凸錐部分與列車車鉤的凹錐配合，凹孔部分與列車車鉤的凸錐配合。專利cn203558079u、cn215244872u等也公開了類似的結構。以上過渡車鉤結構復雜，鉤體部件多、整體重量重連掛操作不便。

5、過渡車鉤作為救援牽引車輛使用的關鍵產品，連掛過程重需要救援人員搬運，連掛時間影響車輛救援時間，嚴重的會影響列車運行圖時間。因此，設計一款占用空間小，重量輕，結構緊湊，操作簡單的過渡車鉤是十分有必要的。

技術實現思路

1、本實用新型的目的在于解決上述技術問題之一，提出一種結構緊湊、重量輕、方便連掛操作的過渡車鉤及過渡車鉤，方便過渡車鉤與正式車鉤之間的連掛。

2、為實現上述目的，本實用新型采用的技術方案是：

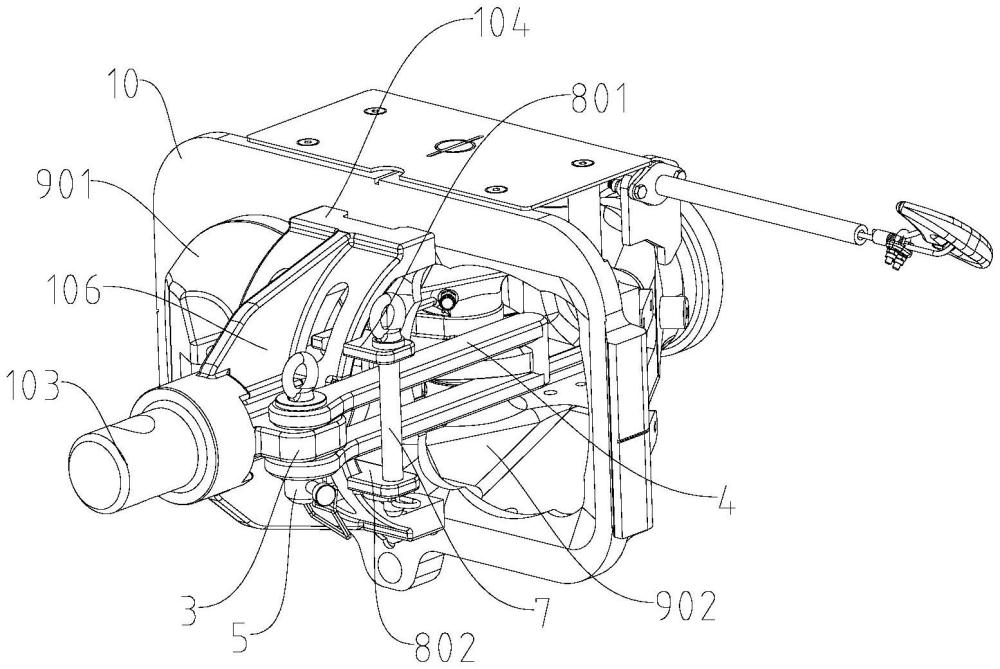

3、一種過渡車鉤，包括：

4、鉤體：包括連掛端和鉤尾端，所述連掛端用于與列車車鉤連掛，包括連掛面；所述鉤尾端能夠連接至牽引機構；

5、鉤舌：設置在鉤體上，用于與列車車鉤的連掛桿連掛；

6、連掛桿安裝臺：設置在鉤體上，位于鉤體連掛端與鉤尾端之間；

7、連掛桿：可拆卸安裝在所述安裝臺上；

8、所述鉤舌與所述連掛桿排列設置在鉤體的兩側；所述連掛桿的長度被配置為，當其安裝在所述連掛桿安裝臺后，能夠越過連掛面，以與列車車鉤的鉤舌連掛。

9、本實用新型一些實施例中，所述鉤體上進一步設置有連掛桿擋桿安裝臺，所述連掛桿擋桿安裝臺位于連掛桿安裝臺的同側，相對所述連掛桿安裝臺向靠近鉤體連掛端的方向設置；所述過渡車鉤進一步包括連掛桿擋桿，所述連掛桿擋桿可拆卸安裝在所述連掛桿擋桿安裝臺上；所述連掛桿安裝在所述連掛桿安裝臺、連掛桿擋桿安裝在所述連掛桿擋桿安裝臺后，所述連掛桿擋桿位于所述連掛桿的外側。

10、本實用新型一些實施例中，所述連掛桿包括安裝端和連掛端，所述安裝端形成插裝槽口，所述插裝槽口插裝在連掛桿安裝臺上，連掛桿及連掛桿安裝臺經固定件固定；所述連掛端形成連掛口，列車車鉤的鉤舌能夠鉤掛在所述連掛口處。

11、本實用新型一些實施例中，所述連掛桿擋桿安裝臺包括呈上下間隔設置的第一安裝臺和第二安裝臺，所述第一安裝臺和所述第二安裝臺上相對設置有插孔，所述連掛桿擋桿穿插安裝在第一安裝臺和所述第二安裝臺的插孔之間；在縱向方向上，連掛桿安裝臺位于第一安裝臺和第二安裝臺之間。

12、本實用新型一些實施例中，所述連掛端包括呈上下間隔設置的上連掛面和下連掛面，所述上連掛面和所述下連掛面之間經鉤體座連接；鉤體座包括由連掛端的一側向鉤尾一側凹陷的弧形段，形成弧形段鉤體。

13、一種過渡車鉤，包括：

14、鉤體：包括連掛端和鉤尾端，所述連掛端用于與列車車鉤連掛，包括連掛面；所述鉤尾端能夠連接至牽引機構；

15、鉤舌：設置在鉤體上，用于與列車車鉤的連掛桿連掛；

16、連掛桿安裝臺：設置在鉤體上，位于鉤體連掛端與鉤尾端之間；

17、連掛桿：與鉤體為一體結構；

18、所述鉤舌與所述連掛桿排列設置在鉤體的兩側；所述連掛桿的長度被配置為，當其安裝在所述連掛桿安裝臺后，能夠越過連掛面，以與列車車鉤的鉤舌連掛。

19、本實用新型一些實施例中，所述連掛端包括呈上下間隔設置的上連掛面和下連掛面，所述上連掛面和所述下連掛面之間經鉤體座連接；鉤體座包括由連掛端的一側向鉤尾一側凹陷的弧形段，形成弧形段鉤體。

20、本實用新型一些實施例中，鉤舌一側的鉤體上安裝有擋銷，所述擋銷的安裝位置被配置為：列車車鉤的連掛桿與過渡車鉤的鉤舌連掛后，擋銷位于列車車鉤連掛桿的外側，以限制連掛桿的轉動。

21、本實用新型一些實施例中，所述鉤體上設置有連掛板，所述連掛板朝向鉤尾的一側設置有鉤舌。

22、本實用新型一些實施例中，所述連掛板朝向連掛面的一側呈傾斜面，所述傾斜面位于由靠近過渡車鉤連掛桿的一側向過渡車鉤的外側，呈向靠近鉤尾一側傾斜。

23、與現有技術相比，本實用新型提供的過渡車鉤及其連掛方法的有益效果在于：

24、與現有技術相比，本發明提供的過渡車鉤及其連掛方法的有益效果在于：

25、1、過渡車鉤整體各部分設計為可拆卸的結構，簡化了鉤頭的結構，車鉤結構緊湊，操作簡單可靠，重量輕，方便搬運，通過手動操作可實現與列車車鉤的連掛，滿足高速列車救援與被救援的需求，能夠降低救援難度和成本。

26、2、過渡車鉤鉤體為弧形結構，并可以設計為板狀結構，極大的簡化了過渡車鉤鉤體的結構，降低了過渡車鉤的重量，方便連掛操作，進而可以保證連掛操作時間。

27、3、提出了兩種過渡車鉤鉤頭和連掛桿的配合安裝結構：一種結構中，過渡車鉤的連掛桿設計為可拆裝的結構，過渡車鉤采用旋轉式連掛方式，操作方便，靈活性強，連掛擋桿的設計，用于阻擋過渡車鉤的連掛桿，保證過渡車鉤與列車車鉤之間連掛的穩定性；另一種結構中，過渡車鉤的連掛桿與車鉤本體為焊接一體，無相對運動，不可拆卸，結構簡單，不需要日常維護抹油，擋銷用于阻擋正式車鉤連掛桿，可有效防止脫出，避免脫鉤；

技術特征：

1.一種過渡車鉤，其特征在于，包括：

2.如權利要求1所述的過渡車鉤，其特征在于，所述鉤體上進一步設置有連掛桿擋桿安裝臺，所述連掛桿擋桿安裝臺位于連掛桿安裝臺的同側，相對所述連掛桿安裝臺向靠近鉤體連掛端的方向設置；所述過渡車鉤進一步包括連掛桿擋桿，所述連掛桿擋桿可拆卸安裝在所述連掛桿擋桿安裝臺上；所述連掛桿安裝在所述連掛桿安裝臺、連掛桿擋桿安裝在所述連掛桿擋桿安裝臺后，所述連掛桿擋桿位于所述連掛桿的外側。

3.如權利要求1所述的過渡車鉤，其特征在于，所述連掛桿包括安裝端和連掛端，所述安裝端形成插裝槽口，所述插裝槽口插裝在連掛桿安裝臺上，連掛桿及連掛桿安裝臺經固定件固定；所述連掛端形成連掛口，列車車鉤的鉤舌能夠鉤掛在所述連掛口處。

4.如權利要求2或3所述的過渡車鉤，其特征在于，所述連掛桿擋桿安裝臺包括呈上下間隔設置的第一安裝臺和第二安裝臺，所述第一安裝臺和所述第二安裝臺上相對設置有插孔，所述連掛桿擋桿穿插安裝在第一安裝臺和所述第二安裝臺的插孔之間；在縱向方向上，連掛桿安裝臺位于第一安裝臺和第二安裝臺之間。

5.如權利要求1所述的過渡車鉤，其特征在于，所述連掛端包括呈上下間隔設置的上連掛面和下連掛面，所述上連掛面和所述下連掛面之間經鉤體座連接；鉤體座包括由連掛端的一側向鉤尾一側凹陷的弧形段，形成弧形段鉤體。

6.一種過渡車鉤，其特征在于，包括：

7.如權利要求6所述的過渡車鉤，其特征在于，所述連掛端包括呈上下間隔設置的上連掛面和下連掛面，所述上連掛面和所述下連掛面之間經鉤體座連接；鉤體座包括由連掛端的一側向鉤尾一側凹陷的弧形段，形成弧形段鉤體。

8.如權利要求6所述的過渡車鉤，其特征在于，鉤舌一側的鉤體上安裝有擋銷，所述擋銷的安裝位置被配置為：列車車鉤的連掛桿與過渡車鉤的鉤舌連掛后，擋銷位于列車車鉤連掛桿的外側，以限制連掛桿的轉動。

9.如權利要求6所述的過渡車鉤，其特征在于，所述鉤體上設置有連掛板，所述連掛板朝向鉤尾的一側設置有鉤舌。

10.如權利要求9所述的過渡車鉤，其特征在于，所述連掛板朝向連掛面的一側呈傾斜面，所述傾斜面位于由靠近過渡車鉤連掛桿的一側向過渡車鉤的外側，呈向靠近鉤尾一側傾斜。

技術總結
本技術提供一種過渡車鉤。過渡車鉤的鉤體包括連掛端和鉤尾端，連掛端用于與列車車鉤連掛，包括連掛面；鉤尾端能夠連接至牽引機構；鉤舌設置在鉤體上，用于與列車車鉤的連掛桿連掛；連掛桿安裝臺設置在鉤體上，位于鉤體連掛端與鉤尾端之間；連掛桿可拆卸安裝在所述安裝臺上，或者，連掛桿與鉤體為一體結構。過渡車鉤整體各部分設計為可拆卸的結構，簡化了鉤頭的結構，車鉤結構緊湊，操作簡單可靠，重量輕，方便搬運。

技術研發人員：楊慧芳,李彬,張繼堯,張家豪,郭良帥,李朝曦,周世新,劉金強
受保護的技術使用者：中車制動系統有限公司
技術研發日：20240724
技術公布日：2025/4/28
