本技術涉及電伴熱帶，尤其涉及一種加強型電伴熱帶。

背景技術：

1、電伴熱帶是由導電聚合物和兩根平行金屬導線及絕緣護層構成，其特點是導電聚合物具有很高的正溫度系數特性，且互相并聯，能隨被加熱體系的溫度變化自動調節輸出功率，自動限制加熱的溫度，可以任意截短或在一定范圍內接長使用，并允許多次交叉重疊而無高溫?zé)狳c及燒毀之慮。

2、如公開號cn219697926u公開了一種電伴熱帶，包括銅芯導線與安裝槽，銅芯導線的外側纏繞有阻燃pvc導電層、絕緣層、編織屏蔽層、硅膠導熱層、防護套與加強筋，安裝槽開設于防護套的底部，且安裝槽的內部安裝有彈簧，彈簧的下方連接有導熱桿，導熱桿的外側固定有硅膠導熱片，且硅膠導熱片的內側一體成型有連接塊。

3、現有技術中，在電伴熱帶使用時，由于電伴熱帶使用場所眾多，在一些特殊場合使用時，一般的電伴熱帶其強度不夠，容易受到壓力損壞，同時還存在外力對電伴熱帶造成破壞的情況，造成電伴熱帶無法正常使用。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的電伴熱帶在受到壓力時容易損壞，造成電伴熱帶無法正常使用的問題，而提出的一種加強型電伴熱帶。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種加強型電伴熱帶，包括導體組件，所述導體組件的外部設置有填充層，所述填充層的內部設置有加強骨架，所述填充層的外部設置有內護套，所述內護套的外部設置有絕緣屏蔽層，所述絕緣屏蔽層的外部設置有加強層，所述加強層的外部設置有外護套。

3、優選的，所述加強骨架的兩側均開設有折彎開口。

4、優選的，所述導體組件包括加強芯和導電母線，多個所述導電母線環繞在加強芯的外部。

5、優選的，所述外護套的外表面開設有纏繞槽。

6、優選的，所述纏繞槽的內部粘接有耐磨條。

7、與現有技術相比，本實用新型的優點和積極效果在于：

8、1、本實用新型中，通過導體組件的外部設置有加強骨架，加強骨架與內護套的內側面連接，且加強骨架的兩側均開設有多個折彎開口，使得加強骨架可以隨著電伴熱帶的彎曲被彎折，同時加強骨架對導體組件進行保護，在導體組件被彎曲一定角度后停止彎曲，防止導體組件被彎曲的角度過大而造成損壞，提高了電伴熱帶整體的強度，可適應不同的使用環境，提高了電伴熱帶的使用壽命。

9、2、本實用新型中，在外護套的外表面開設有纏繞槽，在纏繞槽的內部通過膠帶粘接有耐磨條，耐磨條的外部凸出于外護套的外表面，可對電伴熱帶進行保護，提高電伴熱帶整體的耐磨性能，同時還可通過撕下膠帶將磨損的耐磨條撕下，更換纏繞新的耐磨條在纏繞槽的內部，防止耐磨條磨損過多后外護套會被磨損。

技術特征：

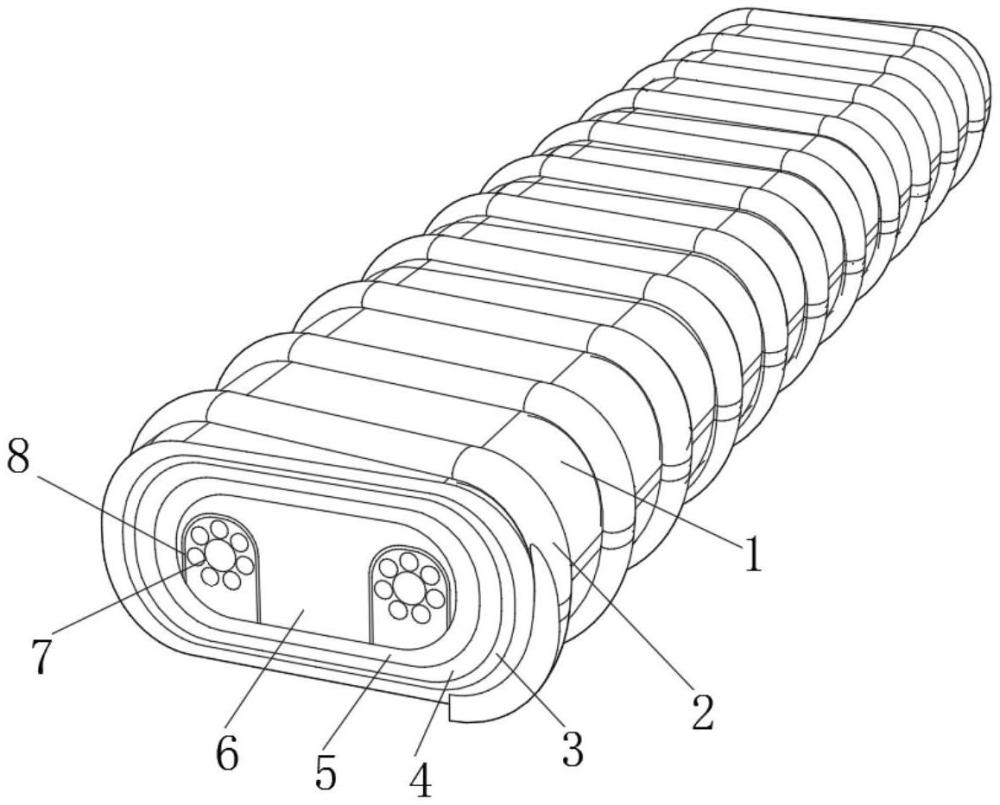

1.一種加強型電伴熱帶，包括導體組件(7)，其特征在于：所述導體組件(7)的外部設置有填充層(6)，所述填充層(6)的內部設置有加強骨架(8)，所述填充層(6)的外部設置有內護套(5)，所述內護套(5)的外部設置有絕緣屏蔽層(4)，所述絕緣屏蔽層(4)的外部設置有加強層(3)，所述加強層(3)的外部設置有外護套(1)。

2.根據權利要求1所述的一種加強型電伴熱帶，其特征在于：所述加強骨架(8)的兩側均開設有折彎開口(10)。

3.根據權利要求1所述的一種加強型電伴熱帶，其特征在于：所述導體組件(7)包括加強芯(11)和導電母線(12)，多個所述導電母線(12)環繞在加強芯(11)的外部。

4.根據權利要求1所述的一種加強型電伴熱帶，其特征在于：所述外護套(1)的外表面開設有纏繞槽(9)。

5.根據權利要求4所述的一種加強型電伴熱帶，其特征在于：所述纏繞槽(9)的內部粘接有耐磨條(2)。

技術總結
本技術公開了一種加強型電伴熱帶，涉及電伴熱帶技術領域，包括導體組件，所述導體組件的外部設置有填充層，本技術中，通過導體組件的外部設置有加強骨架，且加強骨架的兩側均開設有多個折彎開口，使得加強骨架可以隨著電伴熱帶的彎曲被彎折，同時加強骨架對導體組件進行保護，在導體組件被彎曲一定角度后停止彎曲，防止導體組件被彎曲的角度過大而造成損壞，提高了電伴熱帶整體的強度；在外護套的外表面開設有纏繞槽，在纏繞槽的內部通過膠帶粘接有耐磨條，可提高電伴熱帶整體的耐磨性能，同時還可通過撕下膠帶將磨損的耐磨條撕下，更換纏繞新的耐磨條在纏繞槽的內部，防止耐磨條磨損過多后外護套會被磨損。

技術研發人員：周湘斌
受保護的技術使用者：江蘇新?lián)P名電熱科技發展有限公司
技術研發日：20240724
技術公布日：2025/4/28
