本實用新型涉及汽車前圍流水槽的固定安裝領域，尤其涉及一種前圍流水槽安裝結構。

背景技術：

隨著消費者對車輛性能要求的日益提高，車輛的NVH性能成為消費者關注的性能之一，NVH為噪聲、振動與聲振粗糙度(Noise、Vibration、Harshness)的英文縮寫。

汽車使用過程中，為保證前擋風玻璃流下的大量雨水的通過，前圍流水槽部位與輪罩部位連通孔較大，聲音通過連通處可以直接傳遞至駕駛艙，影響駕駛感受。如圖1所示現有的前圍流水槽中，前圍流水槽1a的兩側為開口結構，兩側的開口端2a分別固定在側圍連接板3a的泄水孔處，前圍流水槽1a的兩側開口設計時普遍偏大，以確保不產生積水；流入前圍流水槽1a的雨水經泄水孔流出，但在雨水流出前圍流水槽1a后，雨水直接撞擊輪罩內壁，中間無阻礙，使得雨水在泄流時產生的噪音較大，影響車輛的NVH性能。

技術實現要素：

本實用新型為了解決現有的前圍流水槽在使用時，雨水在傳遞過程中無阻礙，產生噪音較大，影響車輛NVH性能的問題。

為了實現上述目的本實用新型提供一種前圍流水槽安裝結構，包括前圍流水槽和設在所述前圍流水槽兩側的側圍連接板；所述側圍連接板上開設有與所述前圍流水槽相配的導向孔，所述前圍流水槽的兩側端為開口結構，所述兩側端分別固定在對應的導向孔處，還包括封蓋在所述導向孔處的阻隔片；所述阻隔片的頂部為與所述側圍連接板轉動相連的連接端，所述阻隔片的底部繞所述連接端沿所述前圍流水槽側開口方向擺動。

優選地，所述阻隔片包括頂部的連接板和底部的蓋板，所述連接板朝向所述側圍連接板的一側間隔的凸設有一組卡扣，所述側圍連接板上與所述卡扣對應的開設有一組安裝孔，所述卡扣卡接在所述安裝孔上。

優選地，所述連接板與所述蓋板的連接處，為向內的縮口結構。

優選地，所述卡扣為兩兩一組，兩所述卡扣偏心設置。

優選地，所述蓋板的中部為向所述前圍流水槽方向凸起的加強凸臺。

優選地，所述阻隔片為橡膠板。

本實用新型的效果在于：通過在側圍連接板的兩導向孔處設置阻隔片，阻隔片可沿前圍流水槽側開口方向擺動。從而使得流經前圍流水槽兩側開口處的雨水，先將阻隔片沖開，保證了前圍流水槽排水的順暢性能，降低了雨水傳遞時產生的噪音。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術中前圍流水槽一側的安裝示意圖。

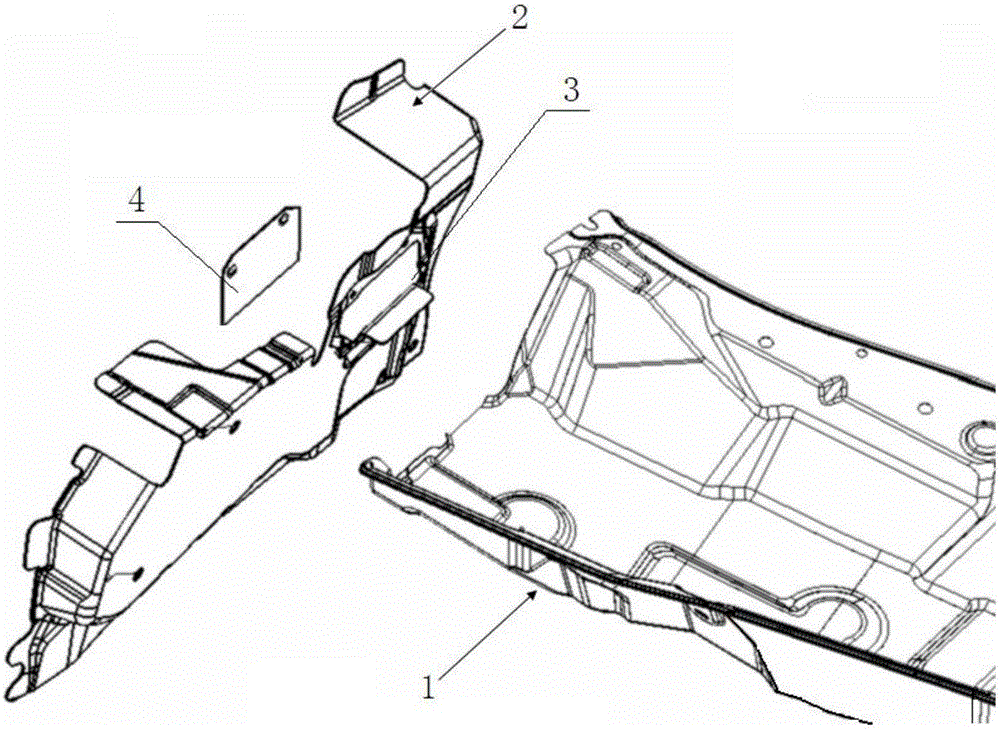

圖2為本實用新型實施例中前圍流水槽安裝處的爆炸圖。

圖3為本實用新型實施例中阻隔片的主視圖。

圖4為本實用新型實施例中阻隔片與側圍連接板配合處的剖視圖。

圖5為本實用新型實施例中阻隔板由閉合到打開時的示意圖。

圖6為本實用新型實施例中前圍流水槽的裝配圖。

現有技術圖中：1a－前圍流水槽2a－開口端3a－側圍連接板

本實施例圖中：1－前圍流水槽2－側圍連接板3－導向孔4－阻隔片41－連接板42－蓋板43－卡扣44－加強凸臺

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖對本實用新型作進一步的詳細介紹。

參考圖2－圖6所示，為本實施例公開的一種前圍流水槽安裝結構，包括前圍流水槽1和設在前圍流水槽1兩側的側圍連接板2；側圍連接板2上開設有與前圍流水槽1相配的導向孔3，前圍流水槽1的兩側端為開口結構，前圍流水槽1的兩側端分別固定在對應的導向孔3處，流經前圍流水槽1的雨水經兩側端分別向外流出，本方案中，為了避免雨水直接沿流水槽的兩側端流出，在側圍連接板2的兩導向孔處，分別對應的設有一阻隔片4，阻隔片4封蓋在導向孔處，阻隔片4的頂部為與側圍連接板2轉動相連的連接端，阻隔片4的底部繞連接端沿前圍流水槽1側開口方向擺動，如圖5所示。從而使得流經前圍流水槽1兩側開口處的雨水，先將阻隔片4沖開，其中，阻隔片4為橡膠板，厚度為1.0mm。檔前圍流水槽1內大量水流經過時，水流將阻隔片4沖開，保證了前圍流水槽1排水的順暢性能，降低了雨水傳遞時產生的噪音。無水流通時，根據阻隔片的自身形狀，阻隔片與側圍前連接板貼合，對導向孔進行遮擋。

上述方案中的阻隔片可通過轉軸固定，但轉軸安裝較復雜，本實施例中，如圖3－5所示，阻隔片4選用卡扣實現阻隔片的固定，使用時，阻隔片頂部相當于轉軸，底部為阻隔片的轉動部，具體地，阻隔片4包括頂部的連接板41和底部的蓋板42，連接板41朝向側圍連接板2的一側間隔的凸設有一組卡扣43，側圍連接板2上與卡扣43對應的開設有一組安裝孔，卡扣43卡接在安裝孔上。阻隔片4設計安裝點在頂部，使阻隔片4成類似單邊合頁結構，實現最經濟的小零件的基礎上保證了流水孔的最大化。同時，安裝凸點與下邊沿距離最大化，杠桿力臂大，實現了雨水流出時打開力的最小化。

結合圖3和圖4所示，本方案中卡扣43為兩兩一組，分別設在連接板41的兩側，本實施例中，阻隔片4的兩卡扣43為偏心設計，充分拓展流水空間，降低打開力。進一步，還可將連接板41與蓋板42的連接處設計為向內的縮口結構，參見圖所示，此處用做旋轉軸。水流沖擊時，上部有卡扣43固定，中間減窄區域最為薄弱，首先發生變形，阻隔片打開，進行泄水。

于此同時，還可在蓋板的中部設計加強凸臺44，其中，加強凸臺44向前圍流水槽方向凸起，安裝凸臺進一步確保了蓋板的剛度，使得蓋板不易變形，密封效果好。

需要說明的是，在加工時，阻隔片4優選地采用注塑一體成型制成，以便于批量化生產。阻隔片4的形狀根據不同車輛前圍流水槽側開口形狀進行適應性調整即可。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。
