本技術涉及兒童滑板車領域，尤其涉及一種防盜款折疊兒童滑板車。

背景技術：

1、兒童滑板車是孩子的玩具，屬于童車,兒童常騎滑板車可鍛煉身體的靈活性，提高反應速度，增加運動量，加強機體抵抗能力，為了收納和攜帶方便，兒童滑板車通常為可折疊的，折疊后的兒童滑板車可一定程度減少空間占位，在收納和攜帶時，提高空間利用率和攜帶便攜度。

2、本申請發明人發現在實踐的使用過程中存在以下問題：

3、目前，折疊兒童滑板車在滑行安全性和穩定性、高度調節、快速折疊以及方向控制等方面已經取得較好的成績，方便兒童使用滑板車鍛煉身體時，有較好的使用體驗，但市面上的折疊兒童滑板車通常不具備防盜功能，其收納閑置時的安全性有待進一步提高。

4、因此，有必要提供一種防盜款折疊兒童滑板車解決上述技術問題。

技術實現思路

1、本實用新型要解決的技術問題在于市面上的折疊兒童滑板車通常不具備防盜功能，其收納閑置時的安全性有待進一步提高，針對現有技術的上述缺陷，提供一種防盜款折疊兒童滑板車。

2、達到上述目的，本實用新型的技術方案是：一種防盜款折疊兒童滑板車，包括滑板車主體、前輪、后輪和連接軸，所述連接軸上套設有旋轉套，所述旋轉套上設置有可調桿，所述可調桿的頂部設置有把手，所述連接軸和旋轉套上設置有鎖定機構；所述鎖定機構包括卡條、u型桿、工型桿和豎桿，所述連接軸上開設有第一卡槽，所述旋轉套上開設有第二卡槽，所述卡條上開設有限位孔和圓形孔，所述u型桿的頂部設置有限位塊，所述u型桿的內部設置有轉軸，所述豎桿的底部設置有滑動套，所述前輪內側的底部開設有通孔。

3、通過采用上述技術方案，滑板車主體、前輪、后輪和連接軸，并配合旋轉套和可調桿，本實用新型提供了一種可靈活折疊收納的產品，增加了產品的適用性和便利性，鎖定機構的設計，為滑板車提供了一種有效的防盜機制，提高了滑板車在閑置時的安全性，減少了被盜的風險。

4、進一步設置，所述旋轉套與連接軸轉動連接，所述前輪與連接軸轉動連接，所述旋轉套與可調桿固定連接。

5、通過采用上述技術方案，前輪與連接軸的轉動連接，確保了滑板車在使用過程中的靈活性和穩定性，使得兒童能夠順暢地進行滑行。

6、進一步設置，所述卡條為矩形條狀結構，所述卡條與第一卡槽和第二卡槽相卡合滑移。

7、通過采用上述技術方案，卡條的矩形條狀結構設計，便于與第一卡槽和第二卡槽進行卡合和滑移，簡化了折疊和展開的操作流程。

8、進一步設置，所述限位塊與限位孔相適配，所述限位孔與圓形孔相連通，所述圓形孔的直徑大于限位塊最長端的長度。

9、通過采用上述技術方案，限位塊與限位孔較高的適配度，使得限位塊進入限位孔的過程能夠順暢進行。

10、進一步設置，所述u型桿與工型桿固定連接，所述滑動套與工型桿相卡合滑移，所述豎桿與滑動套固定連接。

11、通過采用上述技術方案，可利用u型桿及其頂部的限位塊，輔助將工型桿、滑動套和豎桿在豎直位置進行固定。

12、進一步設置，所述豎桿設置有兩個，兩個所述豎桿呈對稱設置，所述豎桿與通孔相適配。

13、通過采用上述技術方案，兩個豎桿的對稱設置，為滑板車的折疊和鎖定提供了平衡的支撐，確保了滑板車在折疊狀態下兩個前輪同時保持鎖定的狀態。

14、進一步設置，所述第一卡槽設置有兩個，兩個所述第一卡槽沿連接軸的圓周呈90度分布。

15、通過采用上述技術方案，兩個90度分布的第一卡槽，可使得可調桿在折疊后或者使用中，分別利用鎖定機構保持相應的狀態。

16、進一步設置，所述轉軸的底部開設有異形孔，所述異形孔的內徑為六邊形，所述異形孔的外徑為圓形。

17、通過采用上述技術方案，轉軸底部的異形孔設計，特別是六邊形內徑與圓形外徑的結合，在使用鎖定機構時，需要使用特制的工具，提高了使用門檻。

18、進一步設置，所述卡條的一側設置有拉環，所述拉環為半環形結構。

19、通過采用上述技術方案，卡條一側的拉環設計，特別是半環形結構，為用戶在操作卡條時提供了便利的抓握點，簡化了鎖定機構的操作流程。

20、進一步設置，所述u型桿與轉軸轉動連接，所述轉軸與限位塊固定連接。

21、通過采用上述技術方案，當使用特制內六角扳手插入異形孔中后，可帶動轉軸在u型桿內部轉動，從而帶動與轉軸固定連接的限位塊轉動。

22、與相關技術相比較，本實用新型提供的一種防盜款折疊兒童滑板車具有如下有益效果：

23、本實用新型提供一種防盜款折疊兒童滑板車，通過卡條、限位塊、u型桿、滑動套和豎桿，在滑板車主體閑置時，將卡條卡入對應的卡槽中，拖動滑動套，將豎桿調整至與通孔對齊的位置，并通過限位塊將u型桿固定，從而將旋轉套和前輪固定，前輪無法轉動，賦予滑板車主體防盜的功能，解決了其收納閑置時的安全性有待提高的技術問題。

24、本實用新型提供一種防盜款折疊兒童滑板車，采用異形孔，在使用或者解除鎖定機構的鎖定效果時，可使用與異形孔完全適配的特制內六角扳手轉動轉軸，帶動限位塊旋轉，從而方便取下或固定u型桿等部件，使得鎖定機構應用時安全性進一步提高，從而進一步解決了滑板車主體收納閑置時不夠安全的技術問題。

技術特征：

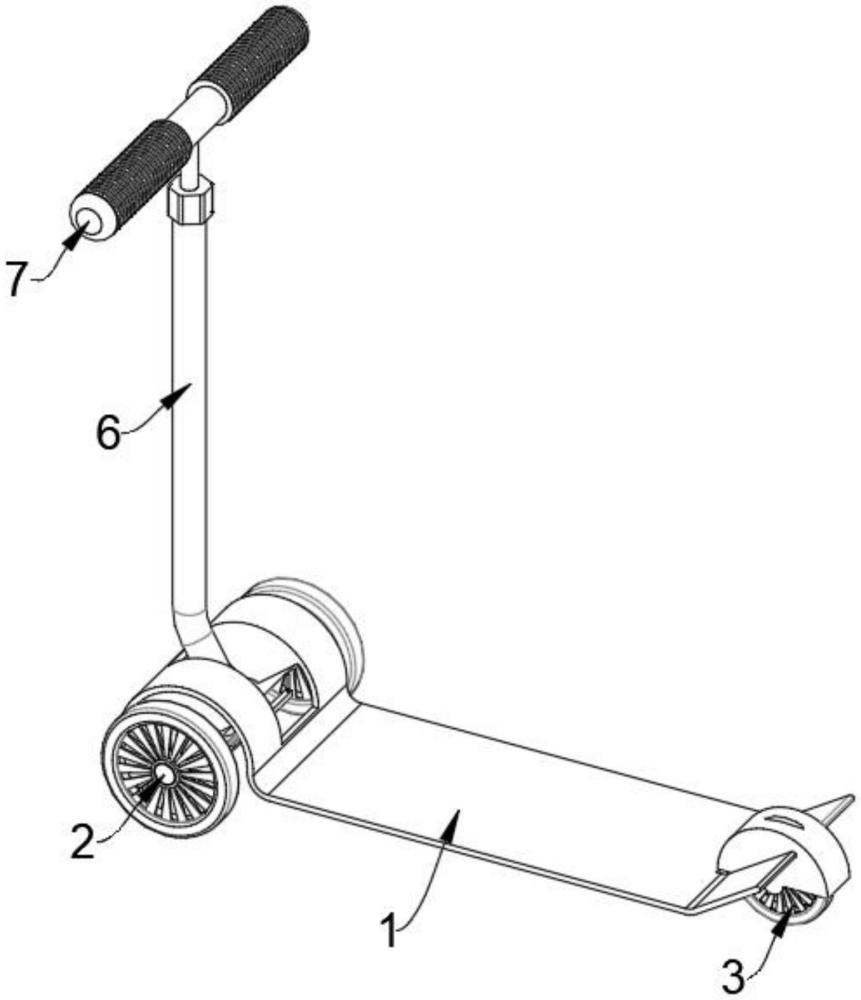

1.一種防盜款折疊兒童滑板車，其特征在于：包括滑板車主體(1)、前輪(2)、后輪(3)和連接軸(4)，所述連接軸(4)上套設有旋轉套(5)，所述旋轉套(5)上設置有可調桿(6)，所述可調桿(6)的頂部設置有把手(7)，所述連接軸(4)和旋轉套(5)上設置有鎖定機構(8)；

2.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述旋轉套(5)與連接軸(4)轉動連接，所述前輪(2)與連接軸(4)轉動連接，所述旋轉套(5)與可調桿(6)固定連接。

3.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述卡條(803)為矩形條狀結構，所述卡條(803)與第一卡槽(801)和第二卡槽(802)相卡合滑移。

4.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述限位塊(807)與限位孔(805)相適配，所述限位孔(805)與圓形孔(806)相連通，所述圓形孔(806)的直徑大于限位塊(807)最長端的長度。

5.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述u型桿(810)與工型桿(811)固定連接，所述滑動套(812)與工型桿(811)相卡合滑移，所述豎桿(813)與滑動套(812)固定連接。

6.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述豎桿(813)設置有兩個，兩個所述豎桿(813)呈對稱設置，所述豎桿(813)與通孔(814)相適配。

7.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述第一卡槽(801)設置有兩個，兩個所述第一卡槽(801)沿連接軸(4)的圓周呈90度分布。

8.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述轉軸(808)的底部開設有異形孔(809)，所述異形孔(809)的內徑為六邊形，所述異形孔(809)的外徑為圓形。

9.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述卡條(803)的一側設置有拉環(804)，所述拉環(804)為半環形結構。

10.根據權利要求1所述的一種防盜款折疊兒童滑板車，其特征在于，所述u型桿(810)與轉軸(808)轉動連接，所述轉軸(808)與限位塊(807)固定連接。

技術總結
本技術涉及兒童滑板車領域，具體提供了一種防盜款折疊兒童滑板車。本技術包括滑板車主體、前輪、后輪和連接軸，所述連接軸上套設有旋轉套，所述旋轉套上設置有可調桿，所述可調桿的頂部設置有把手，所述連接軸和旋轉套上設置有鎖定機構；所述鎖定機構包括卡條、U型桿、工型桿和豎桿，本技術提供一種防盜款折疊兒童滑板車，通過卡條、限位塊、U型桿、滑動套和豎桿，在滑板車主體閑置時，將卡條卡入對應的卡槽中，拖動滑動套，將豎桿調整至與通孔對齊的位置，并通過限位塊將U型桿固定，從而將旋轉套和前輪固定，前輪無法轉動，賦予滑板車主體防盜的功能，解決了其收納閑置時的安全性有待提高的技術問題。

技術研發人員：顏晨光,胡海鵬
受保護的技術使用者：浙江盛銘工貿有限公司
技術研發日：20240809
技術公布日：2025/4/28
