本技術涉及布料排列，具體為一種布料自動化排列裝置。

背景技術：

1、布料是裝飾材料中常用的材料，包括有化纖地毯、無紡壁布、亞麻布、尼龍布、彩色膠布、法蘭絨等各式布料，布料在裝飾陳列中起到了相當重要的作用，常常是整個銷售空間中不可忽視的主要力量，大量運用布料進行墻面面飾、隔斷、以及背景處理，同樣可以形成良好的商業空間展示風格。

2、布料進行收卷以后需要按照不同的材質進行自動排列，但由于其收卷后尺寸較大的同時重量也隨之增長，導致搬運不便的情況出現，但若不及時對布料進行分類排列，多卷布料相互交叉堆放，會為后續的工作帶來更大的困難。

技術實現思路

1、本實用新型的目的在于提供一種布料自動化排列裝置，以解決上述背景技術提出的收卷后的布料尺寸較大的同時重量也隨之增長，導致搬運不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種布料自動化排列裝置，包括自動化排列架、腳柱和控制箱，

3、所述自動化排列架底部安裝有腳柱，所述自動化排列架內部安裝有控制箱，所述自動化排列架靠近控制箱的一側設置有箱門，所述自動化排列架內部設置有分料排列機構，所述分料排列機構由分料電機、旋轉分料葉、排料室、出料口、導料層、活動導料板、第一電動伸縮桿和第二電動伸縮桿組成。

4、優選的，所述自動化排列架的一側安裝有分料電機，所述分料電機的一端通過聯軸器安裝有旋轉分料葉，所述自動化排列架內部開設有排料室，所述排料室底部開設有出料口。

5、優選的，所述排料室上側設置有導料層，所述導料層的一側通過轉軸旋轉連接有活動導料板，所述自動化排列架頂部的活動導料板上側與第一電動伸縮桿的一端旋轉連接，所述第一電動伸縮桿的另一端與自動化排列架內壁相連接。

6、優選的，所述導料層底部與第二電動伸縮桿的一端旋轉連接，所述第二電動伸縮桿的另一端與相鄰的活動導料板旋轉連接，所述旋轉分料葉兩側設置有輔助排料機構。

7、優選的，所述輔助排料機構由調節板、雙向驅動電機、旋轉桿、螺紋調節層、電動推桿、限位柱、滑槽和連接板組成。

8、優選的，所述旋轉分料葉兩端對稱設置有調節板，所述旋轉分料葉的一側設置有雙向驅動電機，所述雙向驅動電機底部與自動化排列架相安裝，所述雙向驅動電機的兩端分別通過輸出軸連接有旋轉桿。

9、優選的，兩根所述旋轉桿遠離雙向驅動電機的一側通過軸承座與自動化排列架旋轉連接，所述旋轉桿外側通過螺紋調節層與調節板的一端螺紋連接。

10、優選的，所述旋轉分料葉遠離雙向驅動電機的一側設置有連接板，所述連接板兩端分別通過限位柱與自動化排列架內部開設的滑槽滑動連接，所述連接板遠離旋轉分料葉的一側與電動推桿的一端相連接，所述電動推桿外側與自動化排列架相安裝。

11、與現有技術相比，本實用新型的有益效果是：該布料自動化排列裝置，通過控制箱控制啟動對應的第一電動伸縮桿或第二電動伸縮桿，展開與之連接的活動導料板，啟動分料電機通過聯軸器帶動旋轉分料葉翻轉將上側的布料向下推動，此時布料下落至展開的活動導料板處，并在活動導料板和對應的導料層的導向作用下進入排料室進行排列，解決了收卷后的布料尺寸較大的同時重量也隨之增長，導致搬運不便的問題。

12、1.該布料自動化排列裝置，為及時對收卷后的布料進行排列，當布料落入旋轉分料葉后，操作者通過控制箱控制啟動對應的第一電動伸縮桿或第二電動伸縮桿，展開與之連接的活動導料板，并保證其余第一電動伸縮桿或第二電動伸縮桿處于回縮狀態，啟動分料電機通過聯軸器帶動旋轉分料葉翻轉將上側的布料向下推動，此時布料下落至展開的活動導料板處，并在活動導料板和對應的導料層的導向作用下進入排料室進行排列，該布料自動化排列裝置，設置有分料排列機構，通過自動化排列架完成穩定的分料排料，省時省力；

13、2.該布料自動化排列裝置，為對不同尺寸的布料進行整齊排料，防止其在落料是發生傾斜，導致無法在導料層和活動導料板的作用下進入排料室，根據布料收卷后的半徑，啟動電動推桿回縮帶動連接板向后移動，便于旋轉分料葉的翻轉，啟動雙向驅動電機通過輸出軸帶動兩側的旋轉桿旋轉，旋轉桿旋轉時通過外側的螺紋調節層與調節板螺紋作用，帶動旋轉分料葉兩側的調節板推動布料，將其推動至旋轉分料葉中部，該布料自動化排列裝置，設置有輔助排料機構，可以對布料的位置進行調整，使得不同尺寸的布料可以整齊擺放在旋轉分料葉內部，操作效率高。

技術特征：

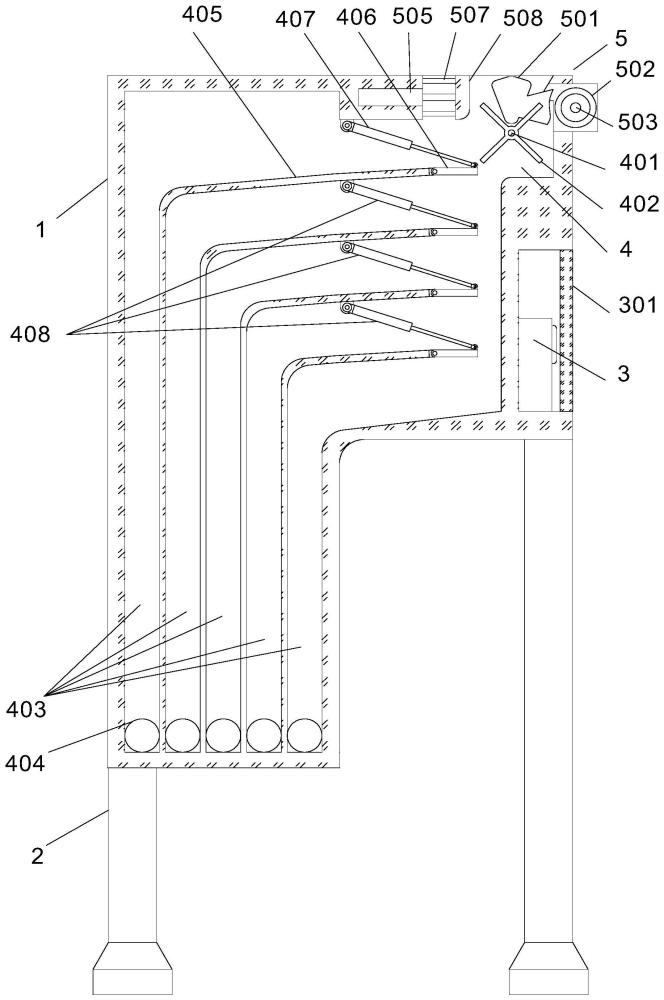

1.一種布料自動化排列裝置，包括自動化排列架(1)、腳柱(2)和控制箱(3)，其特征在于：

2.根據權利要求1所述的一種布料自動化排列裝置，其特征在于：所述自動化排列架(1)的一側安裝有分料電機(401)，所述分料電機(401)的一端通過聯軸器安裝有旋轉分料葉(402)，所述自動化排列架(1)內部開設有排料室(403)，所述排料室(403)底部開設有出料口(404)。

3.根據權利要求2所述的一種布料自動化排列裝置，其特征在于：所述排料室(403)上側設置有導料層(405)，所述導料層(405)的一側通過轉軸旋轉連接有活動導料板(406)，所述自動化排列架(1)頂部的活動導料板(406)上側與第一電動伸縮桿(407)的一端旋轉連接，所述第一電動伸縮桿(407)的另一端與自動化排列架(1)內壁相連接。

4.根據權利要求3所述的一種布料自動化排列裝置，其特征在于：所述導料層(405)底部與第二電動伸縮桿(408)的一端旋轉連接，所述第二電動伸縮桿(408)的另一端與相鄰的活動導料板(406)旋轉連接，所述旋轉分料葉(402)兩側設置有輔助排料機構(5)。

5.根據權利要求4所述的一種布料自動化排列裝置，其特征在于：所述輔助排料機構(5)由調節板(501)、雙向驅動電機(502)、旋轉桿(503)、螺紋調節層(504)、電動推桿(505)、限位柱(506)、滑槽(507)和連接板(508)組成。

6.根據權利要求4所述的一種布料自動化排列裝置，其特征在于：所述旋轉分料葉(402)兩端對稱設置有調節板(501)，所述旋轉分料葉(402)的一側設置有雙向驅動電機(502)，所述雙向驅動電機(502)底部與自動化排列架(1)相安裝，所述雙向驅動電機(502)的兩端分別通過輸出軸連接有旋轉桿(503)。

7.根據權利要求6所述的一種布料自動化排列裝置，其特征在于：兩根所述旋轉桿(503)遠離雙向驅動電機(502)的一側通過軸承座與自動化排列架(1)旋轉連接，所述旋轉桿(503)外側通過螺紋調節層(504)與調節板(501)的一端螺紋連接。

8.根據權利要求6所述的一種布料自動化排列裝置，其特征在于：所述旋轉分料葉(402)遠離雙向驅動電機(502)的一側設置有連接板(508)，所述連接板(508)兩端分別通過限位柱(506)與自動化排列架(1)內部開設的滑槽(507)滑動連接，所述連接板(508)遠離旋轉分料葉(402)的一側與電動推桿(505)的一端相連接，所述電動推桿(505)外側與自動化排列架(1)相安裝。

技術總結
本技術公開了一種布料自動化排列裝置，涉及布料排列領域，包括自動化排列架、腳柱和控制箱，所述自動化排列架底部安裝有腳柱，所述自動化排列架內部安裝有控制箱，所述自動化排列架靠近控制箱的一側設置有箱門，所述自動化排列架內部設置有分料排列機構。該布料自動化排列裝置，通過控制箱控制啟動對應的第一電動伸縮桿或第二電動伸縮桿，展開與之連接的活動導料板，啟動分料電機通過聯軸器帶動旋轉分料葉翻轉將上側的布料向下推動，此時布料下落至展開的活動導料板處，并在活動導料板和對應的導料層的導向作用下進入排料室進行排列，使得該布料自動化排列裝置解決了收卷后的布料尺寸較大的同時重量也隨之增長，導致搬運不便的問題。

技術研發人員：高東方,高志曉,高東云,李方超,周靜,劉懷松
受保護的技術使用者：陵縣東晟紡織品有限公司
技術研發日：20240325
技術公布日：2025/4/28
