本發明涉及保護裝置，更具體地說，涉及工藝美術的保護裝置。

背景技術：

1、工藝美術是以實用為目的，通過藝術設計和工藝技術制作出的物品。它既包括日常生活用品（如陶瓷、家具、紡織品），也包括裝飾品（如雕塑、擺件）；其核心在于將藝術美感與實用功能完美結合。

2、在對工藝品進行運輸時缺乏保護裝置，特別是陶瓷器，由于陶瓷器本身易碎，在運輸過程中稍微磕碰都可能導致陶瓷器損壞，從而造成嚴重的經濟損失。

3、針對上述問題，現有技術中也給出了一些解決方案，如公開號為cn112707021b的中國發明專利，公開了一種工藝美術的保護裝置，該裝置通過在第二儲存箱、第三儲存箱的四個角處以及內側壁設置防護棉與硅膠防護條，能有效防止工藝品在放置與運輸的過程中摩擦或碰撞而損壞，現有技術雖然可以在一定程度上避免藝術品受損，但是單純地通過設置防護棉與硅膠防護條防護效果有限，而且保護裝置無法適用于不同尺寸的藝術品，進而嚴重影響保護裝置的實用性與保護效果。

技術實現思路

1、針對現有技術中存在的問題，本發明的目的在于提供工藝美術的保護裝置，可以實現提高防護裝置實用性與保護效果的目的。

2、為解決上述問題，本發明采用如下的技術方案。

3、工藝美術的保護裝置，包括箱體，所述箱體上設有保護組件；

4、所述保護組件包括均勻固定安裝在箱體側壁上的套筒，所述套筒內水平滑動安裝有安裝板，所述安裝板上固定安裝有延伸至套筒外的安裝桿，所述安裝桿遠離套筒的一端固定安裝有第一彈性伸縮桿，所述箱體遠離套筒一側的側壁上固定安裝有第二彈性伸縮桿，所述第一彈性伸縮桿遠離安裝桿的一端設有用于吸附藝術品的負壓組件，所述箱體上設有與安裝桿配合的驅動組件。

5、進一步地，所述驅動組件包括可拆卸安裝在箱體頂壁上的蓋板，所述箱體的頂壁上開設有豎直槽，所述蓋板的底壁上固定安裝有與豎直槽滑動配合的豎直板，且所述箱體上設有用于固定蓋板的限位組件，所述套筒內設有推動安裝桿移動的第一磁鐵，所述豎直板上嵌設有與第一磁鐵相互排斥的第二磁鐵，所述安裝板與套筒之間共同安裝有用于帶動安裝桿復位的第一彈簧，所述安裝板上設有用于限制安裝桿移動的固定組件。

6、進一步地，所述固定組件包括安裝在第一磁鐵與安裝板之間的第二彈簧，所述安裝板上滑動安裝有固定桿，所述第一磁鐵上固定安裝有推桿，所述固定桿上開設有與推桿配合的斜槽，所述固定桿與安裝板之間共同安裝有第三彈簧，所述套筒的頂壁上開設有與固定桿配合的固定槽。

7、進一步地，所述負壓組件包括固定安裝在第一彈性伸縮桿輸出端上的夾持板，所述夾持板上開設有空腔，所述空腔上均勻開設有氣孔，所述空腔上插設有第一氣管。

8、進一步地，所述安裝板上開設有第一通孔，所述固定桿上開設有與第一通孔連通的第二通孔，且所述第一通孔通過第二通孔與第一氣管連通。

9、進一步地，所述第一氣管上插設有與套筒連通的第二氣管，所述固定桿上固定安裝有用于封堵第二氣管的封堵板。

10、進一步地，所述箱體的底壁上水平滑動安裝有支撐板，且所述支撐板的側壁與箱體之間共同安裝有緩沖彈簧，所述箱體上安裝有氣筒，所述氣筒內滑動安裝有鎖定桿，所述支撐板上開設有與鎖定桿配合的鎖定槽，所述鎖定桿與氣筒之間共同安裝有復位彈簧，所述氣筒上插設有與套筒連通的第三氣管。

11、進一步地，所述限位組件包括滑動安裝在箱體側壁上的限位桿，所述限位桿與箱體之間共同安裝有第四彈簧，所述豎直板上開設有與限位桿配合的限位槽。

12、相比于現有技術，本發明的有益效果在于：

13、（1）本發明通過設置第一彈性伸縮桿，在豎直板插入豎直槽的過程中，第二磁鐵通過斥力帶動第一磁鐵移動，且在第一磁鐵移動的過程中帶動安裝板移動，然后在安裝板移動的過程中通過安裝桿帶動第一彈性伸縮桿與藝術品接觸，并與第二彈性伸縮桿一同對藝術品進行夾持，從而避免在運輸藝術品時傾斜碰撞導致損壞，且當運輸過程中發生晃動，第一彈性伸縮桿與第二彈性伸縮桿會來回伸縮，從而可以降低藝術品受到的沖擊力，起到了保護藝術品的作用，同時由于第一彈性伸縮桿與第二彈性伸縮桿具有伸縮彈性，從而使得可以對不同的藝術品進行夾持，起到了提高保護裝置適用范圍的作用；

14、（2）本發明通過開設空腔，在安裝桿插入固定槽的過程中帶動第二通孔與第一通孔連通，此時套筒內位于安裝板靠近第一磁鐵一側的空間通過第一通孔、第二通孔、第一氣管從空腔內吸氣，并使得空腔內復原，由于此時第一彈性伸縮桿帶動夾持板與藝術品貼合，然后在空腔內壓強的作用下夾持板與藝術品緊密吸附在一起，從而使得在藝術品帶動第一彈性伸縮桿來回伸縮過程中，夾持板始終可以與藝術品吸附在一起，有效避免藝術品傾斜損壞，進一步提高了藝術品的保護效果；

15、（3）本發明通過設置第二氣管，在安裝板擠壓第三彈簧的過程中，套筒內位于安裝板遠離第一磁鐵一側空間內的氣流通過第二氣管、第一氣管流向空腔內，并通過空腔上的氣孔吹向藝術品表面，從而可以對藝術品表面的灰塵顆粒進行清理，從而防止藝術品表面附著有過多的灰塵顆粒影響夾持板與藝術品的貼合效果，導致夾持板與藝術品之間無法吸附在一起，然后在固定桿帶動第二通孔與第一通孔連通時，固定桿帶動封堵板對第二氣管進行封堵，起到了確保夾持板與藝術品吸附在一起的作用；

16、（4）本發明通過設置支撐板，安裝板擠壓第一彈簧的過程中，套筒內位于安裝板靠近第一磁鐵一側的空間通過第三氣管從而氣筒內吸氣，并使得鎖定桿沿著氣筒擠壓復位彈簧，且在鎖定桿擠壓復位彈簧的過程中，鎖定桿與限位槽脫離接觸，然后在藝術品擺動的過程中帶動支撐板一同來回擺動，此時緩沖彈簧可以進一步降低藝術品受到的沖擊力，同時支撐板隨著藝術品一同擺動，可以降低藝術品底部磨損程度，更進一步提高了藝術品的保護效果；

17、（5）本發明通過設置鎖定桿，在第一彈簧伸展并帶動安裝板復位的過程中，套筒內位于安裝板靠近第一磁鐵一側空間內的氣流受到擠壓并通過第三氣管流向氣筒內，然后復位彈簧伸展并帶動鎖定桿向上移動，在鎖定桿向上移動的過程中再次插入限位槽內，從而可以對支撐板進行鎖定，避免在使用人員拿取藝術品的過程中支撐板晃動導致藝術品傾斜并相互碰撞導致損壞，更進一步提高了藝術品的保護效果。

技術特征：

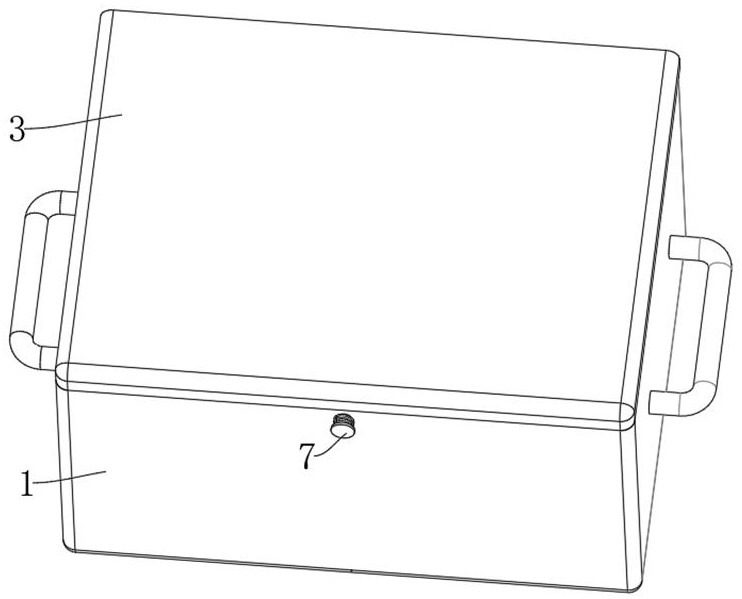

1.工藝美術的保護裝置，包括箱體（1），所述箱體（1）上設有保護組件（2）；其特征在于：所述保護組件（2）包括均勻固定安裝在箱體（1）側壁上的套筒（201），所述套筒（201）內水平滑動安裝有安裝板（202），所述安裝板（202）上固定安裝有延伸至套筒（201）外的安裝桿（203），所述安裝桿（203）遠離套筒（201）的一端固定安裝有第一彈性伸縮桿（204），所述箱體（1）遠離套筒（201）一側的側壁上固定安裝有第二彈性伸縮桿（205），所述第一彈性伸縮桿（204）遠離安裝桿（203）的一端設有用于吸附藝術品的負壓組件（5），所述箱體（1）上設有與安裝桿（203）配合的驅動組件（3）。

2.根據權利要求1所述的工藝美術的保護裝置，其特征在于：所述驅動組件（3）包括可拆卸安裝在箱體（1）頂壁上的蓋板（301），所述箱體（1）的頂壁上開設有豎直槽，所述蓋板（301）的底壁上固定安裝有與豎直槽滑動配合的豎直板（302），且所述箱體（1）上設有用于固定蓋板（301）的限位組件（7），所述套筒（201）內設有推動安裝桿（203）移動的第一磁鐵（303），所述豎直板（302）上嵌設有與第一磁鐵（303）相互排斥的第二磁鐵（304），所述安裝板（202）與套筒（201）之間共同安裝有用于帶動安裝桿（203）復位的第一彈簧（305），所述安裝板（202）上設有用于限制安裝桿（203）移動的固定組件（4）。

3.根據權利要求2所述的工藝美術的保護裝置，其特征在于：所述固定組件（4）包括安裝在第一磁鐵（303）與安裝板（202）之間的第二彈簧（401），所述安裝板（202）上滑動安裝有固定桿（402），所述第一磁鐵（303）上固定安裝有推桿（403），所述固定桿（402）上開設有與推桿（403）配合的斜槽，所述固定桿（402）與安裝板（202）之間共同安裝有第三彈簧（404），所述套筒（201）的頂壁上開設有與固定桿（402）配合的固定槽（405）。

4.根據權利要求3所述的工藝美術的保護裝置，其特征在于：所述負壓組件（5）包括固定安裝在第一彈性伸縮桿（204）輸出端上的夾持板（501），所述夾持板（501）上開設有空腔（502），所述空腔（502）上均勻開設有氣孔（503），所述空腔（502）上插設有第一氣管（504）。

5.根據權利要求4所述的工藝美術的保護裝置，其特征在于：所述安裝板（202）上開設有第一通孔（505），所述固定桿（402）上開設有與第一通孔（505）連通的第二通孔（506），且所述第一通孔（505）通過第二通孔（506）與第一氣管（504）連通。

6.根據權利要求5所述的工藝美術的保護裝置，其特征在于：所述第一氣管（504）上插設有與套筒（201）連通的第二氣管（507），所述固定桿（402）上固定安裝有用于封堵第二氣管（507）的封堵板（508）。

7.根據權利要求6所述的工藝美術的保護裝置，其特征在于：所述箱體（1）的底壁上水平滑動安裝有支撐板（601），且所述支撐板（601）的側壁與箱體（1）之間共同安裝有緩沖彈簧（602），所述箱體（1）上安裝有氣筒（603），所述氣筒（603）內滑動安裝有鎖定桿（604），所述支撐板（601）上開設有與鎖定桿（604）配合的鎖定槽（605），所述鎖定桿（604）與氣筒（603）之間共同安裝有復位彈簧（606），所述氣筒（603）上插設有與套筒（201）連通的第三氣管（607）。

8.根據權利要求7所述的工藝美術的保護裝置，其特征在于：所述限位組件（7）包括滑動安裝在箱體（1）側壁上的限位桿（701），所述限位桿（701）與箱體（1）之間共同安裝有第四彈簧（702），所述豎直板（302）上開設有與限位桿（701）配合的限位槽（703）。

技術總結
本發明公開了工藝美術的保護裝置，屬于保護裝置技術領域，包括箱體。本發明通過設置第一彈性伸縮桿，在豎直板插入豎直槽的過程中，第二磁鐵通過斥力帶動第一磁鐵移動，且在第一磁鐵移動的過程中帶動安裝板移動，然后在安裝板移動的過程中通過安裝桿帶動第一彈性伸縮桿與藝術品接觸，并與第二彈性伸縮桿一同對藝術品進行夾持，從而避免在運輸藝術品時傾斜碰撞導致損壞，且當運輸過程中發生晃動，第一彈性伸縮桿與第二彈性伸縮桿會來回伸縮，從而可以降低藝術品受到的沖擊力，起到了保護藝術品的作用，同時由于第一彈性伸縮桿與第二彈性伸縮桿具有伸縮彈性，從而使得可以對不同的藝術品進行夾持，起到了提高保護裝置適用范圍的作用。

技術研發人員：田素標
受保護的技術使用者：盛世嘉華展覽（煙臺）有限公司
技術研發日：
技術公布日：2025/4/28
