本發明涉及側式取料機，特別是具有旋轉編碼器保護結構的高精俯仰側式取料機。

背景技術：

1、在對側式取料機進行俯仰角度調節時，檢測設備的俯仰角度是確保機器精準運作的關鍵，在實際應用中，為了確保高精度的俯仰角度檢測，通常會選擇使用旋轉編碼器進行俯仰角度檢測。特別是在自動化和高精度的工業環境中，旋轉編碼器能夠提供實時、準確的角度反饋，從而確保取料機的精確控制，然而，側式取料機的工作環境往往較為嚴苛，尤其是在水泥、礦石等行業中，鐵粉、砂巖等粉塵在取料過程中極易堆積在旋轉編碼器上，從而對旋轉編碼器造成侵蝕，進而影響旋轉編碼器對側式取料機俯仰角度檢測的準確性，而且還會增加工作人員對側式取料機的維護頻率，為了解決上述問題，本發明提出了具有旋轉編碼器保護結構的高精俯仰側式取料機。

技術實現思路

1、鑒于上述或現有技術中存在鐵粉、砂巖等粉塵在取料過程中容易堆積在旋轉編碼器上，從而對旋轉編碼器造成侵蝕，進而影響旋轉編碼器對側式取料機俯仰角度檢測的準確性，而且還會增加工作人員對側式取料機的維護頻率的問題，提出了本發明。

2、因此，本發明的目的是提供具有旋轉編碼器保護結構的高精俯仰側式取料機。

3、為解決上述技術問題，本發明提供如下技術方案：包括俯仰角度檢測機構，其包括取料機塔架，以及設置于取料機塔架下方用于取料的刮板鏈條軌道，所述刮板鏈條軌道的一側靠近取料機塔架的下方設置有俯仰鉸軸，所述俯仰鉸軸的一側設置有旋轉編碼器，所述旋轉編碼器的外側設置有用于對旋轉編碼器進行密封防護的防護組件，以及設置于防護組件一側用于進行安裝定位的固定組件，所述旋轉編碼器的下方設置有用于對旋轉編碼器數據線進行密封的夾緊閉合組件，所述旋轉編碼器的上方設置有清掃機構。

4、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述防護組件包括設置于旋轉編碼器外側的防護殼，所述防護殼與俯仰鉸軸之間設置有安裝架，所述安裝架與取料機塔架的下端固定連接，所述防護殼與安裝架之間設置有橡膠圈，所述防護殼遠離橡膠圈的一側設置有防滑紋，所述刮板鏈條軌道的中部通過設置有滑輪組，所述取料機塔架的上端固定連接有鋼絲繩，所述鋼絲繩的一端繞過滑輪組與取料機塔架上方電動葫蘆的纏繞端連接，所述防護殼的內腔遠離橡膠圈的一側粘合有橡膠座，且所述旋轉編碼器與橡膠座可拆卸連接，所述旋轉編碼器的轉軸與俯仰鉸軸的內腔中部活動插接，所述俯仰鉸軸的尺寸與安裝架的內腔尺寸相適配。

5、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述固定組件包括設置于防護殼內腔的固定環，所述固定環靠近橡膠圈的一側設置有定位桿，所述安裝架的內側開設有多個限位槽，所述定位桿靠近限位槽的一側設置有限位塊，所述限位塊與限位槽一一對應，所述防護殼的內腔固定安裝有多個轉動架，所述轉動架與定位桿通過軸銷轉動連接，所述定位桿靠近固定環的一側設置有第一楔形塊，所述定位桿的中部固定安裝有復位彈簧，所述復位彈簧的另一端與防護殼的內壁固定連接。

6、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述固定環的前后兩側均固定安裝有第一滑塊，所述防護殼的內腔兩側均開設有條形滑槽，所述第一滑塊的尺寸與條形滑槽的尺寸相適配，且所述第一滑塊與條形滑槽滑動連接，所述定位桿設置為五個，且所述定位桿呈環形分布，所述限位塊的尺寸與限位槽的尺寸相吻合。

7、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述俯仰角度檢測機構還包括驅動部，所述驅動部包括設置于防護殼上端的轉動桿，所述轉動桿通過密封軸承與防護殼轉動連接，所述轉動桿的下端固定安裝有第一齒輪，所述固定環遠離橡膠圈的一側固定安裝有齒條，所述齒條設置在第一齒輪的后側，且所述齒條與第一齒輪相嚙合。

8、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述夾緊閉合組件包括設置于固定環下方的連接桿，所述連接桿靠近橡膠圈的一端設置為弧形，所述防護殼的下端靠近橡膠圈的一側開設有容納槽，所述容納槽的內腔對稱設置有固定框，所述固定框的內腔設置有橡膠壓塊，所述橡膠壓塊的兩端分別與容納槽的內壁和橡膠圈的表面相貼合，所述固定框的內腔設置有彈簧，所述彈簧的另一端與橡膠壓塊固定連接，所述橡膠壓塊的內側開設有半圓槽，所述橡膠壓塊靠近連接桿的一側固定安裝有第二楔形塊。

9、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述清掃機構包括設置于防護殼外側的齒環，所述轉動桿的上端固定安裝有第二齒輪，所述第二齒輪設置在齒環的一側，且所述第二齒輪與齒環相嚙合，所述齒環靠近橡膠圈的一側設置有刮條，所述刮條的下端與防護殼的上表面相貼合，所述刮條靠近橡膠圈的一端設置有凹陷槽，所述凹陷槽與橡膠圈的表面相貼合。

10、作為本發明具有旋轉編碼器保護結構的高精俯仰側式取料機的一種優選方案，其中：所述齒環的內側固定安裝有多個第二滑塊，所述防護殼的外側開設有環形滑槽，所述齒環的內徑大于防護殼的外徑，所述第二滑塊的尺寸與環形滑槽的尺寸相適配，且所述第二滑塊與環形滑槽滑動連接。

11、本發明的具有旋轉編碼器保護結構的高精俯仰側式取料機的有益效果：本發明既可以在固定環的右側邊沿從第一楔形塊的斜面移動到第一楔形塊的水平面后，此時限位塊卡入限位槽內，從而使防護殼安裝在安裝架的前側，而且僅通過旋轉轉動桿就可以快速的完成對防護殼的安裝定位，進而提高了對旋轉編碼器的密封防護效率，又可以通過防護殼配合橡膠圈可以有效的對旋轉編碼器進行籠罩保護，進而避免了鐵粉、砂巖等粉塵在取料過程中堆積在旋轉編碼器上對旋轉編碼器造成侵蝕，影響旋轉編碼器對側式取料機俯仰角度檢測準確性的情況。

12、又可以使多個定位桿上的限位塊同時卡入限位槽內，進而保證了防護殼對橡膠圈多個位置的壓緊力一致，相較于采用螺栓對防護殼進行安裝極大的提高了對防護殼的安裝效率，而且避免了螺栓旋鈕過程中受力不均造成橡膠圈損壞密封效率下降的情況，進而提高了對旋轉編碼器的密封防護效果，進而保證了旋轉編碼器對取料機俯仰角度檢測的準確性。

13、還可以在固定環向右移動過程中，使橡膠壓塊上的半圓槽壓緊貼合在旋轉編碼器的數據線外側，進而方便把旋轉編碼器安裝在防護殼內進行防護，同時對旋轉編碼器的數據線進行壓緊密封，避免了取料機取料過程中粉塵進入防護殼內部對旋轉編碼器造成侵蝕的情況。

14、還可以在需要對旋轉編碼器進行校準時，使刮條把堆積在防護殼上方的粉塵和碎屑進行掃除，進而保證了在防護殼拆除過程中不會有粉塵和碎屑落入防護殼內與旋轉編碼器上，進而方便對旋轉編碼器進行維護和校準，而且省去了工作人員二次清理的麻煩，從而可以達到在拆卸防護殼的同時，聯動的對防護殼上方堆積的粉塵和碎屑進行刮除處理。

技術特征：

1.具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：包括，

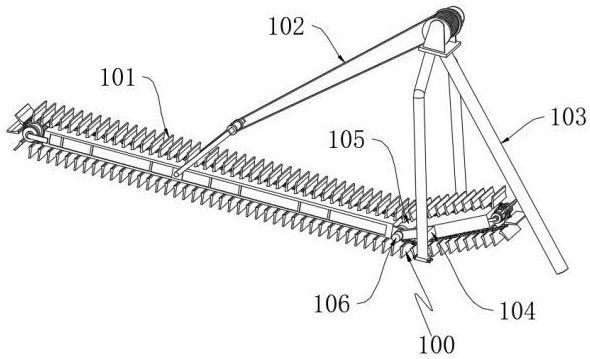

2.如權利要求1所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述防護組件包括設置于旋轉編碼器（110）外側的防護殼（106），所述防護殼（106）與俯仰鉸軸（105）之間設置有安裝架（104），所述安裝架（104）與取料機塔架（103）的下端固定連接，所述防護殼（106）與安裝架（104）之間設置有橡膠圈（108），所述防護殼（106）遠離橡膠圈（108）的一側設置有防滑紋（107），所述刮板鏈條軌道（101）的中部通過設置有滑輪組，所述取料機塔架（103）的上端固定連接有鋼絲繩（102），所述鋼絲繩（102）的一端繞過滑輪組與取料機塔架（103）上方電動葫蘆的纏繞端連接，所述防護殼（106）的內腔遠離橡膠圈（108）的一側粘合有橡膠座（109），且所述旋轉編碼器（110）與橡膠座（109）可拆卸連接，所述旋轉編碼器（110）的轉軸與俯仰鉸軸（105）的內腔中部活動插接，所述俯仰鉸軸（105）的尺寸與安裝架（104）的內腔尺寸相適配。

3.如權利要求2所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述固定組件包括設置于防護殼（106）內腔的固定環（111），所述固定環（111）靠近橡膠圈（108）的一側設置有定位桿（112），所述安裝架（104）的內側開設有多個限位槽（114），所述定位桿（112）靠近限位槽（114）的一側設置有限位塊（113），所述限位塊（113）與限位槽（114）一一對應，所述防護殼（106）的內腔固定安裝有多個轉動架（115），所述轉動架（115）與定位桿（112）通過軸銷轉動連接，所述定位桿（112）靠近固定環（111）的一側設置有第一楔形塊（117），所述定位桿（112）的中部固定安裝有復位彈簧（116），所述復位彈簧（116）的另一端與防護殼（106）的內壁固定連接。

4.如權利要求3所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述固定環（111）的前后兩側均固定安裝有第一滑塊（118），所述防護殼（106）的內腔兩側均開設有條形滑槽（119），所述第一滑塊（118）的尺寸與條形滑槽（119）的尺寸相適配，且所述第一滑塊（118）與條形滑槽（119）滑動連接，所述定位桿（112）設置為五個，且所述定位桿（112）呈環形分布，所述限位塊（113）的尺寸與限位槽（114）的尺寸相吻合。

5.如權利要求4所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述俯仰角度檢測機構（100）還包括驅動部，所述驅動部包括設置于防護殼（106）上端的轉動桿（125），所述轉動桿（125）通過密封軸承與防護殼（106）轉動連接，所述轉動桿（125）的下端固定安裝有第一齒輪（126），所述固定環（111）遠離橡膠圈（108）的一側固定安裝有齒條（127），所述齒條（127）設置在第一齒輪（126）的后側，且所述齒條（127）與第一齒輪（126）相嚙合。

6.如權利要求5所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述夾緊閉合組件包括設置于固定環（111）下方的連接桿（120），所述連接桿（120）靠近橡膠圈（108）的一端設置為弧形，所述防護殼（106）的下端靠近橡膠圈（108）的一側開設有容納槽（128），所述容納槽（128）的內腔對稱設置有固定框（121），所述固定框（121）的內腔設置有橡膠壓塊（122），所述橡膠壓塊（122）的兩端分別與容納槽（128）的內壁和橡膠圈（108）的表面相貼合，所述固定框（121）的內腔設置有彈簧，所述彈簧的另一端與橡膠壓塊（122）固定連接，所述橡膠壓塊（122）的內側開設有半圓槽（123），所述橡膠壓塊（122）靠近連接桿（120）的一側固定安裝有第二楔形塊（124）。

7.如權利要求6所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述清掃機構（200）包括設置于防護殼（106）外側的齒環（201），所述轉動桿（125）的上端固定安裝有第二齒輪（202），所述第二齒輪（202）設置在齒環（201）的一側，且所述第二齒輪（202）與齒環（201）相嚙合，所述齒環（201）靠近橡膠圈（108）的一側設置有刮條（205），所述刮條（205）的下端與防護殼（106）的上表面相貼合，所述刮條（205）靠近橡膠圈（108）的一端設置有凹陷槽（206），所述凹陷槽（206）與橡膠圈（108）的表面相貼合。

8.如權利要求7所述的具有旋轉編碼器保護結構的高精俯仰側式取料機，其特征在于：所述齒環（201）的內側固定安裝有多個第二滑塊（204），所述防護殼（106）的外側開設有環形滑槽（203），所述齒環（201）的內徑大于防護殼（106）的外徑，所述第二滑塊（204）的尺寸與環形滑槽（203）的尺寸相適配，且所述第二滑塊（204）與環形滑槽（203）滑動連接。

技術總結
本發明涉及側式取料機技術領域，尤其是具有旋轉編碼器保護結構的高精俯仰側式取料機，包括俯仰角度檢測機構，其包括取料機塔架，以及設置于取料機塔架下方用于取料的刮板鏈條軌道，刮板鏈條軌道的一側靠近取料機塔架的下方設置有俯仰鉸軸，俯仰鉸軸的一側設置有旋轉編碼器，旋轉編碼器的外側設置有用于對旋轉編碼器進行密封防護的防護組件，以及設置于防護組件一側用于進行安裝定位的固定組件，本發明既可以通過防護殼配合橡膠圈可以有效的對旋轉編碼器進行籠罩保護，進而避免了鐵粉、砂巖等粉塵在取料過程中堆積在旋轉編碼器上對旋轉編碼器造成侵蝕，影響旋轉編碼器對側式取料機俯仰角度檢測準確性的情況。

技術研發人員：李永濤,陳翠華,梁育強
受保護的技術使用者：大連世達重工有限公司
技術研發日：
技術公布日：2025/4/28
