本技術涉及垃圾車的，尤其是涉及一種具有清潔功能的純電動壓縮車。

背景技術：

1、隨著城市化進程的不斷推進和人們生活水平的日益提高，城市垃圾的產生量也在急劇增加。現有的純電驅動的電動壓縮車在將垃圾投入到車廂內部的過程中，需要將垃圾桶掛在垃圾車上料裝置上，上料裝置將垃圾桶傾斜，將垃圾桶內垃圾傾倒入電動壓縮車車廂內。

2、由于垃圾桶內垃圾種類較多，容易出現垃圾粘黏在垃圾桶內壁，不易傾倒入車廂，導致垃圾桶內扔殘存部分垃圾無法清理，還需要清潔工人手動對垃圾桶內垃圾進行清理，耗費人工，影響清潔效率。

3、針對上述中的相關技術，現階段的具有清潔功能的純電動壓縮車在傾倒垃圾桶內垃圾時無法對垃圾桶內清潔，導致垃圾桶內垃圾無法清理完全，影響垃圾清理效率，耗費人工。

技術實現思路

1、為了對垃圾桶內部進行及時清理，提高清潔效率，降低人工，本技術提供一種具有清潔功能的純電動壓縮車。

2、本技術提供的一種具有清潔功能的純電動壓縮車，采用如下的技術方案：

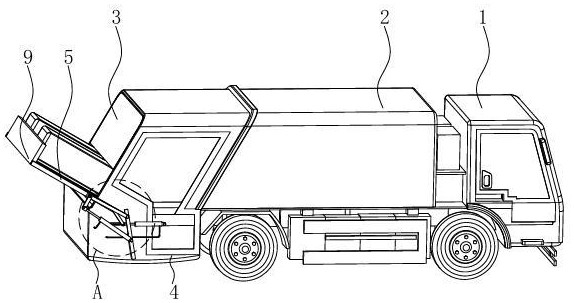

3、一種具有清潔功能的純電動壓縮車，包括：

4、車體；

5、壓縮車廂，所述壓縮車廂固定安裝在所述車體上，所述壓縮車廂內安裝有壓縮組件；

6、傾倒箱，所述傾倒箱與所述壓縮車廂固定連接，所述傾倒箱與所述壓縮車廂連通；

7、第一傾倒組件，所述第一傾倒組件安裝在所述傾倒箱上，所述第一傾倒組件用于傾倒垃圾桶；

8、第二傾倒組件，所述第二傾倒組件安裝在所述傾倒箱上，所述第二傾倒組件與所述第一傾倒組件連接，所述第二傾倒組件用于傾倒垃圾桶；

9、升降組件，所述升降組件安裝在所述傾倒箱內，所述升降組件用于提升所述傾倒箱內的垃圾；

10、清潔組件，所述清潔組件安裝在所述傾倒箱內，所述清潔組件與所述升降組件連接，所述清潔組件包括：

11、套筒，所述套筒固定安裝在所述傾倒箱內；

12、滑動桿，所述滑動桿同軸穿設且滑動安裝在所述套筒上，所述滑動桿周側開設有螺旋槽；

13、固定塊，所述固定塊固定安裝在所述套筒上，所述固定塊滑動安裝在所述螺旋槽內；

14、四個刮板，四個所述刮板均勻且固定安裝在所述滑動桿遠離所述套筒的一端。

15、通過采用上述技術方案，使用一種具有清潔功能的純電動壓縮車時，第一傾倒組件和第二傾倒組件工作將垃圾桶傾倒，垃圾桶內垃圾傾倒入傾倒箱的傾倒部?jī)?nèi)。之后清潔組件工作，滑動桿向靠近垃圾桶內部的方向移動，滑動桿移動的同時固定塊在螺旋槽內滑動，進而帶動滑動桿轉動，滑動桿轉動進而帶動擋板轉動，擋板對垃圾桶內壁起到刮掃作用，實現對垃圾桶的清潔工作，清潔組件對垃圾桶內部進行清潔，提高清潔效率，降低人工。

16、可選的，所述清潔組件還包括：

17、第一齒條，所述第一齒條滑動安裝在所述套筒內，所述第一齒條與所述滑動桿轉動連接；

18、直齒輪，所述直齒輪轉動安裝在所述套筒內，所述直齒輪與所述第一齒條嚙合連接；

19、第二齒條，所述第二齒條穿設且滑動安裝在所述套筒上，所述第二齒條與所述直齒輪嚙合連接；

20、第一伸縮桿，所述第一伸縮桿固定端固定安裝在所述傾倒箱內，所述第一伸縮桿活動端與所述第二齒條固定連接，所述第一伸縮桿固定端與所述升降組件連接。

21、通過采用上述技術方案，升降組件帶動第一伸縮桿活動端伸長，第一伸縮桿活動端伸長帶動第二齒條向遠離第一伸縮桿的方向移動，第二齒條移動進而帶動直齒輪轉動，直齒輪轉動進而帶動第一齒條向靠近垃圾桶的方向移動，第一齒條移動進而帶動滑動桿向靠近垃圾桶內部的方向移動，提高一種具有清潔功能的純電動壓縮車的機械聯動性。

22、可選的，所述清潔組件還包括：

23、第二伸縮桿，所述第二伸縮桿固定端固定安裝在所述傾倒箱內，所述第二伸縮桿與所述第一傾倒組件連接；

24、水囊，所述水囊固定安裝在所述套筒內，所述水囊與所述第二伸縮桿固定端無桿腔連通；

25、推板，所述推板與所述水囊抵接，所述推板與所述第一齒條固定連接；

26、噴管，所述噴管穿設在所述刮板內；

27、連通管，所述連通管同軸穿設且固定連接在所述滑動桿內，所述連通管一端與所述水囊連通，所述連通管與所述水囊轉動連接，所述連通管另一端與所述噴管連通。

28、通過采用上述技術方案，第一傾倒組件工作的同時帶動第二伸縮桿活動端收縮，第二伸縮桿固定端內的水進入水囊內，之后第一齒條移動的同時帶動推板向靠近垃圾桶的方向移動，推板擠壓水囊并將水囊內的水排向連通管，并最終通過噴管?chē)娤蚶皟?nèi)壁，實現對垃圾桶的清潔工作，同時避免清潔過程產生過多灰塵，保護環境。

29、可選的，所述刮板為柔性材質；

30、所述噴管為波紋管；

31、所述連通管為波紋管。

32、通過采用上述技術方案，方便刮板對不同規格的垃圾桶進行清潔，提高一種具有清潔功能的純電動壓縮車的適配性。

33、可選的，所述套筒一端轉動連接有擋板，所述擋板與所述套筒內壁緊密貼合；

34、所述滑動桿和所述刮板均穿設且滑動安裝在所述擋板上。

35、通過采用上述技術方案，提高清潔組件密閉性。

36、可選的，所述升降組件包括：

37、升降伸縮桿，所述升降伸縮桿固定端固定安裝在所述傾倒箱內，所述升降伸縮桿固定端無桿腔與所述第一伸縮桿固定端無桿腔連通；

38、升降套板，所述升降套板固定安裝在所述升降伸縮桿活動端上，所述升降套板滑動安裝在所述傾倒箱內；

39、升降滑板，所述升降滑板穿設且滑動安裝在所述升降套板上；

40、復位彈簧，所述復位彈簧一端與所述升降套板固定連接，所述復位彈簧另一端與所述升降滑板固定連接。

41、通過采用上述技術方案，升降伸縮桿活動端縮短的同時帶動升降套板和升降滑板向靠近升降伸縮桿固定端的方向移動。垃圾傾倒在升降套板和升降滑板。在完成傾倒工作后，升降伸縮桿活動端伸長的同時帶動升降套板和升降滑板向遠離升降伸縮桿固定端的方向移動，方便壓縮組件工作并推動垃圾進入壓縮車廂內。

42、可選的，所述第一傾倒組件包括兩組對稱安裝在所述傾倒箱上的第一驅動件和安裝在兩個所述第一驅動件上的安裝板，兩組所述第一驅動件均包括：

43、固定桿，所述固定桿固定安裝在所述傾倒箱上；

44、第一電動伸縮桿，所述第一電動伸縮桿固定端轉動安裝在所述固定桿上，所述第一電動伸縮桿固定端有桿腔與所述第二伸縮桿固定端有桿腔連通；

45、第一連桿，所述第一連桿一端轉動安裝在所述固定桿上；

46、第二連桿，所述第二連桿一端與所述第一連桿固定連接，所述第二連桿另一端與所述第一電動伸縮桿活動端轉動連接，所述安裝板轉動連接在所述第二連桿上。

47、通過采用上述技術方案，第一電動伸縮桿活動端伸長同時帶動第二連桿轉動，第二連桿轉動進而帶動安裝板轉動，使垃圾桶轉動，方便對垃圾桶內垃圾傾倒，節省人力。

48、可選的，所述第二傾倒組件包括兩組對稱安裝在所述傾倒箱上的第二驅動件，兩組所述第二驅動件均包括：

49、第二電動伸縮桿，所述第二電動伸縮桿固定端對稱且固定安裝在所述傾倒箱上，所述第二電動伸縮桿固定端無桿腔與所述升降伸縮桿固定端有桿腔連通；

50、滑槽，所述滑槽滑動安裝在所述傾倒箱上，所述滑槽導向方向與所述第二電動伸縮桿伸縮方向處于同一直線上；

51、第三連桿，所述第三連桿一端與所述第二電動伸縮桿轉動連接，所述第三連桿另一端與所述安裝板頂端轉動連接，所述第三連桿靠近所述第二電動伸縮桿的一端滑動安裝在所述滑槽內。

52、通過采用上述技術方案，第二電動伸縮桿活動端縮短的同時帶動第三連桿靠近第二電動伸縮桿的一端向靠近第二電動伸縮桿固定端的方向移動，第三連桿移動進而帶動安裝板轉動，安裝板轉動進而帶動垃圾桶轉動到傾倒角度，方便對垃圾桶內垃圾傾倒，節省人力。

53、可選的，所述壓縮組件包括：

54、壓縮伸縮桿，所述壓縮伸縮桿固定端固定安裝在所述壓縮車廂內；

55、壓縮板，所述壓縮板與所述壓縮伸縮桿活動端固定連接，所述壓縮板滑動安裝在所述壓縮車廂內。

56、通過采用上述技術方案，垃圾隨著升降組件提升后，壓縮組件工作，壓縮伸縮桿活動端縮短，壓縮伸縮桿活動端縮短進而帶動壓縮板向靠近壓縮伸縮桿固定端的方向移動，壓縮板推動垃圾進入壓縮車廂內，方便后續對垃圾進行收集和處理。

57、可選的，所述安裝板上設置有數量不少于一組的夾緊組件，每組所述夾緊組件均包括：

58、螺桿，所述螺桿轉動安裝在所述安裝板上；

59、固定板，所述固定板固定安裝在所述安裝板底部；

60、夾緊桿，所述夾緊桿滑動安裝在所述安裝板上，所述夾緊桿套設在所述螺桿上且與所述螺桿螺紋連接。

61、通過采用上述技術方案，將垃圾桶放置在安裝板上，之后轉動螺桿，螺桿轉動進而帶動夾緊桿向靠近垃圾桶的方向移動并與垃圾桶抵接，使垃圾桶緊固的安裝在安裝板上，避免在傾倒和清潔過程中垃圾桶掉落，提高一種具有清潔功能的純電動壓縮車的結構穩定性。

62、綜上所述，本技術包括以下至少一種有益技術效果：

63、1.使用一種具有清潔功能的純電動壓縮車時，第一傾倒組件和第二傾倒組件工作將垃圾桶傾倒，垃圾桶內垃圾傾倒入傾倒箱的傾倒部?jī)?nèi)。之后清潔組件工作，滑動桿向靠近垃圾桶內部的方向移動，滑動桿移動的同時固定塊在螺旋槽內滑動，進而帶動滑動桿轉動，滑動桿轉動進而帶動擋板轉動，擋板對垃圾桶內壁起到刮掃作用，實現對垃圾桶的清潔工作，清潔組件對垃圾桶內部進行清潔，提高清潔效率，降低人工；

64、2.升降組件帶動第一伸縮桿活動端伸長，第一伸縮桿活動端伸長帶動第二齒條向遠離第一伸縮桿的方向移動，第二齒條移動進而帶動直齒輪轉動，直齒輪轉動進而帶動第一齒條向靠近垃圾桶的方向移動，第一齒條移動進而帶動滑動桿向靠近垃圾桶內部的方向移動，提高一種具有清潔功能的純電動壓縮車的機械聯動性；

65、3.第一傾倒組件工作的同時帶動第二伸縮桿活動端收縮，第二伸縮桿固定端內的水進入水囊內，之后第一齒條移動的同時帶動推板向靠近垃圾桶的方向移動，推板擠壓水囊并將水囊內的水排向連通管，并最終通過噴管?chē)娤蚶皟?nèi)壁，實現對垃圾桶的清潔工作，同時避免清潔過程產生過多灰塵，保護環境。
