本實用新型涉及清洗設備的技術領域，特別是一種軸承專用清洗裝置的技術領域。

背景技術：

現有技術中使用軸承較多，發現軸承不轉的原因，就是油膩與絨毛經過高溫作用變干固死，軸承本身基本沒有磨損或磨損很小，需要對軸承進行清洗，對于軸承清洗是采用煤油做為清洗劑進行人工清洗，由于煤油有較大氣味對環境污染對人的身體健康造成傷害且勞動強度大，并且煤油價格高，成本大。為了解決上述問題，從而出現了軸承清洗機，現有技術中的，軸承清洗機的軸承放置架為設在轉盤上的支撐桿和橫向設在支撐桿上的桿體構成，軸承套在桿體上，由于軸承放置架沒有設置軸承固定機構，軸承在經過沖洗的時候容易發生角度變化，不能保證軸承處在最佳清洗角度，從而清洗效果差，清洗時間長。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種軸承專用清洗裝置，能夠?qū)S承進行固定，保證清洗效果，清洗時間短。

為實現上述目的，本實用新型提出了一種軸承專用清洗裝置，包括筒體、電機、隔板、轉盤、若干固定架、若干噴頭、水管和泵組，所述筒體內設有隔板，所述隔板的底部設有電機，所述電機的轉動軸在隔板的上方設有轉盤，所述轉盤上設有固定架，所述泵組的輸入端與隔板的上方筒體連通，所述泵組的輸出端連通有水管，所述筒體內的水管上設有噴頭，所述固定架包括支撐柱、框體、兩個支撐座、第一螺桿、第一轉輪、壓緊座、第二螺桿和第二轉輪，所述支撐柱上設有框體，所述框體的下部穿設有可轉動的第二螺桿，所述第二螺桿上穿設有螺紋連接的支撐座，所述支撐座的下端抵觸在框體的下邊框上，所述第二螺桿的后端設有第二轉輪，所述框體的上邊框穿設有第一螺桿，所述第一螺桿的上端設有第一轉輪，所述第一螺桿的下端設有可轉動的壓緊座。

作為優選，所述支撐座的上端設有橡膠墊，所述支撐座的上端為斜面，所述壓緊座的底部設有橡膠墊。

作為優選，所述第二螺桿在框體的前側和后側均設有彈性擋圈。

作為優選，所述筒體內在轉盤與隔板之間設有過濾機構，所述過濾機構包括本體、若干第一通孔和若干過濾體，所述本體上均勻分布有第一通孔，所述第一通孔內設有過濾體，所述轉盤上設有與第一通孔一一對應的第二通孔。

本實用新型的有益效果：本實用新型工作時，轉動第二轉輪帶動第二螺桿轉動，第二螺桿帶動兩個支撐座根據軸承的大小做靠攏或遠離運動進行位置調整，然后把軸承放置在兩個支撐座上的橡膠墊上，轉動第一轉輪帶動第一螺桿轉動，第一螺桿帶動壓緊座向下運動對軸承進行固定，電機轉動通過轉盤帶動固定架轉動并經過噴頭，筒體內的清洗液通過泵組打入水管，然后通過噴頭噴出對固定架上的軸承進行清洗，與現有技術相比，能夠?qū)S承進行固定，保證清洗效果，清洗時間短。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種軸承專用清洗裝置的結構示意圖；

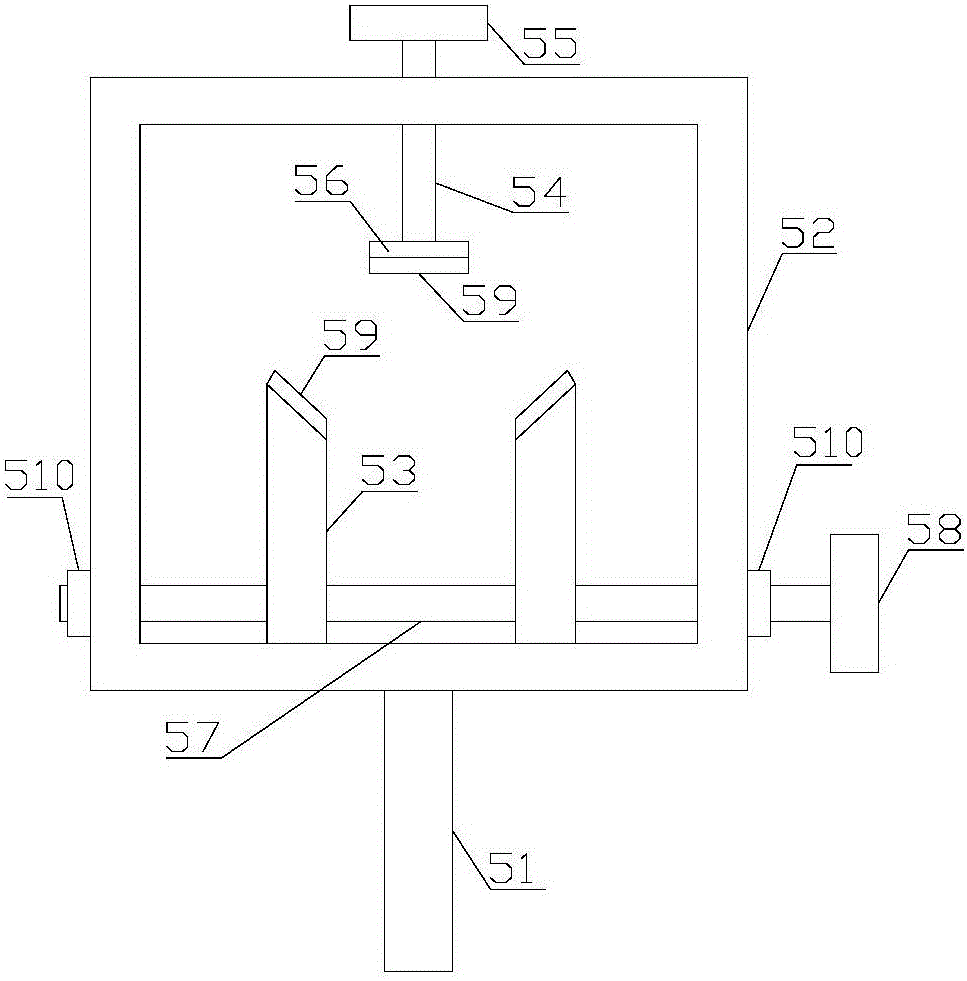

圖2是固定架的結構示意圖。

圖中：1-筒體、2-電機、3-隔板、4-轉盤、5-固定架、6-噴頭、7-水管、8-泵組、9-過濾機構、41-第二通孔、91-本體、92-第一通孔、93-過濾體、51-支撐柱、52-框體、53-支撐座、54-第一螺桿、55-第一轉輪、56-壓緊座、57-第二螺桿、58-第二轉輪、59-橡膠墊、510-彈性擋圈。

【具體實施方式】

參閱圖1、2，本實用新型一種軸承專用清洗裝置，包括筒體1、電機2、隔板3、轉盤4、若干固定架5、若干噴頭6、水管7和泵組8，所述筒體1內設有隔板3，所述隔板3的底部設有電機2，所述電機2的轉動軸在隔板3的上方設有轉盤4，所述轉盤4上設有固定架5，所述泵組8的輸入端與隔板3的上方筒體1連通，所述泵組8的輸出端連通有水管7，所述筒體1內的水管7上設有噴頭6，所述固定架5包括支撐柱51、框體52、兩個支撐座53、第一螺桿54、第一轉輪55、壓緊座56、第二螺桿57和第二轉輪58，所述支撐柱51上設有框體52，所述框體52的下部穿設有可轉動的第二螺桿57，所述第二螺桿57上穿設有螺紋連接的支撐座53，所述支撐座53的下端抵觸在框體52的下邊框上，所述第二螺桿57的后端設有第二轉輪58，所述框體52的上邊框穿設有第一螺桿54，所述第一螺桿54的上端設有第一轉輪55，所述第一螺桿54的下端設有可轉動的壓緊座56，所述支撐座53的上端設有橡膠墊59，所述支撐座53的上端為斜面，所述壓緊座56的底部設有橡膠墊59，所述第二螺桿57在框體52的前側和后側均設有彈性擋圈510，所述筒體1內在轉盤4與隔板3之間設有過濾機構9，所述過濾機構9包括本體91、若干第一通孔92和若干過濾體93，所述本體91上均勻分布有第一通孔92，所述第一通孔92內設有過濾體93，所述轉盤4上設有與第一通孔92一一對應的第二通孔41。

本實用新型工作過程：

本實用新型一種軸承專用清洗裝置在工作過程中，轉動第二轉輪58帶動第二螺桿57轉動，第二螺桿57帶動兩個支撐座53根據軸承的大小做靠攏或遠離運動進行位置調整，然后把軸承放置在兩個支撐座53上的橡膠墊59上，轉動第一轉輪55帶動第一螺桿54轉動，第一螺桿54帶動壓緊座56向下運動對軸承進行固定，電機2轉動通過轉盤4帶動固定架5轉動并經過噴頭6，筒體1內的清洗液通過泵組8打入水管7，然后通過噴頭6噴出對固定架5上的軸承進行清洗，與現有技術相比，能夠?qū)S承進行固定，保證清洗效果，清洗時間短。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
