本技術涉及生物除臭，尤其涉及一種復合生物臭氣處理裝置。

背景技術：

1、復合生物通常是指一種含有多種微生物群落的生物體系，具有多樣性和功能多樣性，它因為其自身的優點被廣泛應用在生物降解、污水處理和氣體除臭方面，因此在臭氣處理工作中需要用到復合生物臭氣處理裝置。

2、經檢索，中國專利公告號：cn210021724u，公開了一種復合生物除臭裝置，包括過濾箱，所述過濾箱的內部上方設有噴淋管，所述噴淋管的下表面均勻固定有多個噴頭，所述過濾箱的一側設有循環泵，所述循環泵與外部電源電性連接，且所述循環泵的輸入端與所述過濾箱相連通，所述循環泵的輸出端固定有導管，所述導管的輸出端與所述噴淋管的輸入端相連通；通過在過濾箱的內部通過滑軌和滑輪滑動連接盛放盒，并在盛放的內部盛放生物填料，同時盛放盒的一側穿過第一出口固定第一擋板，當需要對盛放盒中的填料進行更換的時候，可以通過第一擋板將盛放盒從過濾箱中拉出，并將內部的填料倒出更換，從而方便操作人員對過濾箱中的生物填料進行更換。但是該裝置中填料在使用過程中容易產生板結情況而影響過濾效果，導致臭氣處理效率降低，需要工作人員頻繁地更換生物填料，從而給工作人員帶來了工作負擔，不能滿足使用者的需求。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種復合生物臭氣處理裝置，旨在改善現有技術中復合生物臭氣處理裝置在進行臭氣處理工作中生物填料容易產生板結情況，需要工作人員頻繁更換生物填料的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種復合生物臭氣處理裝置，包括箱體，所述箱體的內側中部固定連接有濾網盒，所述箱體的頂部轉動連接有空心管，所述空心管的中下部貫穿濾網盒并固定連接有多個攪拌桿，所述空心管的外側中上部固定連接有從動錐齒輪，所述箱體的右側固定連接有伺服馬達，所述伺服馬達的輸出端貫穿箱體并固定連接有轉桿，所述轉桿的左端固定連接有主動錐齒輪，所述主動錐齒輪與從動錐齒輪嚙合連接，所述濾網盒的底部連通有出料管，所述箱體的右側中部設置有噴灑機構。

3、作為上述技術方案的進一步描述：

4、所述噴灑機構包括蓄液箱，所述蓄液箱固定連接在箱體的內側底部，所述蓄液箱的頂部等距開設有多個濾孔，所述箱體的右側中部固定連接有水泵，所述水泵的輸入端連通有進液管，所述進液管的左端依次貫穿箱體和蓄液箱，所述水泵的輸出端連通有出液管，所述出液管的左端貫穿箱體并連通有管道框架，所述管道框架的底部四周均等距連通有多個噴頭。

5、作為上述技術方案的進一步描述：

6、所述箱體的前側中下部設置有活動門，所述活動門的前端上下側均設置有轉軸，所述活動門通過所述轉軸與箱體的前側轉動連接，所述活動門的前端右側開設有凹槽。

7、作為上述技術方案的進一步描述：

8、所述箱體的前側固定連接有控制器，所述控制器分別與水泵和伺服馬達電性連接。

9、作為上述技術方案的進一步描述：

10、所述控制器的外側設置有保護罩，所述保護罩的一端與箱體的前側轉動連接。

11、作為上述技術方案的進一步描述：

12、所述噴灑機構還包括注液管，所述注液管連通在箱體的右側中下部前端，所述注液管的左端依次貫穿箱體和蓄液箱，所述注液管的右端螺紋連接有第一密封蓋。

13、作為上述技術方案的進一步描述：

14、所述空心管和出料管的相遠離一端均螺紋連接有第二密封蓋。

15、作為上述技術方案的進一步描述：

16、所述箱體的左側中上部連通有進氣管。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過伺服馬達可以帶動轉桿上的主動錐齒輪轉動，空心管外側的從動錐齒輪會隨之轉動，從而可以帶動攪拌桿轉動對濾網盒中的生物填料進行攪拌，可以防止填料在使用過程中容易產生板結情況而影響過濾效果，不需要工作人員頻繁地更換生物填料，從而可以減少工作人員的工作負擔，能夠滿足使用者的需求。

19、2、本實用新型中，通過水泵可以將蓄液箱中的菌液抽出，然后通過管道框架上的噴頭將菌液均勻地噴灑到濾網盒內部的生物填料中，可以進一步緩解板結形成，從而可以提高該裝置的實用性。

技術特征：

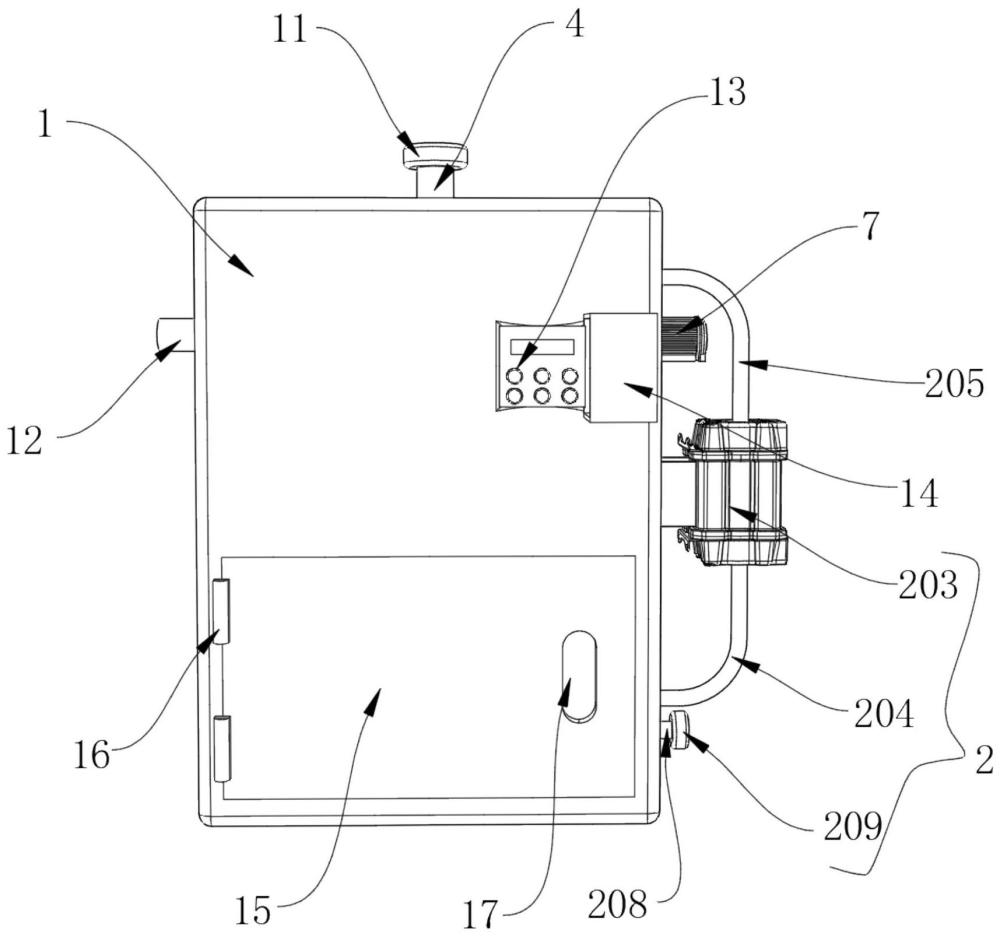

1.一種復合生物臭氣處理裝置，包括箱體(1)，其特征在于：所述箱體(1)的內側中部固定連接有濾網盒(3)，所述箱體(1)的頂部轉動連接有空心管(4)，所述空心管(4)的中下部貫穿濾網盒(3)并固定連接有多個攪拌桿(5)，所述空心管(4)的外側中上部固定連接有從動錐齒輪(6)，所述箱體(1)的右側固定連接有伺服馬達(7)，所述伺服馬達(7)的輸出端貫穿箱體(1)并固定連接有轉桿(8)，所述轉桿(8)的左端固定連接有主動錐齒輪(9)，所述主動錐齒輪(9)與從動錐齒輪(6)嚙合連接，所述濾網盒(3)的底部連通有出料管(10)，所述箱體(1)的右側中部設置有噴灑機構(2)。

2.根據權利要求1所述的一種復合生物臭氣處理裝置，其特征在于：所述噴灑機構(2)包括蓄液箱(201)，所述蓄液箱(201)固定連接在箱體(1)的內側底部，所述蓄液箱(201)的頂部等距開設有多個濾孔(202)，所述箱體(1)的右側中部固定連接有水泵(203)，所述水泵(203)的輸入端連通有進液管(204)，所述進液管(204)的左端依次貫穿箱體(1)和蓄液箱(201)，所述水泵(203)的輸出端連通有出液管(205)，所述出液管(205)的左端貫穿箱體(1)并連通有管道框架(206)，所述管道框架(206)的底部四周均等距連通有多個噴頭(207)。

3.根據權利要求1所述的一種復合生物臭氣處理裝置，其特征在于：所述箱體(1)的前側中下部設置有活動門(15)，所述活動門(15)的前端上下側均設置有轉軸(16)，所述活動門(15)通過所述轉軸(16)與箱體(1)的前側轉動連接，所述活動門(15)的前端右側開設有凹槽(17)。

4.根據權利要求1所述的一種復合生物臭氣處理裝置，其特征在于：所述箱體(1)的前側固定連接有控制器(13)，所述控制器(13)分別與水泵(203)和伺服馬達(7)電性連接。

5.根據權利要求4所述的一種復合生物臭氣處理裝置，其特征在于：所述控制器(13)的外側設置有保護罩(14)，所述保護罩(14)的一端與箱體(1)的前側轉動連接。

6.根據權利要求2所述的一種復合生物臭氣處理裝置，其特征在于：所述噴灑機構(2)還包括注液管(208)，所述注液管(208)連通在箱體(1)的右側中下部前端，所述注液管(208)的左端依次貫穿箱體(1)和蓄液箱(201)，所述注液管(208)的右端螺紋連接有第一密封蓋(209)。

7.根據權利要求1所述的一種復合生物臭氣處理裝置，其特征在于：所述空心管(4)和出料管(10)的相遠離一端均螺紋連接有第二密封蓋(11)。

8.根據權利要求1所述的一種復合生物臭氣處理裝置，其特征在于：所述箱體(1)的左側中上部連通有進氣管(12)。

技術總結
本技術涉及生物除臭技術領域，公開了一種復合生物臭氣處理裝置，包括箱體，所述箱體的內側中部固定連接有濾網盒，所述箱體的頂部轉動連接有空心管，所述空心管的中下部貫穿濾網盒并固定連接有多個攪拌桿，所述空心管的外側中上部固定連接有從動錐齒輪，所述箱體的右側固定連接有伺服馬達，所述伺服馬達的輸出端貫穿箱體并固定連接有轉桿，所述轉桿的左端固定連接有主動錐齒輪。本技術中，通過伺服馬達可以帶動轉桿上的主動錐齒輪轉動，從動錐齒輪會隨之轉動，從而可以帶動攪拌桿轉動對濾網盒中的生物填料進行攪拌，可以防止填料在使用過程中容易產生板結情況而影響過濾效果，不需要工作人員頻繁地更換生物填料。

技術研發人員：涂子堅,何海平,江賢達,俞美容
受保護的技術使用者：福建鷺宏環境建設有限公司
技術研發日：20240326
技術公布日：2025/4/28
