本技術涉及石墨加工生產，尤其涉及一種應用于石墨加工生產的石墨磨粉裝置。

背景技術：

1、石墨磨粉是將石墨原料經過磨碎、粉碎等機械加工過程，使其變成細小顆粒或粉末的過程。

2、而現有對石墨進行磨粉裝置，研磨時石墨受到擠壓貼合研磨處，導致研磨時研磨器械反復擠壓石墨一處，使石墨成塊，石墨粉的顆粒度不一影響磨粉質量。

3、因此，現在研發了一種能夠避免石墨粉研磨貼合研磨處，并且能夠在研磨時反復攪動石墨，提高石墨研磨質量的應用于石墨加工生產的石墨磨粉裝置。

技術實現思路

1、為了克服現有對石墨進行磨粉裝置，研磨時石墨受到擠壓貼合研磨處，導致研磨時研磨器械反復擠壓石墨一處，使石墨成塊，石墨粉的顆粒度不一影響磨粉質量的缺點，本實用新型提供一種能夠避免石墨粉研磨貼合研磨處，并且能夠在研磨時反復攪動石墨，提高石墨研磨質量的應用于石墨加工生產的石墨磨粉裝置。

2、本實用新型的技術實施方案是：一種應用于石墨加工生產的石墨磨粉裝置，包括有底架、磨盤、網篩、外罩、電機、轉頭和磨碎機構，底架頂部連接有磨盤，磨盤前后兩部均連接有網篩，磨盤頂部連接有外罩，外罩頂部連接有電機，電機輸出軸上連接有轉頭，轉頭上設有對石墨進行研磨的磨碎機構。

3、可選地，磨盤前后兩側均設有下料框。

4、可選地，外罩上部與電機之間存在孔隙，方便對石墨進行下料。

5、可選地，磨碎機構包括有磨輪、外弧架、斜刷、刮板和散布隔板，轉頭前后兩側均連接有磨輪，磨輪相互遠離的一側上均連接有外弧架，磨輪底部均連接有斜刷，外弧架左部下側均連接有刮板，外弧架右部下側均連接有散布隔板，轉頭旋轉帶動磨輪旋轉，磨輪旋轉帶動外弧架和斜刷進行移動，斜刷將導入的石墨導向研磨處，通過磨輪進行研磨，同時刮板和散布隔板能夠將研磨的石墨粉刮起避免粘連。

6、可選地，刮板為l型結構。

7、可選地，還包括有烘干機構，烘干機構包括有弧座和加熱板，磨輪頂部均連接有弧座，弧座上均轉動式連接有加熱板，加熱板對外罩內部進行加熱，在研磨時對石墨粉進行烘干。

8、有益效果為：本實用新型通過磨輪的旋轉帶動刮板和散布隔板進行移動，對研磨之后的石墨粉進行刮起以及打散的操作，能夠達到避免石墨粉研磨貼合研磨處，并且能夠在研磨時反復攪動石墨，提高石墨研磨質量的效果。

技術特征：

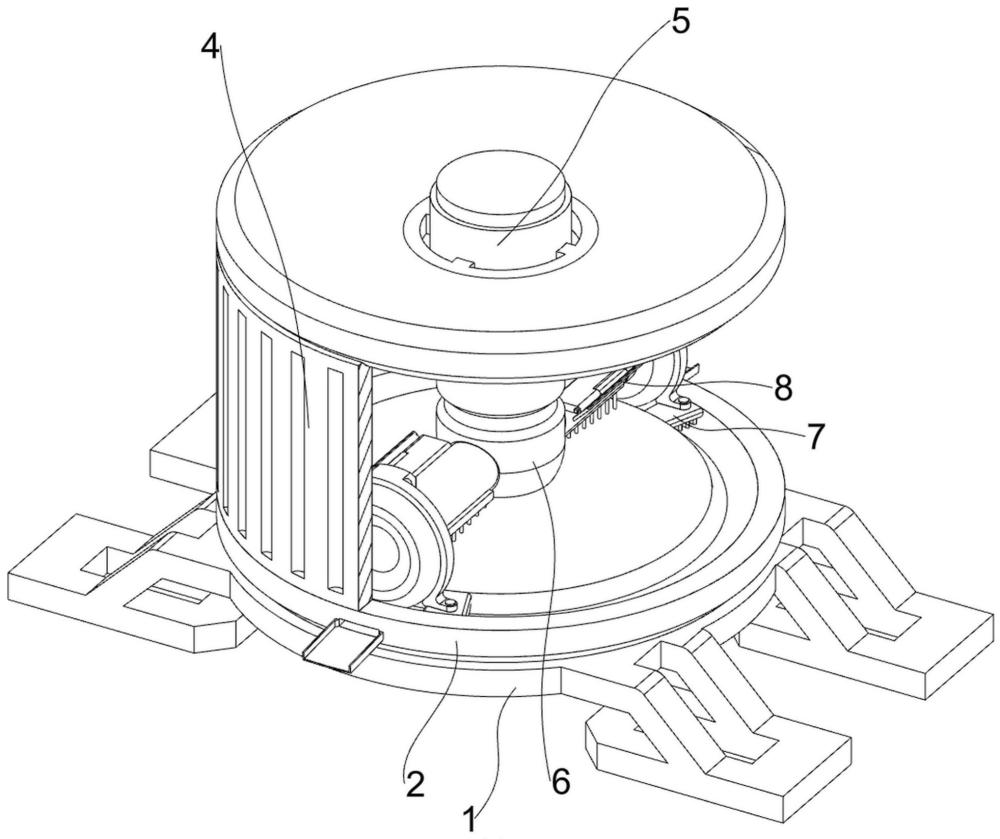

1.一種應用于石墨加工生產的石墨磨粉裝置，其特征在于，包括有底架(1)、磨盤(2)、網篩(3)、外罩(4)、電機(5)、轉頭(6)和磨碎機構(7)，底架(1)頂部連接有磨盤(2)，磨盤(2)前后兩部均連接有網篩(3)，磨盤(2)頂部連接有外罩(4)，外罩(4)頂部連接有電機(5)，電機(5)輸出軸上連接有轉頭(6)，轉頭(6)上設有對石墨進行研磨的磨碎機構(7)；磨碎機構(7)包括有磨輪(71)、外弧架(72)、斜刷(73)、刮板(74)和散布隔板(75)，轉頭(6)前后兩側均連接有磨輪(71)，磨輪(71)相互遠離的一側上均連接有外弧架(72)，磨輪(71)底部均連接有斜刷(73)，外弧架(72)左部下側均連接有刮板(74)，外弧架(72)右部下側均連接有散布隔板(75)，轉頭(6)旋轉帶動磨輪(71)旋轉，磨輪(71)旋轉帶動外弧架(72)和斜刷(73)進行移動，斜刷(73)將導入的石墨導向研磨處，通過磨輪(71)進行研磨，同時刮板(74)和散布隔板(75)能夠將研磨的石墨粉刮起避免粘連。

2.根據權利要求1所述的一種應用于石墨加工生產的石墨磨粉裝置，其特征在于，磨盤(2)前后兩側均設有下料框。

3.根據權利要求2所述的一種應用于石墨加工生產的石墨磨粉裝置，其特征在于，外罩(4)上部與電機(5)之間存在孔隙，方便對石墨進行下料。

4.根據權利要求3所述的一種應用于石墨加工生產的石墨磨粉裝置，其特征在于，刮板(74)為l型結構。

5.根據權利要求4所述的一種應用于石墨加工生產的石墨磨粉裝置，其特征在于，還包括有烘干機構(8)，烘干機構(8)包括有弧座(81)和加熱板(82)，磨輪(71)頂部均連接有弧座(81)，弧座(81)上均轉動式連接有加熱板(82)，加熱板(82)對外罩(4)內部進行加熱，在研磨時對石墨粉進行烘干。

技術總結
本技術涉及石墨加工生產技術領域，尤其涉及一種應用于石墨加工生產的石墨磨粉裝置。本技術提供一種能夠避免石墨粉研磨貼合研磨處，并且能夠在研磨時反復攪動石墨，提高石墨研磨質量的應用于石墨加工生產的石墨磨粉裝置。一種應用于石墨加工生產的石墨磨粉裝置，包括有底架、磨盤、網篩、外罩和電機等，底架頂部連接有磨盤，磨盤前后兩部均連接有網篩，磨盤頂部連接有外罩，外罩頂部連接有電機。本技術通過磨輪的旋轉帶動刮板和散布隔板進行移動，對研磨之后的石墨粉進行刮起以及打散的操作，能夠達到避免石墨粉研磨貼合研磨處，并且能夠在研磨時反復攪動石墨，提高石墨研磨質量的效果。

技術研發人員：晏澤瑋,徐克勤,潘勝根
受保護的技術使用者：上高博展新能源科技有限公司
技術研發日：20240320
技術公布日：2025/4/28
