本發明涉及一種降低空壓系統進氣溫度的節能裝置。

背景技術：

1、空壓機設備壓縮機電機功率大，散發熱量極大，導致空壓站環境在過渡季節、夏季時溫度高，極端情況下環境溫度甚至可達到45℃以上，此外，不同季節由于環境溫度變化，空壓機產氣量存在波動現象，特別是高溫環境下產氣量呈下降趨勢，對空壓保障能力造成不利影響，對站點內電控設備、電氣設備的穩定運行造成了直接的影響。因此對環境溫度(排氣側溫度)與空壓機能效的關聯性進行研究，進而對相關設備設施加以改進，保障空壓流量運行穩定、提高產氣量具有現實意義。

技術實現思路

1、為解決上述技術問題，本發明提出一種降低空壓系統進氣溫度的節能裝置，以期能夠在提升空壓系統運行效率的同時，降低空壓系統的運行能耗。

2、為實現上述目的，本發明采用如下技術方案：

3、一種降低空壓系統進氣溫度的節能裝置，其結構特點是：

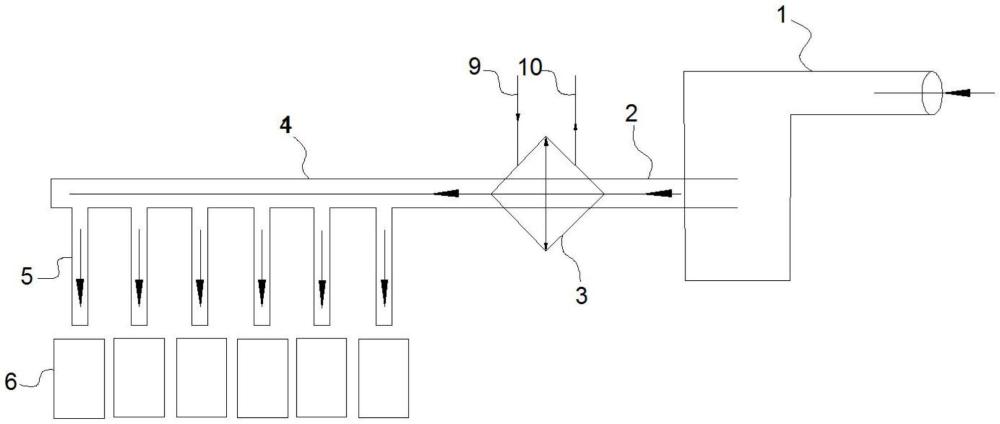

4、順著氣流方向依次包括靜壓箱、風機盤管、空壓機，所述靜壓箱通過進風口接收外部環境空氣，靜壓箱的出風口通過靜壓箱出風風管與風機盤管的進風口相接，所述風機盤管的出風口外接盤管出風風管，所述盤管出風風管形成有多路呈并聯分布的送風支管，通過各送風支管一一對應地分別連接至各臺空壓機的進風口；

5、所述風機盤管以車間的冷水機組所產生的冷凍水作為冷源，盤管的進口連接冷凍水進水管路接收來自冷水機組的冷凍水，盤管的出口連接冷凍水回流管路向冷水機組回流換熱后的冷凍水。

6、本發明的結構特點也在于：

7、所述風機盤管設有兩組，呈并聯設置，每組風機盤管分別配置一路靜壓箱出風風管，兩路靜壓箱出風風管的進風端匯合、與靜壓箱的出風口相接。

8、所述風機盤管的風機送風量為4000m3/h。

9、所述風機盤管的風機為軸流風機。

10、所述盤管出風風管上設有溫度傳感器。

11、所述冷水機組向配套的分水器輸出冷凍水，自分水器的其中一處出水管道引出一條支路，作為所述冷凍水進水管路。

12、所述冷凍水進水管道上設有電動閥門。

13、所述電動閥門為比例調節閥。

14、所述冷水機組通過配套的集水器收集換熱后的冷凍水，所述冷凍水回流管路并入集水器的其中一處進水管道。

15、與已有技術相比，本發明有益效果體現在：

16、本發明通過配置靜壓箱，有助于降低節能裝置主管路的沿程阻力與局部阻力，利用車間冷水機組所產生冷凍水作為裝置中風機盤管的冷卻介質，在提高裝置穩定性的同時兼顧了節能降耗的功能，通過降低空壓系統進氣溫度，本發明能夠以較低的投入成本實現對空壓系統效能的提升。

技術特征：

1.一種降低空壓系統進氣溫度的節能裝置，其特征是：

2.根據權利要求1所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述風機盤管設有兩組，呈并聯設置，每組風機盤管分別配置一路靜壓箱出風風管，兩路靜壓箱出風風管的進風端匯合、與靜壓箱的出風口相接。

3.根據權利要求1或2所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述風機盤管的風機送風量為4000m3/h。

4.根據權利要求3所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述風機盤管的風機為軸流風機。

5.根據權利要求1所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述盤管出風風管上設有溫度傳感器。

6.根據權利要求1所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述冷水機組向配套的分水器輸出冷凍水，自分水器的其中一處出水管道引出一條支路，作為所述冷凍水進水管路。

7.根據權利要求1或6所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述冷凍水進水管道上設有電動閥門。

8.根據權利要求7所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述電動閥門為比例調節閥。

9.根據權利要求1所述的降低空壓系統進氣溫度的節能裝置，其特征是：所述冷水機組通過配套的集水器收集換熱后的冷凍水，所述冷凍水回流管路并入集水器的其中一處進水管道。

技術總結
本發明提供了一種降低空壓系統進氣溫度的節能裝置，順著氣流方向依次包括靜壓箱、風機盤管、空壓機，所述靜壓箱通過進風口接收外部環境空氣，靜壓箱的出風口通過靜壓箱出風風管與風機盤管的進風口相接，所述風機盤管的出風口外接盤管出風風管，所述盤管出風風管形成有多路呈并聯分布的送風支管，通過各送風支管一一對應地分別連接至各臺空壓機的進風口；所述風機盤管以車間的冷水機組所產生的冷凍水作為冷源，盤管的進口連接冷凍水進水管路接收來自冷水機組的冷凍水，盤管的出口連接冷凍水回流管路向冷水機組回流換熱后的冷凍水。本發明能夠在提升空壓系統運行效率的同時，降低空壓系統的運行能耗。

技術研發人員：許兵,江葉偉
受保護的技術使用者：安徽中煙工業有限責任公司
技術研發日：
技術公布日：2025/4/28
