本實用新型涉及物品固定技術領域，具體為一種可調節固定裝置。

背景技術：

隨著人類生活水平的提高，空調、電視、取暖器等壁掛電器，藝術畫，掛鐘藝術裝飾品等壁上觀賞作品都需要用到墻上固定裝置，現在的固定裝置主要是螺絲加支架固定，需要丈量安裝位置，保證安裝位置要水平，并且需要精準的打孔保證安裝牢固，甚至個別高要求的電器安裝還需要焊接工藝，一旦施工后不能再進行調整，在安裝電器過程需要嚴格對準安裝口進行安裝，對安裝專業要求非常高，且安裝工序復雜，因此帶來了安裝上的不便，如果能夠發明一種方便安裝，且能夠自由調節的新型墻面固定裝置就能夠解決此類問題，為此我們提供了一種可調節固定裝置。

技術實現要素：

本實用新型的目的在于提供一種可調節固定裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可調節固定裝置，包括第一配合板和第二配合板，所述第一配合板包括第一板體，且第一板體上通過一體成型的卡接凸起組合成兩個導槽，且位于第一板體左右兩側的卡接凸起上設置有限位螺孔，所述第一板體在位于兩個導槽中間處設置有位于第一配合板后端的調節槽和位于第一配合板前端的安裝螺孔，所述第二配合板包括第二板體，且第二板體上一體成型有與導槽匹配的配合凸起，所述限位螺孔內設置有限位螺釘，且第一配合板與第二配合板通過限位螺釘固定。

優選的，所述第一配合板的每側面至少陣列有兩對限位螺孔。

優選的，所述調節槽為腰型槽，且配合凸起為倒T型。

優選的，所述導槽在位于第一配合板的前端設置有與配合凸起匹配的導向口。

與現有技術相比，本實用新型的有益效果是：本實用新型設計的墻面固定裝置安裝簡單，直接對準導向口就能夠進行安裝，對專業要求低，容錯率高，能夠通過調整腰形口進行水平矯正，而且安裝后安裝槽受力分散，更加堅固耐用，具有很高的實用價值。

附圖說明

圖1為本實用新型第一配合板結構示意圖；

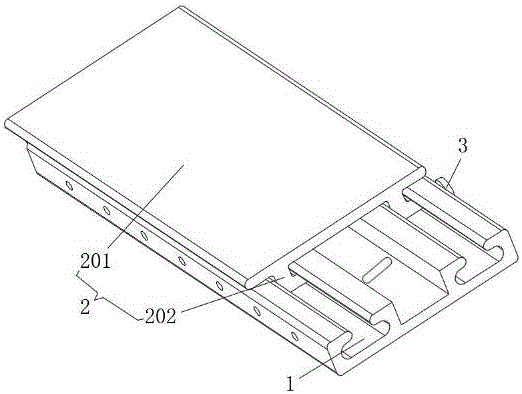

圖2為本實用新型裝配示意圖；

圖3為本實用新型裝配后的主視圖。

圖中：1第一配合板、101卡接凸起、102導槽、103第一板體、104限位螺孔、105調節槽、106導向口、107安裝螺孔、2第二配合板、201第二板體、202配合凸起、3限位螺釘。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：

一種可調節固定裝置，包括第一配合板1和第二配合板2，第一配合板1包括第一板體103，且第一板體103上通過一體成型的卡接凸起101組合成兩個導槽102，且位于第一板體103左右兩側的卡接凸起101上設置有限位螺孔104，所述第一板體103在位于兩個導槽102中間處設置有位于第一配合板1后端的調節槽105和位于第一配合板前端的安裝螺孔107，第二配合板2包括第二板體201，且第二板體201上一體成型有與導槽102匹配的配合凸起202，限位螺孔104內設置有限位螺釘3，且第一配合板1與第二配合板2通過限位螺釘3固定，第一配合板1的每側面至少陣列有兩對限位螺孔104，調節槽105為腰型槽，且配合凸起202為倒T型，導槽102在位于第一配合板1的前端設置有與配合凸起202匹配的導向口106。

本實用新型安裝簡單，只需要通過調節槽105和安裝螺孔107將第一配合板1與墻體固定，通過調節槽105調整安裝的水平度，最后將與待安裝部件已經連接好的第二配合板2通過導向口106壓入導槽102內，并滑動到相應位置通過限位螺釘3固定即可完成安裝，其中導向口106主要起到在光線不好時方便定位，因此操作簡單，不需要專業的安裝師傅，而且安裝過程中還能夠通過調節槽105調節安裝的水平度，容錯率高，安裝后受力分散，更加的堅固耐用，具有很高的實用價值。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
