本發明涉及流體控制領域，特別是涉及一種水利管道流量控制閥。

背景技術：

1、水利管道流量控制閥是流體輸送系統中的重要控制部件，廣泛應用于工業、農業、生活用水等多個領域。一方面水利管道流量控制閥能夠精確調控水量，水利管道流量控制閥能夠依據實際需求，通過改變開度靈活調整水流量。另一方面，水利管道流量控制閥能夠截止水流，使得在維修或緊急狀況下完全關閉水流，防止漏水和事故擴大。

2、目前，常見的水利管道流量控制閥主要基于機械結構和密封件之間的配合來實現水量調節和密封。然而，傳統的水利管道流量控制閥密封面結構單一，多為簡單的平面或環形密封。當水中混入雜質、顆粒等異物時，異物極易卡在密封面之間，破壞密封的緊密性，進而導致泄漏問題，不僅造成水資源浪費，還可能影響整個系統的正常運作。其次，在長期頻繁開合過程中，單一的密封面容易因磨損而失去良好的密封性能，降低水利管道流量控制閥的使用壽命，增加維護成本。

3、公開于本發明背景技術部分的信息僅僅旨在加深對本發明的一般背景技術的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域技術人員所公知的現有技術。

技術實現思路

1、基于此，有必要針對目前的傳統水利管道流量控制閥所存在的密封面單一，水流中混入的異物易卡在密封面之間，由此導致水利管道流量控制閥泄漏的問題，提供一種水利管道流量控制閥。

2、上述目的通過下述技術方案實現：

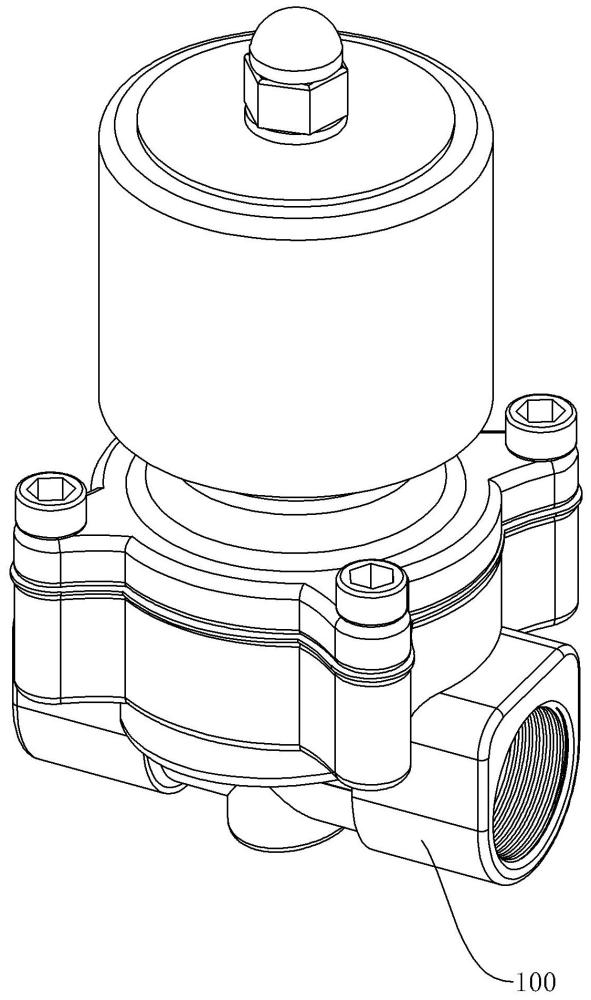

3、一種水利管道流量控制閥，包括：

4、閥芯，所述閥芯包括第一閥芯，所述第一閥芯上設置有多個密封接觸面。

5、閥座，所述閥座上固定設置有彈性密封環，處于關閥狀態時，所述彈性密封環和多個所述密封接觸面存在接觸。

6、所述閥芯包括第二閥芯，所述第二閥芯同軸設置于所述第一閥芯內部，所述第一閥芯和所述第二閥芯形成移動通道，所述移動通道使得在關閥狀態時所述彈性密封環能夠精準接觸多個所述密封接觸面。

7、在其中一個實施例中，在關閥階段，所述第一閥芯、所述第二閥芯和所述彈性密封環形成緩沖腔，所述緩沖腔用以減少所述第一閥芯、所述第二閥芯和所述彈性密封環受到的沖擊力。

8、在其中一個實施例中，所述閥座設置有流體通道，所述流體通道用以使得流體進入并充滿所述彈性密封環。

9、在其中一個實施例中，所述流體通道包括進水口和出水口，所述流體通道在所述進水口一端設置有第一單向閥，所述流體通道在所述出水口一端設置有第二單向閥，所述第一單向閥和所述第二單向閥限制只在關閥狀態時流體充滿所述彈性密封環。

10、在其中一個實施例中，在關閥狀態時，所述第一閥芯限制流體從所述彈性密封環內流出。

11、在其中一個實施例中，所述第二閥芯活動連接于所述第一閥芯，所述第二閥芯設置有擠壓面，水壓能夠帶動所述第二閥芯正向移動，所述第二閥芯正向移動帶動所述擠壓面擠壓所述彈性密封環，所述第二閥芯正向移動的距離和所述彈性密封環的擠壓程度呈正相關關系。

12、在其中一個實施例中，所述第一閥芯和所述第二閥芯之間設置有彈性件，所述彈性件的彈力總使得所述第一閥芯和所述第二閥芯互相遠離或是具有互相遠離的趨勢。

13、在其中一個實施例中，所述第一閥芯設置有第一凸塊，所述第二閥芯設置有第二凸塊，所述第一凸塊和所述第二凸塊用以刮除所述彈性密封環外周壁面的物質。

14、本發明的有益效果是：

15、本發明提供了一種水利管道流量控制閥，包括：閥芯和閥座，閥芯包括第一閥芯，第一閥芯上設置有多個密封接觸面。閥座上固定設置有彈性密封環，處于關閥狀態時，彈性密封環和多個密封接觸面存在接觸。閥芯包括第二閥芯，第二閥芯同軸設置于第一閥芯內部，第一閥芯和第二閥芯形成移動通道，移動通道使得在關閥狀態時彈性密封環能夠精準接觸多個密封接觸面。通過將閥芯上設置的多個密封接觸面和彈性密封環接觸，增大流體要通過密封界面泄漏所需要克服的阻力，從而增強了密封效果，有效避免了傳統水利管道流量控制閥因密封面單一、接觸面積不足導致容易出現泄漏點的問題。

技術特征：

1.一種水利管道流量控制閥，其特征在于，包括：

2.根據權利要求1所述的一種水利管道流量控制閥，其特征在于，在關閥階段，所述第一閥芯和所述第二閥芯接觸所述彈性密封環，在關閥狀態時，所述第一閥芯的內周壁面、第一閥芯的內周頂壁和所述第二閥芯的外周壁面為所述密封接觸面。

3.根據權利要求2所述的一種水利管道流量控制閥，其特征在于，在關閥階段，所述第一閥芯、所述第二閥芯和所述彈性密封環形成緩沖腔，所述緩沖腔用以減少所述第一閥芯、所述第二閥芯和所述彈性密封環受到的沖擊力。

4.根據權利要求1所述的一種水利管道流量控制閥，其特征在于，所述閥座設置有流體通道，所述流體通道用以使得流體進入并充滿所述彈性密封環。

5.根據權利要求4所述的一種水利管道流量控制閥，其特征在于，所述流體通道包括進水口和出水口，所述流體通道在所述進水口一端設置有第一單向閥，所述流體通道在所述出水口一端設置有第二單向閥，所述第一單向閥和所述第二單向閥限制只在關閥狀態時流體充滿所述彈性密封環。

6.根據權利要求5所述的一種水利管道流量控制閥，其特征在于，在關閥狀態時，所述第一閥芯限制流體從所述彈性密封環內流出。

7.根據權利要求1所述的一種水利管道流量控制閥，其特征在于，所述第二閥芯活動連接于所述第一閥芯，所述第二閥芯設置有擠壓面，水壓能夠帶動所述第二閥芯正向移動，所述第二閥芯正向移動帶動所述擠壓面擠壓所述彈性密封環，所述第二閥芯正向移動的距離和所述彈性密封環的擠壓程度呈正相關關系。

8.根據權利要求7所述的一種水利管道流量控制閥，其特征在于，所述第一閥芯和所述第二閥芯之間設置有彈性件，所述彈性件的彈力總使得所述第一閥芯和所述第二閥芯互相遠離或是具有互相遠離的趨勢。

9.根據權利要求1所述的一種水利管道流量控制閥，其特征在于，所述第一閥芯設置有第一凸塊，所述第二閥芯設置有第二凸塊，所述第一凸塊和所述第二凸塊用以刮除所述彈性密封環外周壁面的物質。

10.根據權利要求1-9中任一項所述的水利管道流量控制閥，其特征在于，所述彈性密封環可拆卸的連接于所述閥座。

技術總結
本發明提供了一種水利管道流量控制閥，包括：閥芯和閥座，閥芯包括第一閥芯，第一閥芯上設置有多個密封接觸面。閥座上固定設置有彈性密封環，處于關閥狀態時，彈性密封環和多個密封接觸面存在接觸。閥芯包括第二閥芯，第二閥芯同軸設置于第一閥芯內部，第一閥芯和第二閥芯形成移動通道，移動通道使得在關閥狀態時彈性密封環能夠精準接觸多個密封接觸面。通過將閥芯上設置的多個密封接觸面和彈性密封環接觸，增大流體要通過密封界面泄漏所需要克服的阻力，從而增強了密封效果，有效避免了傳統水利管道流量控制閥因密封面單一、接觸面積不足導致容易出現泄漏點的問題。

技術研發人員：孫明霞,王偉東,胡亞飛,尹保留,朱新予,劉其威,史揚威,李明,王小東,劉亞威,王文祥
受保護的技術使用者：西安爾吉環保科技有限公司
技術研發日：
技術公布日：2025/4/28
