本發明涉及道路工程，尤其涉及適用于各種道路工程環境測繪的可調測量裝置及使用方法。

背景技術：

1、道路工程是土木工程的重要分支，涉及道路的規劃、設計、施工、養護及管理，道路工程環境測繪是道路規劃、設計和施工前期的重要環節，通過高精度地理信息采集與分析，確保工程與自然環境的協調性，規避生態風險，優化路線選擇；

2、在道路工程測繪過程中，會用到各種地形測繪專用設備，包括全站儀、三維激光掃描儀、水準儀、測距儀等，而這些測量裝置在使用時由三腳架對測繪儀器進行安裝、使用。如現有公開文件cn118049588a-適用于多地貌環境的戶外測繪測量裝置，現有公開文件cn115325365a-一種用于道路規劃設計的測繪裝置，以及現有公開文件cn117053776b-一種城鄉道路規劃用測繪裝置，就公開了一種道路測繪設備；

3、現有公開的適用于各種道路工程環境測繪的可調測量裝置雖然可以實現測量作業，但在實際的使用中依然存在一定的不足：首先，現有的適用于各種道路工程環境測繪的可調測量裝置在對中過程中，需要由操作人員調整三腳架其中兩腳架的位置使激光點對準工程控制點，而這種方式需要操作人員手部穩定控制操作支腳，在作業時會增加操作人員的精力消耗和作業強度，同時若作業環境較差（如土壤質地軟、地面坑洼不平），適用性較差，會增加作業時間，降低效率；其次，現有的適用于各種道路工程環境測繪的可調測量裝置在儀器粗平調節圓氣泡時，需要人工控制腳架腿滑動高度，所以對于人工手部穩定性要求較高，在實際作業過程中，操作人員手部力量下降，會影響調節穩定性，增加粗平調節的耗時、降低調節質量；最后，現有的適用于各種道路工程環境測繪的可調測量裝置在強光環境下對中時，操作人員很難清楚觀察到激光點的位置，影響設備對中的效率；因此，有必要對現有技術進行改進，以解決上述技術問題。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述現有的適用于各種道路工程環境測繪的可調測量裝置對中時會增加操作人員的精力消耗和作業強度，同時若作業環境較差，會增加作業時間，降低效率的問題，提出了適用于各種道路工程環境測繪的可調測量裝置。

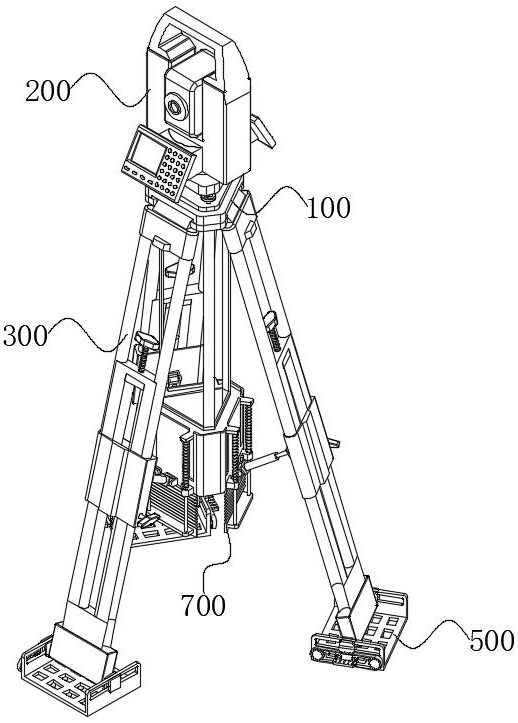

3、為解決上述技術問題，本發明提供如下技術方案：適用于各種道路工程環境測繪的可調測量裝置，包括三角座，三角座的中部開設有中空孔；測繪儀器本體，測繪儀器本體的底座通過連接螺栓與三角座固定連接；腳架旋轉段，腳架旋轉段的內部滑動安裝有腳架延伸段，三角座的外壁沿中空孔內壁圓周方向均勻間隔轉動安裝有腳架旋轉段，腳架延伸段的內部滑動安裝有腳架微調段；底架，底架的底部均勻間隔固設有穩固釘，底架的兩側壁上方均開設有滑孔；以及，調節組件，包括轉動安裝在底架外壁后端的第一鏈輪和對稱設置在第一鏈輪前方的第二鏈輪，第一鏈輪和第二鏈輪的外壁上套設有鏈條，鏈條的外側設置有腳踏，第二鏈輪轉動安裝在底架外壁上。

4、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：腳架旋轉段的外壁底端套設有套框，套框的一側壁底端螺接有鎖緊栓，腳架微調段的底端固設有底塊，底塊的底部固設有旋轉板，旋轉板的內壁上固設有第一轉軸。

5、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：第一轉軸的兩端分別轉動安裝在相鄰第一移動塊和第二移動塊端面上的軸承內，第二移動塊的外壁上固設有齒板；其中，齒板底部的齒條卡設在鏈條的孔槽內，第一移動塊和第二移動塊滑動安裝在相鄰滑孔的內部。

6、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：腳踏的一側壁前后端均固設有連接桿，連接桿的另一端固設有壓塊，壓塊的底部中心位置通過螺栓與伸縮桿的伸縮端連接，伸縮桿的底端通過螺栓安裝在托板的表面。

7、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：伸縮桿的外壁上套設有第一彈簧，壓塊的一端通過鉸鏈與嵌爪活動連接，嵌爪的一側壁中部固設有第二轉軸，嵌爪的端部卡設在相鄰第一鏈輪和第二鏈輪外壁齒槽內；其中，壓塊的一側壁滑動連接在底架的外壁上，托板的一側壁通過螺栓安裝在底架的外壁上，伸縮桿和第一彈簧均位于壓塊和托板之間，第二轉軸轉動安裝在底架外壁上。

8、本發明的有益效果為：通過調節組件，在第一彈簧的彈性作用下帶動嵌爪以第二轉軸為圓心旋轉，實現或取消嵌爪與第一鏈輪和第二鏈輪外壁上齒槽之間的限位效果，所以在對中時，僅需平移調整相對于工程控制點遠離激光點的兩個腳架即可，無需人工抬放調整腳架位置，降低操作人員的精力消耗和作業強度，同時更適用于各種工程環境，提高作業效率。

9、鑒于現有的適用于各種道路工程環境測繪的可調測量裝置在儀器粗平調節圓氣泡時，若操作人員手部力量下降，會影響調節穩定性，增加粗平調節的耗時、降低調節質量的問題，故提出了適用于各種道路工程環境測繪的可調測量裝置的進一步改進。

10、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：還包括設置在腳架延伸段上方的旋鈕，旋鈕的底部中心位置固設有螺桿，螺桿的另一端螺旋貫穿腳架延伸段上的螺紋孔與腳架微調段的頂部轉動連接。

11、本發明的另一有益效果為：通過設置旋鈕和螺桿，對旋鈕施力，在螺桿與腳架延伸段上螺紋孔之間的螺旋配合作用下，快速調整腳架的上升和下降的高度，此過程中無需作業人員手動握持并控制調整腳架，可提高腳架高度調整時的穩定性和質量，縮減粗平調節耗時。

12、鑒于現有的適用于各種道路工程環境測繪的可調測量裝置在強光環境下對中時，操作人員很難清楚觀察到激光點的位置，影響設備對中的效率的問題，故提出了適用于各種道路工程環境測繪的可調測量裝置的進一步改進。

13、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：還包括設置在三角座正下方的遮光組件，遮光組件包括通過連接板安裝在三角座底部的三角框和嵌入在三角框內部的氣囊，氣囊的頂部設置有三角板。

14、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：三角板的三邊兩側均固設有凸板，三角框的三邊外壁底部均通過鉸鏈與氣筒活動連接，氣筒的伸縮端通過鉸鏈與套框活動連接，凸板的底部固設有導桿。

15、作為本發明適用于各種道路工程環境測繪的可調測量裝置的一種優選方案，其中：導桿的外壁上方套設有第二彈簧，導桿的底端貫穿固定座上的通孔與拉板連接，拉板的內壁設置有折疊遮光簾；其中，氣囊與氣筒之間通過管道連接，第二彈簧位于凸板和固定座之間，固定座的外壁通過螺栓與三角框外壁固定連接，折疊遮光簾的頂端固設在三角框的底部。

16、本發明的另一有益效果為：通過設置遮光組件，氣筒與氣囊之間通過管道連接，在三組腳架撐開過程中，可自動將折疊遮光簾展開，并對外部環境光線起到遮擋的作用，使得作業人員在進行激光點與工程控制點對準時，起到遮光的作用，減少外部環境光的影響，使操作人員更好的觀察激光點和工程控制點位置，提高對中效率，并且使裝置適用于強光環境下，提高適用范圍。

17、另外，本發明還提供如下技術方案：適用于各種道路工程環境測繪的可調測量裝置的使用方法，適用于各種道路工程環境測繪的可調測量裝置按照如下步驟對測量裝置進行使用；

18、s1：首先，作業人員旋轉三角座外側的腳架，使其支撐在道路表面，而在三組腳架撐開過程中，氣筒與氣囊之間通過管道連接，氣筒受力拉伸時，折疊遮光簾隨之展開，對周圍環境光起到遮擋的作用；

19、s2：三組腳架撐開后，接著將測繪儀器本體安裝在三角座表面，并將測繪儀器本體上的激光點與工程控制點對準，實現對中作業；

20、s3：然后作業人員踩踏靠近激光點位置腳架上的底架，使底架底部的穩固釘插入土壤內部，接著踩動腳踏，并移動另外兩組腳架，直至激光點與工程控制點對準；

21、s4：最后，作業人員對旋鈕施力帶動螺桿旋轉，而在螺桿與腳架延伸段上螺紋孔之間的螺旋配合下，調整腳架微調段的高度位置，達到調節圓氣泡位置的目的；

22、s5：重復上述操作，調整多組腳架微調段的位置，直至測繪儀器本體粗平作業完成。
