本申請涉及千分表檢測領域，特別涉及一種千分表檢測裝置。

背景技術：

1、千分表是一種高精度、高分辨率的測量工具，能夠準確地測量工件的長度、寬度、高度等尺寸參數。它常用于檢查工件加工質量和尺寸控制，確保產品符合嚴格的公差標準。千分表主要用來檢查工件的形狀和位置誤差，如圓度、平面度、垂直度、圓跳動等。通過測頭與工件表面的接觸，千分表能夠檢測出工件表面的微小差異，從而判斷其形狀和位置是否滿足要求。在制造和裝配過程中，千分表也常用于工件的精密找正。通過測量工件與基準面之間的距離差異，千分表可以幫助工人實現精確的定位和找正，提高裝配精度。

2、千分表廣泛應用于制造業質量控制、設備維護與校準、材料科學與力學研究等領域。在精密零部件加工、裝配過程中，千分表用于檢測零件尺寸、同心度、平面度、垂直度等幾何參數。

3、當千分表損壞時，其內部的測量機構可能受到影響，導致讀數不準確。損壞的千分表可能在某些情況下仍然能夠顯示讀數，但這些讀數可能是錯誤的或不可靠的。例如，即使實際測量的垂直度不為0，損壞的千分表也可能顯示讀數為0，從而誤導操作人員。

技術實現思路

1、本申請的目的是提供一種方便檢測千分表是否有損壞的千分表檢測裝置。

2、為了實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：

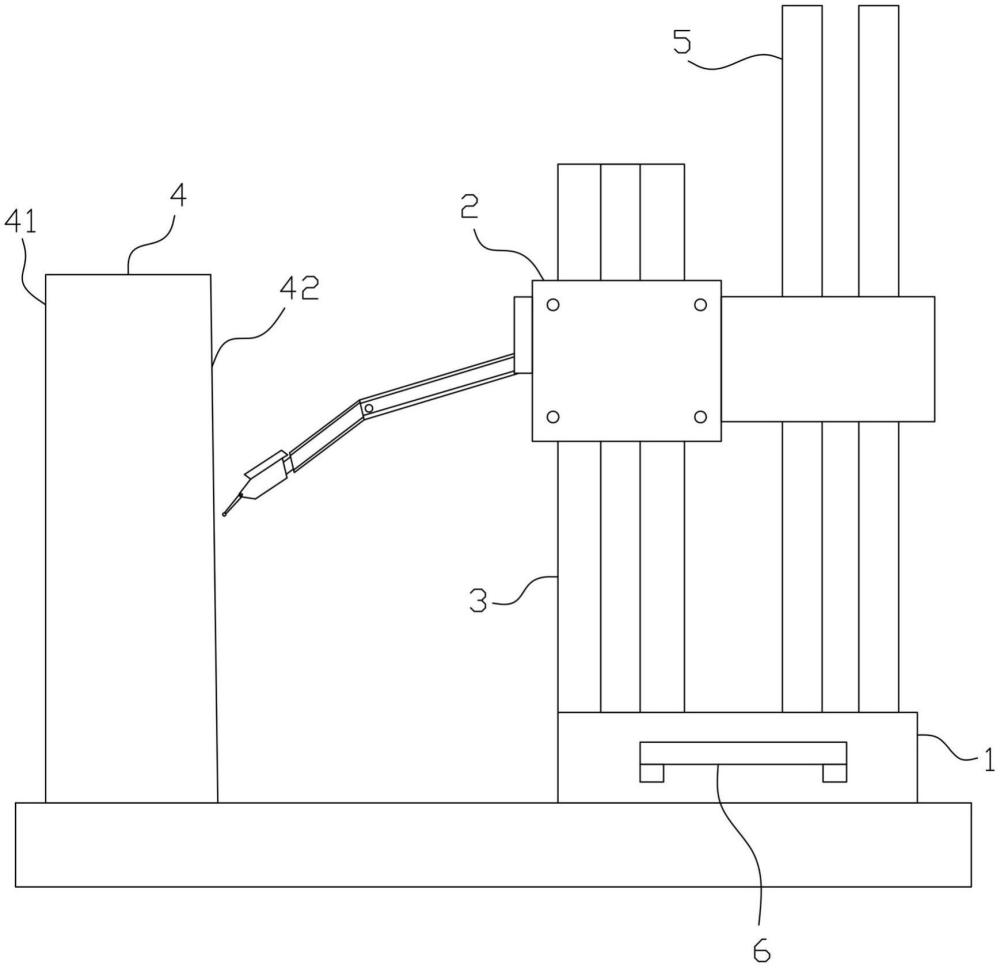

3、一種千分表檢測裝置，包括底座、滑臺、立柱和至少具有2個已知標準值的量塊，所述滑臺安裝在立柱上，所述滑臺用于安裝千分表，所述立柱安裝在底座上，所述量塊設置在滑臺的一側，所述滑臺可驅動千分表沿立柱做升降運動，依次至少測量量塊的2個已知標準值，記錄千分表的讀數，并與量塊的已知標準值進行比較。

4、進一步地，所述量塊包括第一豎直側面和第二豎直側面，所述第一豎直側面位完全垂直的面，所述第二豎直側面為具有已知垂直度誤差的面。

5、進一步地，所述立柱的一側還設置有導柱，所述導柱豎直安裝在底座上，所述導柱通過滑塊與滑臺連接。

6、進一步地，所述底座的側邊設置有提手。

7、本申請的有益效果為：

8、本申請通過提供至少兩個具有已知標準值的量塊，可以更加準確地評估千分表的測量性能。與單一標準值相比，多個標準值可以提供更全面的校準數據，從而確保千分表的測量精度。裝置的設計使得千分表的檢測過程更加簡便。滑臺可驅動千分表沿立柱做升降運動，便于用戶移動千分表進行測量。

技術特征：

1.一種千分表檢測裝置，其特征在于：包括底座、滑臺、立柱和至少具有2個已知標準值的量塊，所述滑臺安裝在立柱上，所述滑臺用于安裝千分表，所述立柱安裝在底座上，所述量塊設置在滑臺的一側，所述滑臺可驅動千分表沿立柱做升降運動，依次至少測量量塊的2個已知標準值，記錄千分表的讀數，并與量塊的已知標準值進行比較。

2.根據權利要求1所述的一種千分表檢測裝置，其特征在于：所述量塊包括第一豎直側面和第二豎直側面，所述第一豎直側面位完全垂直的面，所述第二豎直側面為具有已知垂直度誤差的面。

3.根據權利要求1所述的一種千分表檢測裝置，其特征在于：所述立柱的一側還設置有導柱，所述導柱豎直安裝在底座上，所述導柱通過滑塊與滑臺連接。

4.根據權利要求1所述的一種千分表檢測裝置，其特征在于：所述底座的側邊設置有提手。

技術總結
本申請?zhí)峁┝艘环N千分表檢測裝置，包括底座、滑臺、立柱和至少具有2個已知標準值的量塊，滑臺安裝在立柱上，滑臺用于安裝千分表，立柱安裝在底座上，量塊設置在滑臺的一側，滑臺可驅動千分表沿立柱做升降運動，依次至少測量量塊的2個已知標準值，記錄千分表的讀數，并與量塊的已知標準值進行比較。本申請通過提供至少兩個具有已知標準值的量塊，可以更加準確地評估千分表的測量性能。與單一標準值相比，多個標準值可以提供更全面的校準數據，從而確保千分表的測量精度。裝置的設計使得千分表的檢測過程更加簡便。滑臺可驅動千分表沿立柱做升降運動，便于用戶移動千分表進行測量。

技術研發人員：劉承俊,鄧榮周,周亮,萬章奎,張志添,梁才和
受保護的技術使用者：廣東日信高精密科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
