本實用新型涉及到印刷電路板制造技術領域，尤其涉及用于印刷電路板表面貼裝的擺頂頻裝置。

背景技術：

PCB(Printed Circuit Board)，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修。常見的印制電路板在印刷元件的過程中，需要用到頂頻頂住印刷電路板，而且要求頂頻的位置是沒有元件印刷的位置，這樣頂頻的位置在每塊電路板印刷前都要經過準確定位后放置，這樣就增加了工人的勞動強度，降低了印刷電路板的生產效率，不能滿足對印制電路板現代工業的需求。

為了解決上述技術問題，本實用新型設計了用于印刷電路板表面貼裝的擺頂頻裝置，該裝置左定位滑塊和右定位滑塊通過對一塊制備好的印刷電路板定位后，在透明塑料板上表明頂頻的放置位置，就可以快速的擺放頂頻，制備出同樣規格的印刷電路板。此外，該印刷電路板表面貼裝的擺頂頻裝置結構設計合理，使用方便，適合推廣使用；該印刷電路板表面貼裝的擺頂頻裝置的使用減輕了工人了勞動強度，提高了印刷電路板的生產效率。

技術實現要素：

為了克服背景技術中存在的缺陷，本實用新型解決其技術問題所采用的技術方案是：用于印刷電路板表面貼裝的擺頂頻裝置，包括操作臺、驅動盒、定位條、左定位滑塊和右定位滑塊，所述驅動盒和定位條固定在操作臺上，所述驅動盒內設有上齒條和下齒條，所述上齒條和下齒條之間設有與上齒條和下齒條相嚙合的齒輪，所述齒輪固定在轉動軸的一端，所述轉動軸的另一端設有旋轉手柄，所述上齒條上固定有左定位滑塊，所述下齒條上固定有右定位滑塊，所述左定位滑塊能夠在上齒條的帶動下在左滑槽內滑動，所述右定位滑塊能夠在下齒條的帶動下在右滑槽內滑動。

本實用新型所涉及的用于印刷電路板表面貼裝的擺頂頻裝置，該裝置左定位滑塊和右定位滑塊通過對一塊制備好的印刷電路板定位后，在透明塑料板上表明頂頻的放置位置，就可以快速的擺放頂頻，制備出同樣規格的印刷電路板。此外，該印刷電路板表面貼裝的擺頂頻裝置結構設計合理，使用方便，適合推廣使用；該印刷電路板表面貼裝的擺頂頻裝置的使用減輕了工人了勞動強度，提高了印刷電路板的生產效率。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

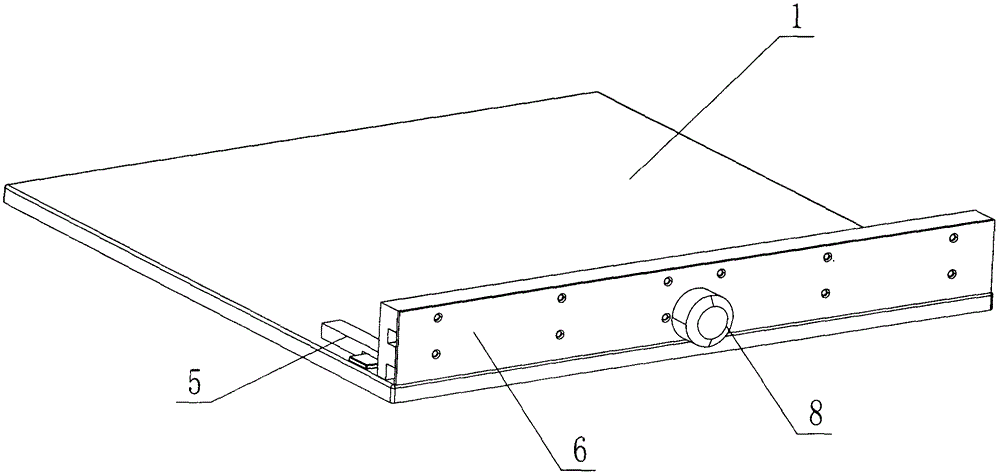

圖1是本實用新型用于印刷電路板表面貼裝的擺頂頻裝置的結構示意圖一；

圖2是本實用新型用于印刷電路板表面貼裝的擺頂頻裝置的結構示意圖二；

圖3是本實用新型用于印刷電路板表面貼裝的擺頂頻裝置的內部結構示意圖；

圖4是圖3中A處的局部放大圖；

其中：1、操作臺；2、驅動盒；3、定位條；4、左定位滑塊；5、右定位滑塊；6、左滑槽；7、右滑槽；8、旋轉手柄；9、上齒條；10、下齒條；11、轉動軸；12、齒輪。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。附圖為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

請參閱圖1、圖2、圖3和圖4，用于印刷電路板表面貼裝的擺頂頻裝置，包括操作臺1、驅動盒2、定位條3、左定位滑塊4和右定位滑塊5，所述驅動盒2和定位條3固定在操作臺1上，所述驅動盒2內設有上齒條9和下齒條10，所述上齒條9和下齒條10之間設有與上齒條9和下齒條10相嚙合的齒輪12，所述齒輪12固定在轉動軸11的一端，所述轉動軸11的另一端設有旋轉手柄8，所述上齒條9上固定有左定位滑塊4，所述下齒條10上固定有右定位滑塊5，所述左定位滑塊4能夠在上齒條9的帶動下在左滑槽6內滑動，所述右定位滑塊5能夠在下齒條10的帶動下在右滑槽7內滑動。

所述的用于印刷電路板表面貼裝的擺頂頻裝置的使用方法，其步驟為：

(1)、將做好的一件印刷電路板放置到操作臺1上，使印刷電路板的頂端緊貼在定位條3上，然后轉動旋轉手柄8，通過左定位滑塊4和右定位滑塊5將印刷電路板對中；

(2)、接著轉動旋轉手柄8，松開左定位滑塊4和右定位滑塊5，再在印刷電路板上放置一塊寬度大于印刷電路板的透明塑料板，使得透明塑料板的頂端緊貼在定位條3上，然后轉動旋轉手柄8，通過左定位滑塊4和右定位滑塊5將透明塑料板對中；

(3)、透過透明塑料板觀察印刷電路板，在相對于印刷電路板沒有元件的透明塑料板上標明頂頻位置；

(4)、然后將透明塑料板放在電路板印刷機的內部，按照透明塑料板上表明的頂頻位置放置頂頻，然后再在頂頻上放置同樣規格的待印刷元件的電路板，電路板印刷機工作，制備出同樣規格的印刷電路板。

本實用新型所涉及的用于印刷電路板表面貼裝的擺頂頻裝置，該裝置左定位滑塊和右定位滑塊通過對一塊制備好的印刷電路板定位后，在透明塑料板上表明頂頻的放置位置，就可以快速的擺放頂頻，制備出同樣規格的印刷電路板。此外，該印刷電路板表面貼裝的擺頂頻裝置結構設計合理，使用方便，適合推廣使用；該印刷電路板表面貼裝的擺頂頻裝置的使用減輕了工人了勞動強度，提高了印刷電路板的生產效率。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
