本技術涉及顯示設備，尤其涉及一種顯示面板、顯示裝置及顯示面板的制造方法。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的使用性能有待提升。

技術實現思路

1、本技術實施例提供一種顯示面板、顯示裝置及顯示面板的制造方法，旨在提升顯示面板的工藝性能。

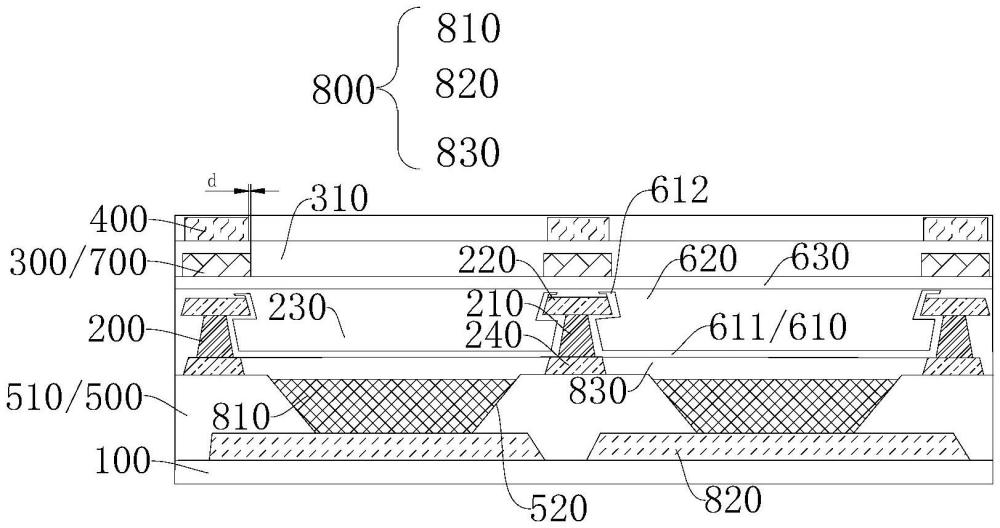

2、本技術第一方面的實施例提供了一種顯示面板，包括：基板；隔離結構，設置于基板一側，隔離結構圍合形成多個隔離開口；反射層，設置于隔離結構背離基板一側；漫反射層，設置于反射層背離基板一側。

3、根據本技術的實施例中，漫反射層在基板的正投影和反射層在基板的正投影至少部分交疊。

4、根據本技術的實施例中，反射層在基板上的正投影與隔離結構在基板上的正投影至少部分交疊。

5、根據本技術的實施例中，漫反射層在基板的正投影位于反射層在基板的正投影內。

6、根據本技術的實施例中，漫反射層在基板的正投影的邊界與反射層在基板的正投影的邊界之間的間距大于或等于0.5微米，且小于或等于2微米。

7、根據本技術的實施例中，反射層圍合形成透光開口，透光開口在基板上的正投影與隔離開口在基板上的正投影重疊。

8、根據本技術的實施例中，反射層位于隔離結構背離基板一側，并且反射層與隔離結構接觸設置。

9、根據本技術的實施例中，反射層在基板的正投影位于漫反射層在基板的正投影內。

10、根據本技術的實施例中，顯示面板還包括像素界定層，像素界定層包括像素限定部及像素限定部圍合形成的多個像素開口，像素開口位于隔離開口內。

11、根據本技術的實施例中，像素限定部包括朝向像素開口一側的側壁，漫反射層在基板上的正投影與側壁在基板上的正投影錯位設置。

12、根據本技術的實施例中，像素限定部包括朝向像素開口一側的側壁，漫反射層在基板上的正投影與側壁在基板上的正投影至少部分交疊。

13、根據本技術的實施例中，所述像素界定層設置所述基板一側，所述像素界定層朝向所述基板一側的第一表面和所述基板之間設置有第一電極，所述第一電極暴露于所述第一表面合圍形成的第一區域，所述漫反射層合圍形成漫反射層開口，所述漫反射層開口在所述基板上的正投影的邊緣與所述第一區域在所述基板上的正投影的邊緣重疊設置。

14、根據本技術的實施例中，反射層在基板上的正投影與側壁在基板上的正投影錯位設置；或者，反射層在基板上的正投影與側壁在基板上的正投影至少部分交疊。

15、根據本技術的實施例中，反射層的反射率大于或等于85％。

16、根據本技術的實施例中，反射層的材料包括金屬。

17、根據本技術的實施例中，反射層的材料包括鋁、銀或金。

18、根據本技術的實施例中，顯示面板還包括封裝層，封裝層設置于隔離結構背離基板一側，反射層及漫反射層設置于封裝層背離基板一側。

19、根據本技術的實施例中，封裝層包括第一封裝層，第一封裝層包括部分位于隔離開口的封裝部。

20、根據本技術的實施例中，封裝部包括第一部分和第二部分，第一部分位于隔離開口，第二部分連接于第一部分的周側并延伸至隔離結構背離基板的一側。

21、根據本技術的實施例中，第一封裝層的材料包括無機材料。

22、根據本技術的實施例中，所述反射層設置于所述隔離結構背離所述基板一側，并位于所述第二部分朝向所述基板的一側，至少部分所述漫反射層設置于所述第一封裝層背離所述基板一側。

23、根據本技術的實施例中，封裝層還包括第二封裝層和第三封裝層，第二封裝層設置于第一封裝層和第三封裝層之間。

24、根據本技術的實施例中，第二封裝層的材料包括有機材料，第三封裝層的材料包括無機材料。

25、根據本技術的實施例中，反射層及漫反射層設置于第三封裝層背離基板一側。

26、根據本技術的實施例中，顯示面板還包括遮光部，遮光部位于反射層朝向基板的一側，遮光部在基板的正投影與反射層在基板的正投影至少部分交疊。

27、根據本技術的實施例中，遮光部在基板的正投影與漫反射層在基板的正投影至少部分交疊。

28、根據本技術的實施例中，遮光部設置于封裝層和反射層之間。

29、根據本技術的實施例中，顯示面板還包括觸控電極，觸控電極設置于第三封裝層背離基板一側。

30、根據本技術的實施例中，反射層復用為觸控電極。

31、根據本技術的實施例中，觸控電極設置于反射層和第三封裝層之間，觸控電極在基板上的正投影與反射層在基板上的正投影至少部分交疊。

32、根據本技術的實施例中，觸控電極設置反射層背離基板一側，觸控電極在基板上的正投影與反射層在基板上的正投影至少部分交疊。

33、根據本技術的實施例中，至少部分觸控電極在基板上的正投影位于反射層在基板上的正投影之內。

34、根據本技術的實施例中，觸控電極包括透光材料。

35、根據本技術的實施例中，觸控電極設置于漫反射層背離基板一側。

36、根據本技術的實施例中，反射層和漫反射層之間還設置有增透層，增透層在基板上的正投影與反射層在基板上的正投影至少部分交疊，并且增透層在基板上的正投影與漫反射層在基板上的正投影至少部分交疊。

37、根據本技術的實施例中，增透層的折射率位于漫反射層的折射率和反射層的折射率之間。

38、根據本技術的實施例中，增透層的折射率n3滿足：

39、n3＝√(n1×n2)

40、漫反射層的折射率為n1，反射層的折射率為n2。

41、根據本技術的實施例中，隔離結構包括第一子層和第二子層，第一子層位于第二子層朝向基板的一側，第一子層在基板上的正投影位于第二子層在基板上的正投影之內。

42、根據本技術的實施例中，反射層在基板上的正投影位于第二子層在基板上的正投影內。

43、根據本技術的實施例中，隔離結構還包括第三子層，第三子層設置于第一子層朝向基板一側。

44、根據本技術的實施例中，第一子層在基板上的正投影位于第三子層在基板上的正投影內；

45、根據本技術的實施例中，第一子層的材料包括鋁、銅或銀。

46、根據本技術的實施例中，第二子層的材料包括鈦或鉬。

47、根據本技術的實施例中，第三子層的材料包括鉬或鈦。

48、根據本技術的實施例中，漫反射層包括主體材料和摻雜于主體材料的折射粒子。

49、根據本技術的實施例中，折射粒子包括氧化鈦或氧化鋯中至少一者。

50、根據本技術的實施例中，主體材料包括有機材料。

51、優選的，有機材料可以包括聚酰亞胺、聚苯乙烯或聚甲基丙烯酸甲酯中的至少一者。

52、本技術第一方面實施例還提供一種顯示面板，包括：基板；反射層，設置于基板一側；漫反射層，設置于反射層背離基板一側。

53、根據本技術的實施例中，漫反射層在基板的正投影和反射層在基板的正投影至少部分交疊。

54、根據本技術的實施例中，漫反射層在基板的正投影位于反射層在基板的正投影內。

55、根據本技術的實施例中，漫反射層在基板的正投影的邊界與反射層在基板的正投影的邊界之間的間距大于或等于0.5微米，且小于或等于2微米。

56、根據本技術的實施例中，反射層在基板的正投影位于漫反射層在基板的正投影內。

57、本技術第三方面實施例還提供一種顯示裝置，其特征在于，包括上述第一方面任一實施例中的顯示面板。

58、本技術第四方面實施例還提供一種顯示面板的制造方法，包括：

59、在基板一側形成隔離結構和反射層，隔離結構合圍形成多個隔離開口，反射層位于隔離結構背離基板一側。

60、在反射層背離基板一側形成漫反射層。

61、在本技術的實施例中，外界光線射至漫反射層，部分光線穿過漫反射層后經反射層反射回漫反射層，通過反射層提升漫反射層的反射率，從而提升顯示面板的漫反射效果，提高顯示面板和周圍材料和背景的融合程度，提升顯示面板的使用性能。
