本技術涉及電柜燈領域，具體為一種具有紅外感應功能的電柜燈。

背景技術：

1、電柜燈主要用于電氣柜的照明和指示，其設計和功能旨在提供安全、可靠的照明解決方案，同時確保操作的便捷性和安全性，電柜燈通常具備以下照明與指示功能電柜燈不僅提供必要的照明，還通過燈光的變化(如亮滅、閃爍等)來指示電氣柜的狀態，如電源開關、警報提示等，電柜燈能適應不同的工作環境溫度，確保在極端環境條件下也能正常工作。

2、但是，現有電柜燈有以下不足：現有電柜燈雖然有紅外感應功能，但在白天在人接近的時候也會亮燈，導致浪費電量；同時充電線無法收納易導致在搬運過程中磨損，容易損壞充電線。

技術實現思路

1、本實用新型的目的在于提供一種具有紅外感應功能的電柜燈，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有紅外感應功能的電柜燈，所述具有紅外感應功能的電柜燈包括：

3、殼體，一端外壁插接安裝有推拉塊；

4、殼體一側外壁固定安裝有時鐘顯示器，時鐘顯示器上端固定安裝有時鐘控制按鈕組，殼體內壁一側固定安裝有時鐘控制器和紅外線控制器，殼體內壁一側滑動安裝有擋板滑塊，擋板滑塊在收納腔內滑動連接。

5、優選的，所述時鐘控制按鈕組與殼體內壁一側的時鐘控制器電性連接，殼體內壁一側固定安裝有燈帶。

6、優選的，所述殼體一側外壁固定安裝有紅外人體感應開關，紅外人體感應開關穿過殼體和紅外線控制器電性連接。

7、優選的，所述殼體一端固定安裝有充電口，充電口穿過殼體和總控制模塊電性連接。

8、優選的，所述殼體內呈“山”形板型結構，擋板滑塊滑動連接在收納腔內，擋板滑塊一側外壁固定安裝有彈簧，彈簧遠離擋板滑塊的一側固定安裝在殼體的一側內壁。

9、優選的，所述殼體一側外壁上開設有條形口，條形口與收納腔連通，擋板滑塊的一端固定安裝有拉條，拉條的外端滑動穿過條形口。

10、優選的，所述殼體外壁一側安裝有按鈕，按鈕穿過殼體與總控制模塊電性連接。

11、與現有技術相比，本實用新型的有益效果是：

12、1.本實用新型提出的一種具有紅外感應功能的電柜燈的殼體外壁安裝有時鐘顯示器和時鐘控制器可以通過時間識別白天與晚上，在白天時電柜燈關閉從而達到更省電的目的，當要在陰天實用可以按下按鈕打開紅外人體感應開關就可在白天使用；

13、2.本實用新型提出的一種具有紅外感應功能的電柜燈的內部設置有充電線的收納腔以方便充電線的存放，減少在搬運中充電線的磨損與丟失。

技術特征：

1.一種具有紅外感應功能的電柜燈，其特征在于：所述具有紅外感應功能的電柜燈包括：

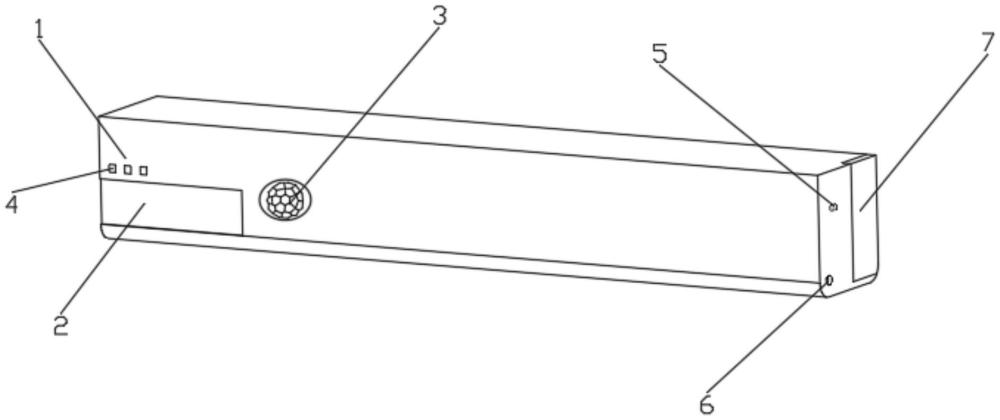

2.根據權利要求1所述的一種具有紅外感應功能的電柜燈，其特征在于：所述時鐘控制按鈕組(4)與殼體(1)內壁一側的時鐘控制器(9)電性連接，殼體(1)內壁一側固定安裝有燈帶(8)。

3.根據權利要求1所述的一種具有紅外感應功能的電柜燈，其特征在于：所述殼體(1)一側外壁固定安裝有紅外人體感應開關(3)，殼體(1)被穿過紅外人體感應開關(3)和紅外線控制器(10)電性連接。

4.根據權利要求3所述的一種具有紅外感應功能的電柜燈，其特征在于：所述殼體(1)一端固定安裝有充電口(5)，充電口(5)穿過殼體和總控制模塊(12)電性連接。

5.根據權利要求4所述的一種具有紅外感應功能的電柜燈，其特征在于：所述殼體(1)內呈“山”形板型結構，擋板滑塊(14)滑動連接在收納腔(16)內，擋板滑塊(14)一側外壁固定安裝有彈簧(13)，彈簧(13)遠離擋板滑塊(14)的一側固定安裝在殼體(1)的一側內壁。

6.根據權利要求1所述的一種具有紅外感應功能的電柜燈，其特征在于：所述殼體(1)一側外壁上開設有條形口，條形口與收納腔(16)連通，擋板滑塊(14)的一端固定安裝有拉條(15)，拉條(15)的外端滑動穿過條形口。

7.根據權利要求6所述的一種具有紅外感應功能的電柜燈，其特征在于：所述殼體(1)外壁一側安裝有按鈕(6)，按鈕(6)穿過殼體(1)與殼體(1)內壁一側的總控制模塊(12)電性連接。

技術總結
本技術涉及電柜燈技術領域，具體為一種具有紅外感應功能的電柜燈，殼體，一端外壁插裝有推拉塊；殼體一側外壁固定安裝有時鐘顯示器，時鐘顯示器上端固定安裝有時鐘控制按鈕組，殼體內壁一側固定安裝有時鐘控制器和紅外線控制器，殼體內壁一側安裝有擋板滑塊；有益效果為：本技術提出的一種具有紅外感應功能的電柜燈的殼體外壁安裝有時鐘顯示器和時鐘控制器可以通過時間識別白天與晚上，在白天時電柜燈關閉從而達到更省電的目的，當要在陰天實用可以按下按鈕打開紅外人體感應開關就可在白天使用，電柜燈的內部設置有充電線的收納腔以方便充電線的存放，減少在搬運中充電線的磨損與丟失。

技術研發人員：沈英平,鄒國華,廟詩雄
受保護的技術使用者：蘇州史比特照明科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
