本發明涉及破碎裝置，具體涉及一種生物質能源顆粒粉碎設備及其粉碎方法。

背景技術：

1、隨著全球能源消耗的不斷增長和化石能源的日益枯竭，生物質能源作為一種可再生能源，越來越受到世界各國的重視。生物質燃料的生產通常包括收集農作物廢棄物（如秸稈、稻殼等）、干燥、粉碎、配料、熱壓縮、成型、造粒等一系列工藝。其中，粉碎環節是生物質燃料生產的重要步驟，其目的是將生物質原料加工成符合后續成型工藝要求的粒徑，從而提高燃料的燃燒效率和成型質量。

2、現有技術中的秸稈粉碎設備，如授權公告號為cn113578500b的中國專利文件公開了的一種農作物秸稈粉碎過篩裝置，該農作物秸稈粉碎過篩裝置的粉碎單元和切割單元通過粉碎圓輥帶動粉碎刀轉動，使得粉碎刀對農作物秸稈進行切割粉碎作業，并且通過傳動齒輪帶動從動齒輪和從動圓桿轉動，從動圓桿通過凸輪和滑動圓桿帶動下壓板和切割刀對粉碎完成的農作物秸稈進行二次切割粉碎處理，能夠?qū)⑥r(nóng)作物秸稈粉碎完全，提高了農作物秸稈的粉碎質量和效率。

3、然而，現有技術中的上述農作物秸稈粉碎過篩裝置在工作過程中，由于秸稈的纖維含量高，且具有一定的柔韌性，刀具在切割時可能無法充分切割或粉碎秸稈，導致秸稈被拖拽、拉長或卷曲而非完全破碎，影響粉碎效果。

技術實現思路

1、本發明提供一種生物質能源顆粒粉碎設備及其粉碎方法，旨在解決相關技術中農作物秸稈粉碎過篩裝置存在的對秸稈原料的適應性較差，容易出現粉碎不充分、粉碎粒度不均勻的問題。

2、本發明提供的一種生物質能源顆粒粉碎設備采用如下技術方案：

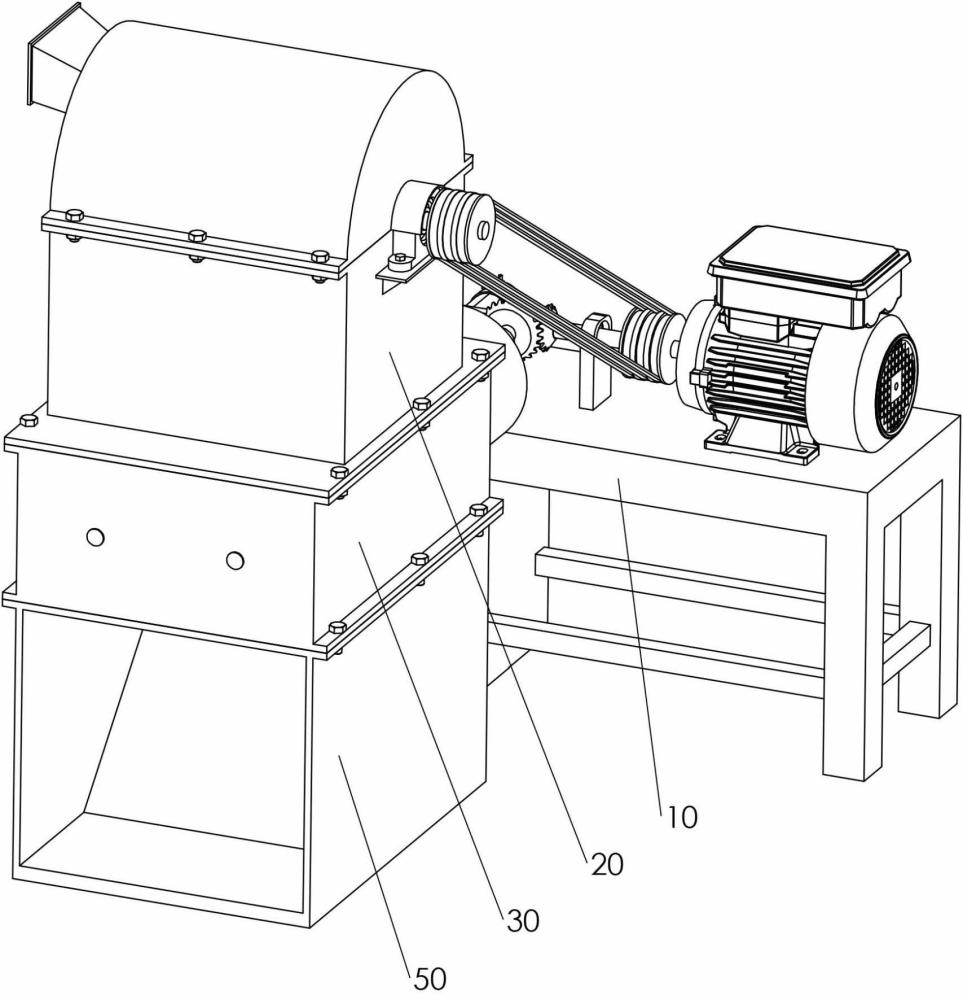

3、一種生物質能源顆粒粉碎設備，包括機體、設置在所述機體上的粉碎機構，所述粉碎機構包括粉碎倉、沿粉碎倉長度方向延伸并轉動安裝在粉碎倉內的粉碎軸、驅動粉碎軸轉動的粉碎驅動件、沿粉碎軸軸向設置在粉碎軸上的多個粉碎單元、沿粉碎倉長度方向移動裝配在粉碎倉內的活塞、驅動活塞往復移動以使活塞壓實粉碎倉內的秸稈或回退的直線驅動件；

4、各所述粉碎單元均包括沿粉碎軸軸向移動套設在粉碎軸上的移動套、連接移動套的壓縮彈簧、通過調節軸轉動安裝在移動套上用于切割秸稈的刀具、設置在調節軸上的調節齒輪、固定在粉碎軸上用于驅動調節齒輪轉動的齒條；

5、所述活塞壓實粉碎倉內的秸稈時，能夠推動移動套移動，以使調節齒輪與齒條嚙合從而帶動刀具隨調節軸轉動至刀面朝向活塞，所述活塞回退時，所述壓縮彈簧能夠驅動移動套復位，以使刀具的刀面推動粉碎倉內的秸稈打散。

6、采用上述技術方案，通過壓實、打散和切割的協同作用，在秸稈粉碎過程中能夠?qū)斩挼姆植济芏群头植季鶆蛐赃M行靈活控制，使得秸稈更容易被切割和粉碎，提高了粉碎效率，更容易達到均勻的粉碎效果，減少了粉碎粒度的差異，適用于處理纖維含量高和具有一定柔韌性的秸稈，此外，通過調整壓實和打散的頻率和力度，配合刀具的切割動作，粉碎設備可以適應不同種類和狀態的秸稈，提高了設備的通用性。

7、進一步地，所述粉碎軸上開設有與各粉碎單元對應的滑槽，所述滑槽沿粉碎軸軸向延伸，所述調節軸移動裝配在滑槽內，所述滑槽包括第一槽體、位于第一槽體遠離活塞一側的第二槽體，所述第一槽體的寬度與調節軸的直徑相適配，所述調節軸上開設有鍵槽，所述第二槽體的寬度與調節軸的鍵槽處相適配。

8、進一步地，所述滑槽還包括連通于第一槽體和第二槽體之間的變徑槽體，所述變徑槽體由第一槽體往第二槽體方向逐漸縮小。

9、采用上述技術方案，變徑槽體作為兩個槽體之間的過渡部分，用于允許調節軸在兩個不同寬度的槽體之間平滑移動和轉動，從而實現刀具的位置和角度的調整。

10、進一步地，各所述粉碎單元還包括連接于調節軸和移動套之間的扭簧。

11、進一步地，各所述刀具的兩個刀面對稱設置有多個凸起，各所述凸起的頂端呈上小下大的錐形。

12、采用上述技術方案，凸起可以增加刀具與秸稈的接觸面積，在旋轉過程中形成多個剪切點，顯著提高剪切效率，還可以在刀具切割秸稈后推動打散秸稈，以變換秸稈的位置，使刀具下次切割同一位置時，能夠有效切割到更多的物料。

13、進一步地，各所述粉碎單元還包括與移動套連接的伸縮套筒，所述伸縮套筒與粉碎軸之間形成用于容納壓縮彈簧的容納腔室。

14、采用上述技術方案，伸縮套筒用于防止粉碎過程中的顆粒進入容納腔室，影響壓縮彈簧的性能。

15、進一步地，各所述粉碎單元的刀具數量均為兩個，兩個所述刀具相對于粉碎軸對稱分布。

16、采用上述技術方案，對稱分布的刀具有助于保持粉碎軸的旋轉平衡，減少振動，延長設備的使用壽命，同時可以增加單位時間內對秸稈的切割次數，確保秸稈在粉碎過程中被均勻地切割和粉碎，提高粉碎效率和粉碎質量，更好地適應纖維含量高和具有一定柔韌性的秸稈。

17、進一步地，所述生物質能源顆粒粉碎設備還包括設置在機體上并位于粉碎機構上方的破碎機構，所述破碎機構包括破碎倉、沿破碎倉長度方向延伸并轉動安裝在破碎倉內的破碎軸、沿破碎軸軸向設置在破碎軸上的多個破碎單元，所述破碎倉的下端具有出料口，所述粉碎倉的上端具有進料口，所述進料口與出料口連通。

18、采用上述技術方案，破碎機構的多個破碎刀能夠?qū)斩掃M行初步破碎，將大塊的秸稈預先切割成較小的片段，這樣在進入粉碎機構時更容易被進一步粉碎，可以使粉碎機構更加高效地完成精細粉碎工作。

19、進一步地，所述粉碎機構的數量為兩個，兩個所述粉碎機構并排設置，且兩個所述粉碎機構的出料口相互連通，兩個所述粉碎機構的粉碎驅動件分別驅動粉碎軸以相反方向轉動。

20、采用上述技術方案，在破碎倉內未能被有效破碎的尺寸較大的秸稈進入兩個粉碎倉的進料口處時，能夠受到兩個粉碎軸的雙向剪切力和沖擊力作用，以彌補破碎倉中未能有效破碎的部分，確保秸稈在進入粉碎倉之前達到更均勻的破碎效果。

21、本發明還提供了一種生物質能源顆粒粉碎方法，包括以下步驟：

22、第一步，進料，將待粉碎秸稈投入粉碎倉內；

23、第二步，粉碎，啟動粉碎驅動件，粉碎驅動件驅動粉碎軸帶動多個粉碎單元繞粉碎軸轉動，刀具對秸稈進行切割和粉碎；

24、第三步，打散，啟動直線驅動件，直線驅動件驅動活塞往復移動以使活塞壓實粉碎倉內的秸稈或回退，活塞壓實粉碎倉內的秸稈時，推動移動套移動，移動套帶動調節軸移動至調節齒輪與齒條嚙合，調節齒輪帶動刀具隨調節軸轉動至刀面朝向活塞，活塞回退時，壓縮彈簧驅動移動套復位，刀具的刀面推動粉碎倉內的秸稈打散；

25、第四步，出料，將粉碎后的秸稈排出粉碎倉。

26、本發明提供的一種生物質能源顆粒粉碎設備及其粉碎方法的有益效果是：通過壓實、打散和切割的協同作用，在秸稈粉碎過程中能夠?qū)斩挼姆植济芏群头植季鶆蛐赃M行靈活控制，使得秸稈更容易被切割和粉碎，提高了粉碎效率，更容易達到均勻的粉碎效果，減少了粉碎粒度的差異，適用于處理纖維含量高和具有一定柔韌性的秸稈，此外，通過調整壓實和打散的頻率和力度，配合刀具的切割動作，粉碎設備可以適應不同種類和狀態的秸稈，提高了設備的通用性。
