本發明屬于醫療護理器械領域，特別涉及一種醫務治療過程中方便病人搬運轉移的一種智能調速多功能病人轉移裝置。

背景技術：

病人在做重要檢查和手術前后，移動是不可避免的。但對于經歷了大手術的病人、危重病人、老年患者以及不能走動或者喪失移動能力的病人來說，移動往往是十分困難的。

現有技術中，重癥病人或者手術病人在擔架、病床和手術床之間的轉移，一般都是通過人工搬運，不僅耗費大量人力，而且也難以保證病人平穩移動，而且在病人移動過程中可能由于體位、姿勢的變化引起管道脫落的意外狀況，增加了病人痛苦或病情惡化。

中國專利：200420041695X，名稱為“病人移動滑板”，其包括具有一副由兩根帶固定桿芯的縱向轉動軸管(3)和兩根橫向固定軸板(1)構成的矩形框架，軸管(3)兩端通過轉動螺栓(5)固定在兩橫向固定軸板(1)上，在框架內并排設有多根中空縱向轉動管(4)形成滾排式滑板，在滑板外沿橫向套有一周尼龍布套(2)，將上述裝置放置在病人身體下方，拖動病人來實現病人在各種床位之間的轉移，為了能在兩個床鋪之間形成搭接關系，所述的移動滑板并不能直接伸入到病人的背部，還需要病人在床上存在移動移動，且在人工推動過程中，施加作用力的過程中，每個人施加的作用力不同，可能造成病人在轉移過程中出現傾斜的問題，這就需要不斷的進行調整，頻繁的調整可能增加病人的疼痛感，影響病人在轉移過程中的舒適度。

技術實現要素：

針對現有技術的不足，本發明設計了一種能夠根據床鋪之間的距離以及病人的位置進行伸縮調整的一種智能調速多功能病人轉移裝置，且本發明采用電機驅動，具有較好的平穩性，不會出現病人傾斜的問題，減少了轉移過程中病人體位調節的次數，提高了病人轉移的舒適性，降低了醫護人員的工作強度。

本發明通過以下技術方案實現：

一種智能調速多功能病人轉移裝置，其包括板體，所述的板體上設置有安裝槽，其特征在于：在安裝槽的側壁的上部設有上導軌單元，安裝槽的側壁的下部設有下導軌單元，所述的上導軌單元和下導軌單元對稱設置，上導軌單元上設置有上滑動單元，下滑動導軌上設置有下滑動單元，所述的安裝槽內還設置有驅動上滑動單元和下滑動單元相對運動的驅動單元，所述的上滑動單元和下滑動單元之間設置有承載托布，所述承載托布左右兩側均設置有壓力傳感器，所述壓力傳感器將信息反饋到自動調速電機。

進一步地，所述轉移裝置側面設置有自動胸外按壓心肺復蘇裝置，所述自動胸外按壓心肺復蘇裝置包括微型智能調節系統，可自動調節的固定護套，可自動測量病人適合的尺寸進行固定，可自動收縮的護套，所述收縮護套上設置有納米高分子材料按壓頭，所述納米高分子材料為納米碳纖維，納米碳纖維高分子材料按壓頭具有很好的傳導和熱穩定性，可提高智能按壓的準確度，其很好的彎曲力學性能可減小按壓對病人的傷害，所述按壓頭內設置小型感應器，所述感應器可將人體當前信息反饋到系統，實現智能調節，從而避免了機械按壓造成的骨傷、骨折等附加損傷，所述復蘇裝置通過電池供電，適合病人轉運時使用，攜帶方便。所述微型智能調節系統是根據人體胸廓生物力學試驗研究，根據壓力載荷與胸廓的統計曲線關系，運用現代計算機控制技術研制的自動胸外按壓心肺復蘇系統，可通過按壓頻率、時間等參數調節來實現病人轉移過程中的心肺復蘇急救。

進一步地，所述轉移裝置可配帶自動閥控制的輸氧組件、可伸縮的輸液架、集成射流負壓吸引裝置，可對患者進行供氧急救、液體輸注及口腔異物清理等，為患者提供更全面的轉移急救方案。

進一步地，所述自動調速電機可根據左右壓力傳感器感受壓力大小情況而傳輸出的信息來調節承載托布的運動速度，保證病人在轉運過程中的舒適度和安全性。

進一步地，所述的驅動單元包括相對設置的第一氣缸和第二氣缸，所述第一氣缸的輸出端與上滑動單元連接，第二氣缸的輸出端與下滑動單元連接。

進一步地，所述的驅動單元包括雙輸出的的貫通絲桿電機，所述的上滑動單元和下滑動單元上設置有與貫通絲桿電機配合的螺母。

進一步地，所述的上滑動單元包括與導軌單元連接的框架，在框架之間上下設置有第一導輥和第二導輥，所述的框架上還設置有驅動第二導輥的自動調速電機。

進一步地，所述的自動調速電機通過傳動齒輪與第二導輥連接。

進一步地，所述的自動調速電機通過同步帶與第二導輥連接。

進一步地，位于上滑動單元和下滑動單元之間的安裝槽上還設置有過渡輥。

進一步地，位于安裝槽兩側的板體上對稱設有方便使用者拿取和搬運的凹腔。

綜上所述，本發明具有以下有益效果：

1、本發明設計了一種能夠根據床鋪之間的距離以及病人的位置進行伸縮調整的一種智能調速多功能病人轉移裝置，且本發明采用壓力傳感器和自動調速電機驅動，具有較好的平穩性，不會出現病人傾斜的問題，減少了轉移過程中病人體位調節的次數，提高了病人轉移的舒適性。

2、本發明便于醫護人員使用，降低了醫護人員的工作強度，同時，本發明可以重復使用，降低了醫院購置器械的成本，也降低了病人的醫療支出。

3、本發明通過配備多種急救裝置完善病人在轉移過程中的急救方案，增強醫護人員在病人轉移過程中的突發情況的更好控制能力。

附圖說明

圖1為本發明實施方式一的結構示意圖；

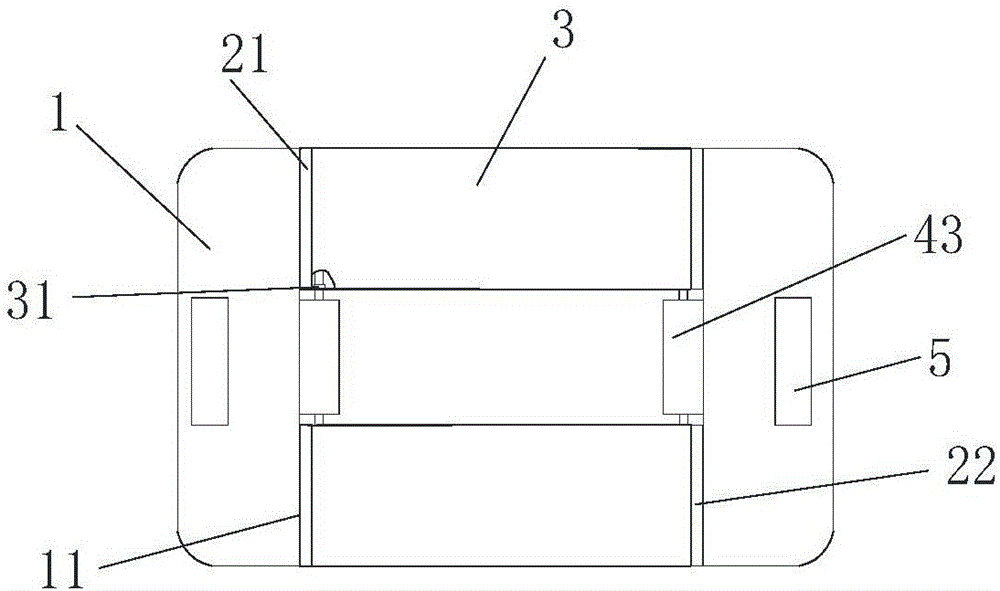

圖2為本發明實施方式二的結構示意圖；

圖3為上滑動單元的結構示意圖；

圖4為上滑動單元、下滑動單元以及承托布的連接示意圖；

圖5為承托布的結構示意圖；

圖6，圖7為心肺復蘇裝置的兩視圖；

圖中1為板體，3為上滑動單元，4為驅動單元，5為凹腔，6為下滑動單元，7為承托布，8為過渡輥，9為壓力傳感器，10為壓力傳感器，11為安裝槽，21為上導軌單元，22為下導軌單元，31為第一導輥，32為第二導輥，33為框架，34為自動調速電機，41為第一氣缸，42為第二氣缸，43為貫通絲桿電機，45為微型智能調節系統，46為可自動調節的固定護套，47為可自動收縮的護套，48為按壓頭。

具體實施方式：下面結合附圖對本發明做進一步的說明。

實施方式一

如圖1、圖3、圖4和圖5所示，一種智能調速多功能病人轉移裝置，其包括板體1，所述的板體1上設置有安裝槽11，在安裝槽11的側壁的上部設有上導軌單元21，安裝槽的側壁的下部設有下導軌單元22，所述的上導軌單元21和下導軌單元22對稱設置，上導軌單元21上設置有上滑動單元3，下滑動導軌22上設置有下滑動單元6，所述的安裝槽11內還設置有驅動上滑動單元和下滑動單元相對運動的驅動單元4，所述的上滑動單元3和下滑動單元6之間設置有承載托布7，所述承載托布7左右兩側均設置有壓力傳感器9和10，所述壓力傳感器9和10將信息反饋到自動調速電機34。

本發明所述轉移裝置側面設置有自動胸外按壓心肺復蘇裝置，所述自動胸外按壓心肺復蘇裝置包括微型智能調節系統45，可自動調節的固定護套46，可自動測量病人適合的尺寸進行固定，可自動收縮的護套47，所述收縮護套上設置有納米高分子材料按壓頭48，所述納米高分子材料為納米碳纖維，納米碳纖維高分子材料按壓頭具有很好的傳導和熱穩定性，可提高智能按壓的準確度，其很好的彎曲力學性能可減小按壓對病人的傷害，所述按壓頭內設置小型感應器，所述感應器可將人體當前信息反饋到系統，實現智能調節，從而避免了機械按壓造成的骨傷、骨折等附加損傷，所述復蘇裝置通過電池供電，適合病人轉運時使用，攜帶方便。所述微型智能調節系統是根據人體胸廓生物力學試驗研究，根據壓力載荷與胸廓的統計曲線關系，運用現代計算機控制技術研制的自動胸外按壓心肺復蘇系統，可通過按壓頻率、時間等參數調節來實現病人轉移過程中的心肺復蘇急救。。

所述轉移裝置可配帶自動閥控制的輸氧組件、可伸縮的輸液架、集成射流負壓吸引裝置，可對患者進行供氧急救、液體輸注及口腔異物清理等，為患者提供更全面的轉移急救方案。

所述驅動單元通過驅動上滑動單元和下滑動單元在導軌單元上滑動，使上滑動單元和下滑動單元向相反的反向運動，實現了一種智能調速多功能病人轉移裝置在寬度方向的拓展，可以根據病人所躺的位置來調節一種智能調速多功能病人轉移裝置的寬度，無需病人在病床上進行位置的移動，減少了轉移過程中病人體位調節的次數，提高了病人轉移的舒適性，降低了醫護人員的工作強度，在驅動單元驅動上滑動單元和/或下滑動單元運動時，上滑動單元和/或下滑動單元能夠根據運動量來對承托布進行放卷。

所述的驅動單元4包括相對設置的第一氣缸41和第二氣缸42，所述第一氣缸41的輸出端與上滑動單元3連接，第二氣缸42的輸出端與下滑動單元6連接，本實施方式中采用兩個氣缸來驅動上滑動單元和下滑動單元，兩者可能單獨進行驅動調節，也可以同時進行驅動調節，滿足單邊調節和雙邊調節的要求，具有較好的適用性。

所述的上滑動單元3包括與導軌單元連接的框架33，在框架33之間上下設置有第一導輥31和第二導輥32，所述的框架33上還設置有驅動第二導輥32的自動調速電機34，所述的上滑動單元3和下滑動單元6的結構是對稱設置的，故不再對下滑動單元的結構進行贅述，此處壓力傳感器將信息傳輸?shù)阶詣诱{(diào)速電機上，通過自動調速電機來驅動第二導輥的轉動及轉動速度，從而驅動承托布在上滑動單元和下滑動單元之間運動及控制運動速度，本發明的上滑動單元或者下滑動單元放置到病人的背部，病人的背部壓覆在承托部上，自動調速電機帶動承托布運動，從而帶動病人移動，實現了病人在不同鋪位之間的轉移。

實施方式二

如圖2、圖3、圖4和圖5所示，一種智能調速多功能病人轉移裝置，其包括板體1，所述的板體1上設置有安裝槽11，在安裝槽11的側壁的上部設有上導軌單元21，安裝槽的側壁的下部設有下導軌單元22，所述的上導軌單元21和下導軌單元22對稱設置，上導軌單元21上設置有上滑動單元3，下滑動導軌22上設置有下滑動單元6，所述的安裝槽11內還設置有驅動上滑動單元和下滑動單元相對運動的驅動單元4，所述的上滑動單元3和下滑動單元6之間設置有承載托布7，所述承載托布7左右兩側均設置有壓力傳感器9和10，所述壓力傳感器9和10將信息反饋到自動調速電機34。

本發明所述轉移裝置側面設置有自動胸外按壓心肺復蘇裝置，所述自動胸外按壓心肺復蘇裝置包括微型智能調節系統45，可自動調節的固定護套46，可自動測量病人適合的尺寸進行固定，可自動收縮的護套47，所述收縮護套上設置有納米高分子材料按壓頭48，所述納米高分子材料為納米碳纖維，納米碳纖維高分子材料按壓頭具有很好的傳導和熱穩定性，可提高智能按壓的準確度，其很好的彎曲力學性能可減小按壓對病人的傷害，所述按壓頭內設置小型感應器，所述感應器可將人體當前信息反饋到系統，實現智能調節，從而避免了機械按壓造成的骨傷、骨折等附加損傷，所述復蘇裝置通過電池供電，適合病人轉運時使用，攜帶方便。所述微型智能調節系統是根據人體胸廓生物力學試驗研究，根據壓力載荷與胸廓的統計曲線關系，運用現代計算機控制技術研制的自動胸外按壓心肺復蘇系統，可通過按壓頻率、時間等參數調節來實現病人轉移過程中的心肺復蘇急救。

所述轉移裝置可配帶自動閥控制的輸氧組件、可伸縮的輸液架、集成射流負壓吸引裝置，可對患者進行供氧急救、液體輸注及口腔異物清理等，為患者提供更全面的轉移急救方案。

所述驅動單元通過驅動上滑動單元和下滑動單元在導軌單元上滑動，使上滑動單元和下滑動單元向相反的反向運動，實現了一種智能調速多功能病人轉移裝置在寬度方向的拓展，可以根據病人所躺的位置來調節一種智能調速多功能病人轉移裝置的寬度，無需病人在病床上進行位置的移動，減少了轉移過程中病人體位調節的次數，提高了病人轉移的舒適性，降低了醫護人員的工作強度。

所述的驅動單元4包括雙輸出的的貫通絲桿電機43，所述的上滑動單元和下滑動單元上設置有與貫通絲桿電機配合的螺母，本實施方式中采用貫通絲桿電機來驅動上滑動單元和下滑動單元向相反的方向運動，本實施方式中只能同時驅動上滑動單元和下滑動單元，并不能分開驅動。

所述的上滑動單元3包括與導軌單元連接的框架33，在框架33之間上下設置有第一導輥31和第二導輥32，所述的框架33上還設置有驅動第二導輥32的自動調速電機34，所述的上滑動單元3和下滑動單元6的結構是對稱設置的，故不再對下滑動單元的結構進行贅述，此處壓力傳感器將信息傳輸?shù)阶詣诱{(diào)速電機上，通過自動調速電機來驅動第二導輥的轉動及轉動速度，從而驅動承托布在上滑動單元和下滑動單元之間運動及控制運動速度，本發明的上滑動單元或者下滑動單元放置到病人的背部，病人的背部壓覆在承托部上，自動調速電機帶動承托布運動，從而帶動病人移動，實現了病人在不同鋪位之間的轉移。

上述實施方式中，

所述的自動調速電機34通過傳動齒輪與第二導輥32連接。

所述的自動調速電機34通過同步帶與第二導輥32連接。

位于上滑動單元3和下滑動單元6之間的安裝槽11上還設置有過渡輥8，在兩個滑動單元運動后，兩個滑動單元之間的距離增大，承托布對病人的承載能力有限，故需要設置過渡輥來對運動中的病人進行承托，保證了整個裝置的承托能力，避免病人在兩個滑動單元之間出現卡住的問題。

位于安裝槽兩側的板體上對稱設有方便使用者拿取和搬運的凹腔5，設置的凹腔方便使用者對轉移裝置進行拿取和搬運。
