本發明是一種基于數字信號處理器的原動機調速裝置主板，屬于原動機調速裝置領域。

背景技術：

原動機泛指利用能源產生原動力的一切機械。按利用的能源分，有熱力發動機、水力發動機、風力發動機和電動機等。是現代生產、生活領域中所需動力的主要來源。利用水利資源和水輪機配合，可以制成水輪發電機；由于水庫容量和水頭落差高低不同，可以制成容量和轉速各異的水輪發電機。利用煤、石油等資源，和鍋爐，氣輪機配合，可以制成汽輪發電機，這種發電機多為高速電機。此外還有利用風能、原子能、地熱等能量的各類發電機。此外，由于發電機工作原理不同又分作直流發電機，異步發電機和同步發電機。目前在廣泛使用的大型發電機都是同步發電機。

現有技術公開一種直流調速裝置的檢測器，其申請號為：CN201320626214.0，包含微控制器；與微控制器電性連接的顯示器、故障指示燈、報警器、微控制器輸出單元、微控制器輸入單元；直流調速裝置；與直流調速裝置電性連接的直流調速裝置輸入單元、直流調速裝置輸出單元；微控制器輸出單元與直流調速裝置輸入單元連接，微控制器輸入單元與直流調速裝置輸出單元連接。本發明能對直流調速裝置進行檢測，便于故障判斷，節約直流調速裝置的維修成本。但是，上述設備結構簡單，安全性及穩定性較差。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種基于數字信號處理器的原動機調速裝置主板，以解決上述設備結構簡單，安全性及穩定性較差的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種基于數字信號處理器的原動機調速裝置主板，其結構包括：主箱體、控制面板、顯示屏、控制按鈕、工作狀態顯示燈、電源接口、輸出接口、電壓檢測連接口、第一電流檢測連接口、第二電流檢測連接口，所述主箱體的前部設有控制面板，所述控制面板的上部設有顯示屏，所述顯示屏的下方設有控制按鈕，所述控制按鈕的下方設有工作狀態顯示燈，所述主箱體的右部的底部設有電源接口，所述電源接口的上方設有輸出接口，所述輸出接口的上方設有電壓檢測連接口，所述主箱體包括：直流信號處理器、磁耦、連接線、處理器、光耦隔離器、同步信號輸入器、轉速信號輸入器、開入信號處理器、開出信號處理器、光電繼電器隔離、磁耦隔離器、數模轉換器，所述磁耦和處理器連接，所述同步信號輸入器通過光耦隔離器和處理器連接，所述同步信號輸入器的下方設有轉速信號輸入器，所述轉速信號輸入器的下方設有開入信號處理器，所述開入信號處理器的下方設有開出信號處理器。

進一步地，所述電壓檢測連接口的上方設有第一電流檢測連接口和第二電流檢測連接口。

進一步地，所述直流信號處理器通過連接線和磁耦連接。

進一步地，所述開出信號處理器通過光電繼電器隔離和處理器連接。

進一步地，所述數模轉換器通過磁耦隔離器和處理器連接。

本發明通過采集原動機的輸入電流，電壓信號及轉速信號，通過PID算法來控制數模轉換器輸出，精度高，安全性及穩定性較好，使用壽命長，自動化程度高。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

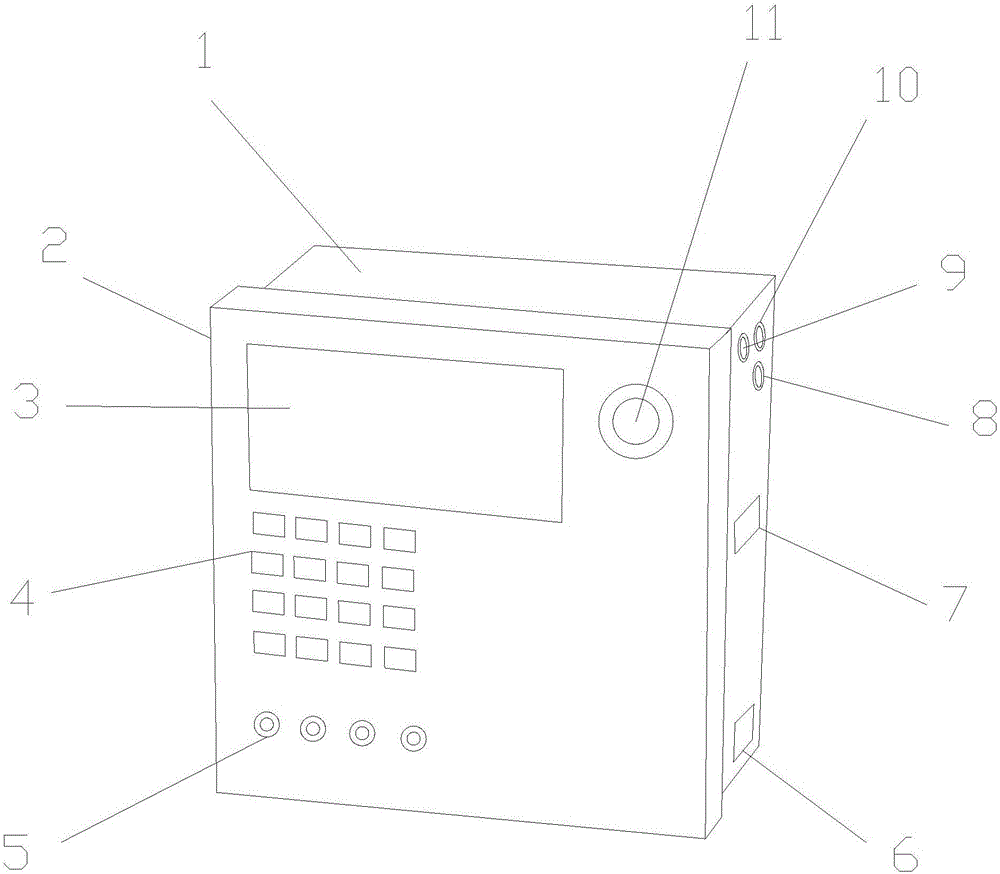

圖1為本發明一種基于數字信號處理器的原動機調速裝置主板的結構示意圖；

圖2為本發明的主箱體的結構示意圖；

圖3為本發明的工作原理示意圖；

圖中：1-主箱體、2-控制面板、3-顯示屏、4-控制按鈕、5-工作狀態顯示燈、6-電源接口、7-輸出接口、8-電壓檢測連接口、9-第一電流檢測連接口、10-第二電流檢測連接口、101-直流信號處理器、102-磁耦、103-連接線、104-處理器、105-光耦隔離器、106-同步信號輸入器、107-轉速信號輸入器、108-開入信號處理器、109-開出信號處理器、110-光電繼電器隔離、111-磁耦隔離器、112-數模轉換器。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-圖2，本發明提供一種技術方案：一種基于數字信號處理器的原動機調速裝置主板，其結構包括：主箱體1、控制面板2、顯示屏3、控制按鈕4、工作狀態顯示燈5、電源接口6、輸出接口7、電壓檢測連接口8、第一電流檢測連接口9、第二電流檢測連接口10，所述主箱體1的前部設有控制面板2，所述控制面板2的上部設有顯示屏3，所述顯示屏3的下方設有控制按鈕4，所述控制按鈕4的下方設有工作狀態顯示燈5，所述主箱體1的右部的底部設有電源接口6，所述電源接口6的上方設有輸出接口7，所述輸出接口7的上方設有電壓檢測連接口8，所述主箱體1包括：直流信號處理器101、磁耦102、連接線103、處理器104、光耦隔離器105、同步信號輸入器106、轉速信號輸入器107、開入信號處理器108、開出信號處理器109、光電繼電器隔離110、磁耦隔離器111、數模轉換器112，所述磁耦102和處理器104連接，所述同步信號輸入器106通過光耦隔離器105和處理器104連接，所述同步信號輸入器106的下方設有轉速信號輸入器107，所述轉速信號輸入器107的下方設有開入信號處理器108，所述開入信號處理器108的下方設有開出信號處理器109。所述電壓檢測連接口8的上方設有第一電流檢測連接口9和第二電流檢測連接口10。所述直流信號處理器101通過連接線103和磁耦102連接。所述開出信號處理器109通過光電繼電器隔離110和處理器104連接。所述數模轉換器112通過磁耦隔離器111和處理器104連接。

請參閱圖3，在進行使用時，首先檢查各部分是否穩固連接，確認設備完好之后，將設備放置在合適的位置，連接電源，將各個控制線分別連接至相應的端口，之后即可開始正常工作，通過采集原動機的輸入電流，電壓信號及轉速信號，通過PID算法來控制數模轉換器112輸出，精度高，安全性及穩定性較好，使用壽命長，自動化程度高。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
