本發明涉及醫療器械技術領域，具體涉及一種產科吸盤助產裝置。

背景技術：

醫院醫務人員在為待產的孕婦進行自然分娩時，需要醫務人員輔助輔助產婦娩出嬰兒，當嬰兒頭部露出時，為防止嬰兒窒息，醫務人員通常需要用雙手托住嬰兒的頭部，以配合產婦順利分娩嬰兒，現有的助產器多為助產鉗和胎兒頭部吸引器，這兩種裝置操作起來容易傷害到嬰兒，增加產婦的痛苦，也增加了醫務人員的工作難度。

技術實現要素：

解決的技術問題

針對現有技術所存在的上述缺點，本發明提供了一種產科吸盤助產裝置，能夠有效地克服現有技術所存在的不能很好保護嬰兒的問題，通過設置可以滑動調整位置的嬰兒托盤承托嬰兒，并通過使用可調節高度的支架夾持固定床沿，達到助產裝置固定的目的，同時通過腿部助力裝置可以幫助產婦蓄力生產，腿部支架結構也大大提高了產婦生產時腿部的舒適性，本裝置安全性高，實用性強。

技術方案

為實現以上目的，本發明通過以下技術方案予以實現：

一種產科吸盤助產裝置，包括支架和支撐板，所述支架下表面設置電動伸縮桿，所述電動伸縮桿的下端設置防滑墊體，所述支架內側面設置U型卡槽，所述U型卡槽下板設置螺紋孔和緊固螺栓，所述緊固螺栓設置在所述螺紋孔內，所述緊固螺栓的上端設置固定板，所述緊固螺栓下端設置自鎖螺母和緊固手柄；所述支撐板固定在所述支架上表面；所述支撐板上設置吸盤牽引裝置和腿部助力裝置，所述吸盤牽引裝置包括嬰兒托盤、托盤支架、吸盤及吸盤固定管；所述托盤支架下端設置滑塊，所述支撐板表面設置與所述滑塊相匹配的滑槽；所述吸盤開口邊緣設置保護凸緣，所述吸盤固定管左端與所述吸盤底部密封連接、右端通過負壓管連接負壓裝置，所述吸盤固定管表面設置握持部；所述負壓裝置設置在所述支撐板的右端；所述腿部助力裝置包括腿部支架和踏板；所述支架側面設置升降按鈕。

更進一步地，所述嬰兒托盤表面設置防滑軟墊。

更進一步地，所述保護凸緣為硅膠片，所述握持部為橡膠套。

更進一步地，所述螺紋孔的中心線與所述U型卡槽底面長度方向中心線垂直相交。

更進一步地，所述握持部表面設置防滑凸起，所述緊固手柄表面設置摩擦紋。

更進一步地，所述腿部支架自左向右依次為大腿支撐板、膝蓋支撐板和小腿支撐板，所述腿部支架為底面為開口向上的凹形面，所述踏板底部固定在所述腿部支架的右側。

有益效果

采用本發明提供的技術方案，與已知的公有技術相比，具有如下有益效果：

1、本發明通過設置電動伸縮桿控制支架的升降，實現控制支架和支撐板的高度以適應產床的高度，調整起來方便快捷。

2、本發明通過在支架內側面設置U型卡槽，用于夾持床沿，緊固螺栓可以上下調整固定板壓實所夾床沿的下表面，以實現加強裝置固定的目的。

3、本發明通過優化吸盤牽引裝置，設置可以沿滑槽移動的嬰兒托盤，利于接生時調整位置承托新生嬰兒，緩解醫護人員的操作壓力。

4、本發明通過在吸盤開口邊緣增加硅膠的保護凸緣，利于在使用吸盤助產時保護嬰兒；通過在吸盤固定管上設置握持部便于醫護人員手持且能增加摩擦力，便于醫護人員控制施力。

5、本發明通過設置腿部助力裝置便于孕婦以最佳生產的腿部彎曲度防止在腿部支架上，孕婦生產時可以通過腳用力踩踏踏板來給自己蓄力，有助于順利生產。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的結構示意圖；

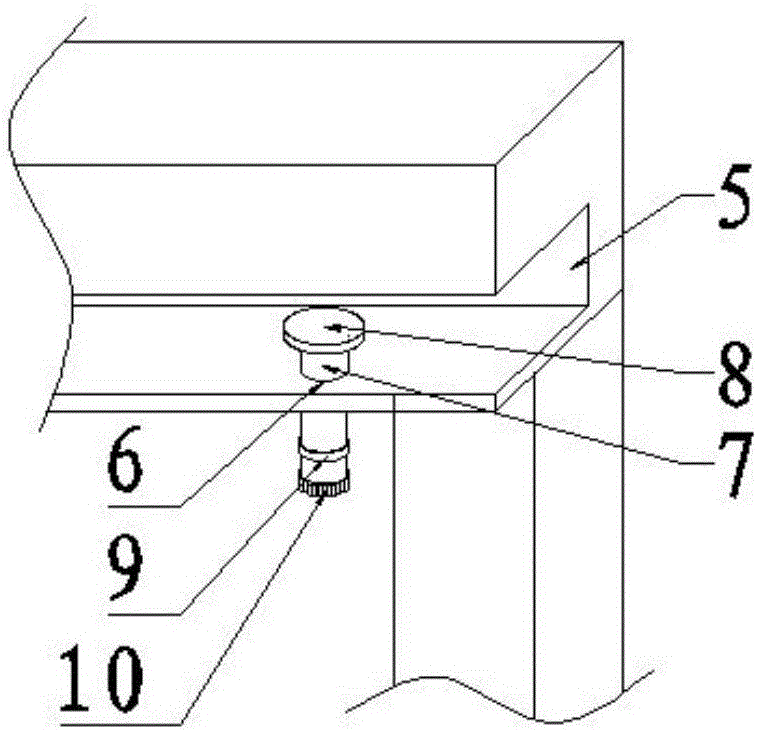

圖2為本發明的局部放大結構示意圖；

圖中的標號分別代表：1-支架；2-支撐板；3-電動伸縮桿；4-防滑墊體；5-U型卡槽；6-螺紋孔；7-緊固螺栓；8-固定板；9-自鎖螺母；10-緊固手柄；11-吸盤牽引裝置；12-嬰兒托盤；13-托盤支架；14-吸盤；15-吸盤固定管；16-滑槽；17-保護凸緣；18-握持部；19-升降按鈕；20-負壓裝置；21-負壓管。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

下面結合實施例對本發明作進一步的描述。

實施例

本實施例的一種產科吸盤助產裝置，包括支架1和支撐板2，支架1下表面設置電動伸縮桿3，電動伸縮桿3的下端設置防滑墊體4，支架1內側面設置U型卡槽5，U型卡槽5下板設置螺紋孔6和緊固螺栓7，緊固螺栓7設置在螺紋孔6內，緊固螺栓7的上端設置固定板8，緊固螺栓7下端設置自鎖螺母9和緊固手柄10；支撐板2固定在支架1上表面；支撐板2上設置吸盤牽引裝置11和腿部助力裝置22，吸盤牽引裝置11包括嬰兒托盤12、托盤支架13、吸盤14及吸盤固定管15；托盤支架13下端設置滑塊，支撐板2表面設置與滑塊相匹配的滑槽16；吸盤14開口邊緣設置保護凸緣17，吸盤固定管15左端與吸盤14底部密封連接、右端通過負壓管21連接負壓裝置20，吸盤固定管15表面設置握持部18；負壓裝置20設置在支撐板2的右端，腿部助力裝置22包括腿部支架23和踏板24；支架1側面設置升降按鈕19；嬰兒托盤12表面設置防滑軟墊；保護凸緣17為硅膠片，握持部18為橡膠套；螺紋孔6的中心線與U型卡槽5底面長度方向中心線垂直相交；握持部18表面設置防滑凸起，緊固手柄10表面設置摩擦紋；腿部支架23自左向右依次為大腿支撐板、膝蓋支撐板和小腿支撐板，腿部支架23為底面為開口向上的凹形面，踏板24底部固定在腿部支架23的右側。

使用時，通過升降按鈕19調節電動伸縮桿3伸縮來控制支架1的升降，實現控制支架1和支撐板2的高度以適應產床的高度，調整起來方便快捷；支架1內側面設置U型卡槽5，用于夾持床沿，緊固螺栓7可以上下調整固定板8壓實所夾床沿的下表面，以實現加強裝置固定的目的；吸盤牽引裝置11設置可以沿滑槽16移動的嬰兒托盤12，利于接生時調整位置承托新生嬰兒，緩解醫護人員的操作壓力；吸盤14開口邊緣增加硅膠的保護凸緣17，利于在使用吸盤14助產時保護嬰兒；通過在吸盤固定管15上設置握持部18便于醫護人員手持且能增加摩擦力，便于醫護人員控制施力。自鎖螺母9用于鎖住緊固螺栓7防止其發生軸向竄動。腿部助力裝置22便于孕婦以最佳生產的腿部彎曲度防止在腿部支架23上，孕婦生產時可以通過腳用力踩踏踏板24來給自己蓄力，有助于順利生產。

以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不會使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
