本實用新型涉及竹材加工領域，具體地說是一種單點移動式噴淋的刮青拋光機。

背景技術：

竹片中含有大量的優質纖維，可以有多種用途，例如制造高級特種紙等，在利用前，需將竹片的表層掛掉，即掛掉竹片表層的青，這樣可減輕后處理難度、凈化環境。傳統的刮青拋光機，機架上固定設有用于使水流到刮青拋光上的竹片上的水管進口，該設計進水力度小且水流方向單一，要全方位沖洗竹片用水量驚人。

技術實現要素：

針對上述問題，本實用新型提供了一種單點移動式噴淋的刮青拋光機，通過設置扇形噴頭，可左右往復運動、噴淋范圍大且用水量少，節約水資源。

本實用新型是通過以下技術方案實現的：一種單點移動式噴淋的刮青拋光機，包括機架、PLC控制器，機架上對稱設置有用于將竹片夾緊和輸送的送料輪，機架上還設有用于竹片刮青拋光的打磨件，所述機架上設置滑動槽，所述滑動槽匹配有能沿其往復運動的滑塊，所述滑塊上設置扇形噴頭，所述滑動槽設于打磨件的后方，用于對刮青拋光后的竹片進行沖洗，所述機架在竹片進料端設置有用于使刮青拋光廢水流出的出水口。

該裝置采用步進電機，該步進電機由PLC控制正反轉，來實現滑塊來回移動，噴頭隨之往復運動進行噴水。

進一步地，所述噴頭的末端設置螺紋鏍接在所述滑塊上。可方便取下噴頭進行清洗檢修更換。

進一步地，所述機架的兩側有相對設置的操作側底座，所述滑動槽固定在兩側的操作側底座上。

該裝置采用單點移動式噴淋，通過步進電機驅動，可以實現全自動往復運動，并通過兩端底座作為固定基石，整體穩定不易晃動。

本實用新型采取了上述改進措施進行，其有益效果顯著：本實用新型通過將傳統的水流方式設計為移動噴淋式，增加噴淋范圍，使竹片的每一處都可得到沖洗，用水量能大大的減少。

附圖說明

圖1為本實用新型實施例1的結構示意圖；

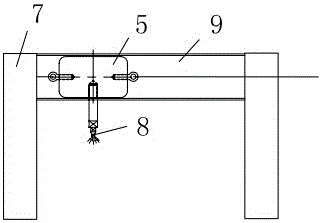

圖2為噴頭與操作側底座連接部分示意圖。

圖中1是機架，2是竹片，3是進料輪，4是打磨件，5是滑塊，6是出水口，7是操作側底座，8是噴頭，9是滑動槽。

具體實施方式

下面對照附圖結合實施例對本實用新型作進一步的說明：

參照圖1、2所示，一種單點移動式噴淋的刮青拋光機，包括機架1、PLC控制器、步進電機，機架1上對稱設置有用于將竹片2夾緊和輸送的送料輪3，機架1上還設有用于竹片2刮青拋光的打磨件4，機架1的兩側有相對設置的操作側底座7，操作側底座7上固定滑動槽9，滑動槽9匹配有能沿其往復運動的滑塊5，滑塊5上設置扇形噴頭8，噴頭8的末端設置螺紋鏍接在所述滑塊5上，滑動槽9設于打磨件4的后方，用于對刮青拋光后的竹片2進行沖洗，機架1在竹片2進料端設置有用于使刮青拋光廢水流出的出水口6。

該裝置采用步進電機，該步進電機由PLC控制正反轉，來實現滑塊來回移動，噴頭隨之往復運動進行噴水。

以上列舉的僅為本實用新型的具體實施例，顯然，本實用新型不限于以上實施例，本領域的普通技術人員能從本實用新型公開的內容直接導出或聯想到的所有變形，均應屬于本實用新型的保護范圍。
