本實用新型涉及紡織設備技術領域，尤其涉及一種兩面移圈羅紋機的防撞裝置。

背景技術：

隨著紡織行業的發展，高級布料已經成為紡織發展趨勢，越來越多的高級雙面羅紋布不但要求布面厚密、紋理清晰、組織富有彈性，且還要求在組織物中加入氨綸，以增加布面的收縮性及手感。另外在一些高檔服裝中，需要在完整的布面上挑弄出具有美感圖案的小孔洞來豐富客戶的選擇需求。但目前國內的同等功能紡織機械大多僅能實現簡單的雙面及羅紋的編織；在移圈羅紋機開發的領域上極少。移圈羅紋機又分為花盤移圈羅紋機和電腦移圈羅紋機，花盤移圈羅紋機屬于機械式提花，花型編輯比較有局限性。而電腦移圈羅紋機可以在不違背編織原理的前提下，進行任何花型的編織。

技術實現要素：

針對上述問題，本實用新型提供了一種有效防止撞針、安全穩定的移圈羅紋機的防撞裝置。

為解決上述技術問題，本實用新型所采用的技術方案是：一種兩面移圈羅紋機的防撞裝置，包括氣缸座、固定安裝在氣缸座上的氣缸、設置在氣缸桿上的防撞三角和防止防撞三角轉動的定位塊，所述定位塊通過螺栓固鎖在所述氣缸座上，所述定位塊與防撞三角連接面設有與氣缸桿運動方向平行的條形滑槽，所述防撞三角對應所述條形滑槽設有相適配的定位鍵。

進一步的，所述氣缸為引入型氣缸。

進一步的，所述防撞三角的外接觸面為傾斜面。

由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

本實用新型在羅紋機或斷電情況下，將提花片壓入針槽，提花片帶動中間針做擺動使中間針的針踵脫離三角軌道，達到控制下移圈針不進行移圈的目的，可進行手動操作而不會造成撞針，有效防止機械損壞，設有定位塊，防止防撞三角工作時轉動隨氣缸桿轉動，避免造成操作失敗的損壞，安全穩定。

附圖說明

構成本申請的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型一種兩面移圈羅紋機的防撞裝置的結構示意圖；

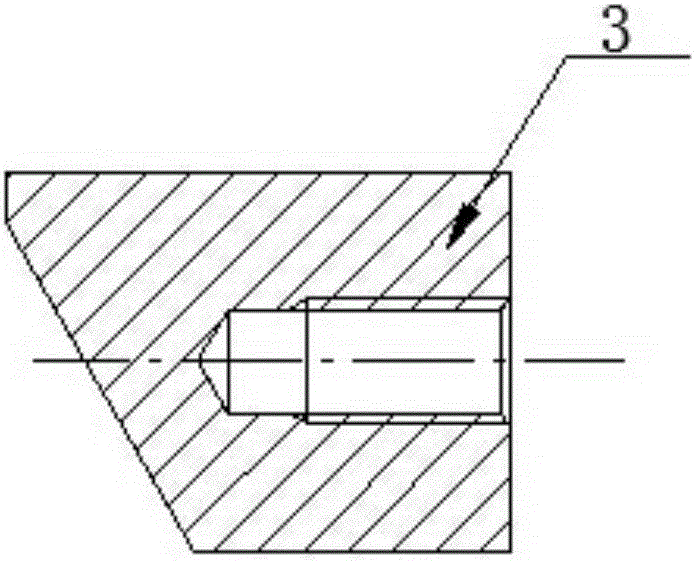

圖2為本實用新型防撞三角的剖視結構示意圖；

圖3為本實用新型防撞三角的結構示意圖；

圖4為本實用新型定位塊的剖視結構示意圖；

圖5為本實用新型防撞三角的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

實施例

參考圖1-圖5，一種兩面移圈羅紋機的防撞裝置，包括氣缸座1、固定安裝在氣缸座上的氣缸2、設置在氣缸桿上的防撞三角3和防止防撞三角轉動的定位塊4，所述定位塊4通過螺栓5固鎖在所述氣缸座1上，所述定位塊4與防撞三角3連接面設有與氣缸桿運動方向平行的條形滑槽6，所述防撞三角3對應所述條形滑槽6設有相適配的定位鍵7。

所述氣缸2為引入型氣缸。

所述防撞三角3的外接觸面為傾斜面，工作時更加平穩。

在使用過程中，機器正常工作時，防撞三角32在引入型氣缸31的作用下收回，不與下提花片的公共選針腳33接觸，提花片受防撞裝置3控制根據電腦指令進行移圈；當調試機器時可以控制氣缸使防撞三角32推出，將提花片壓入針槽，提花片帶動中間針做擺動使中間針的針踵脫離三角軌道，達到控制織針不進行移圈的目的；當斷電時，防撞三角32在引入型氣缸31的作用下推出，將提花片壓入針槽，提花片帶動中間針做擺動使中間針的針踵脫離三角軌道，達到控制下移圈針不進行移圈的目的，這樣即使在斷電的情況下也可進行手動操作而不會造成撞針。

本實用新型設有定位塊，所述防撞三角上的定位鍵7與定位塊上的條形滑槽6滑動配合，在氣缸桿帶動防撞三角3前后運動時，定位鍵7限定在條形滑槽6內滑動，有效防止防撞三角3轉動，防止防撞三角工作時轉動隨氣缸桿轉動，避免造成操作失敗的損壞，安全穩定。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
